16 Емкостные зонды EK 4 … 20 мА - компактные
Монтаж

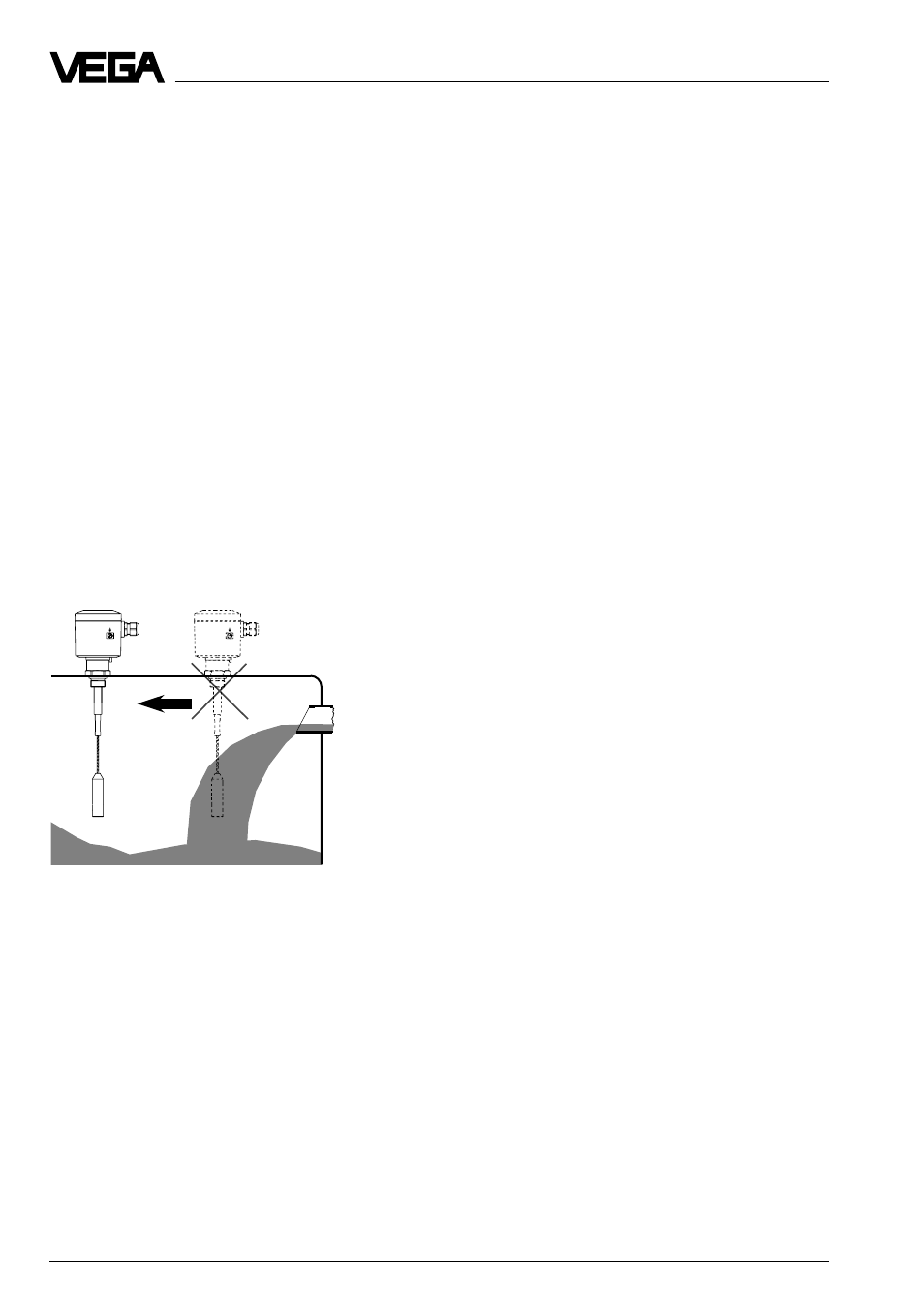

Рис. 2.1 Боковая нагрузка
2 Монтаж
2.1Указания по монтажу
Общее
Различные загружаемые материалы и
требования к измерению требуют различных
видов встройки. При этом Вы должны
соблюдать отдельные указания.
Боковая нагрузка
Следите за тем, чтобы электрод не
подвергался сильным боковым усилиям.
Монтируйте измерительный зонд у места
емкости, где не могут встретиться наружные
воздействия, как, напр., от мешалок,
заполнительных отверстий и т.д. Это прежде
всего касается длинных стержневых и
тросовых измерительных зондов.
Отводящие/спускные силы
При сильных отводящих/спускных усилиях,
возникающих, например, при поточном
наполнении или при обратном сдвиге/
соскальзывании сыпучих материалов, могут
встретиться высокие растягивающие
нагрузки.
В этих случаях при коротких измеряемых
длинах используйте стержневые
измерительные зонды, поскольку стержень в
общем случае является более стабильным.
Если в случае длины или монтажной позиции
необходим тросовый измерительный зонд, то
он не должен быть натянутым, а оборудован
только тугонатягивающим весом, поскольку
трос может лучше следовать движениям
загружаемого материала. Следите за тем,
чтобы при этом электрический трос не имел
контакта со стенкой емкости.
Давление
При избыточном или недостаточном давлении
в емкости герметизировать резьбовой штуцер
у резьбы. Для этого использовать
поставляемое уплотнительное кольцо.
Проверьте, является ли уплотнительное
кольцо прочным по отношению к
загружаемому продукту.
Изолирующие мероприятия, как, напр.,
обмотка резьбы тефлоном, лентой,при
металлических емкостях могут прервать
необходимое электрическое соединение.
Поэтому заземлите измерительный зонд у
емкости.
