Извлечение платы wpan – Инструкция по эксплуатации Dell Vostro 1700
Страница 190
190
Установка и замена компонентов
3
Подсоедините черный кабель антенны с серой полоской к разъему
«aux» (
черный треугольник), а белый кабель антенны с серой полоской
к разъему «main» (белый треугольник).
4
Храните неиспользуемые антенные кабели в защитной лавсановой пластине.
5
Установите крышку на место и затяните невыпадающие винты.
Извлечение платы WPAN
1
Выполните процедуры, описанные в разделе «Перед установкой» на
2
Переверните компьютер.
3
Отверните невыпадающие винты на крышке отсека для мини-платы и
снимите ее.
4
Отсоедините кабель антенны от платы
WPAN
.
5
Освободите плату
WPAN
,
сдвинув металлические защелки в сторону
задней панели компьютера, пока плата слегка не выдвинется.
6
Извлеките плату
WPAN
из разъема на системной плате.
1

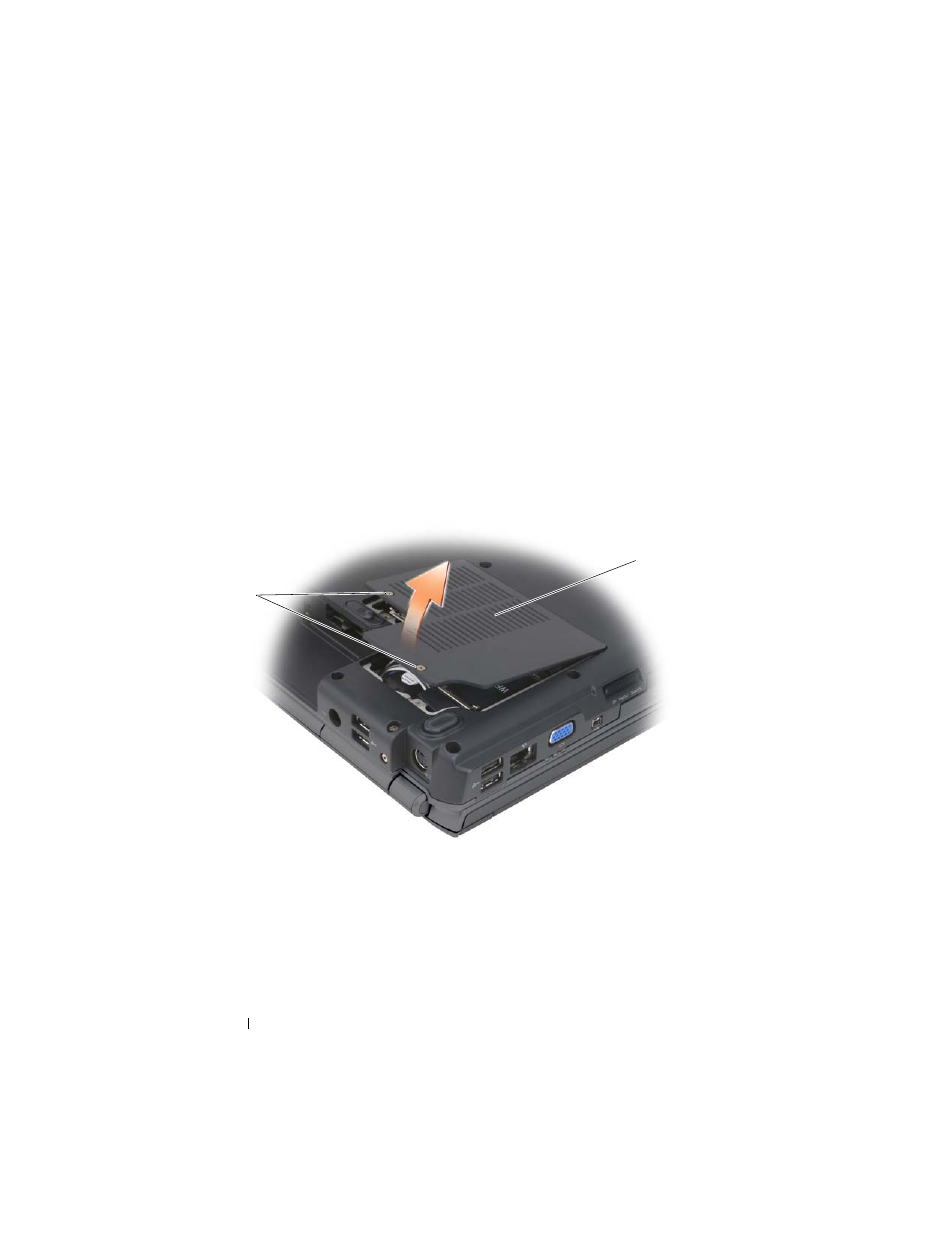

невыпадающие винты (2)
2
крышка отсека для мини платы
1
2
