Установка накопителя, Подсоединение и настройка интерфейса scsi, Настройка scsi – Инструкция по эксплуатации Dell PowerVault LTO-3-060
Страница 24

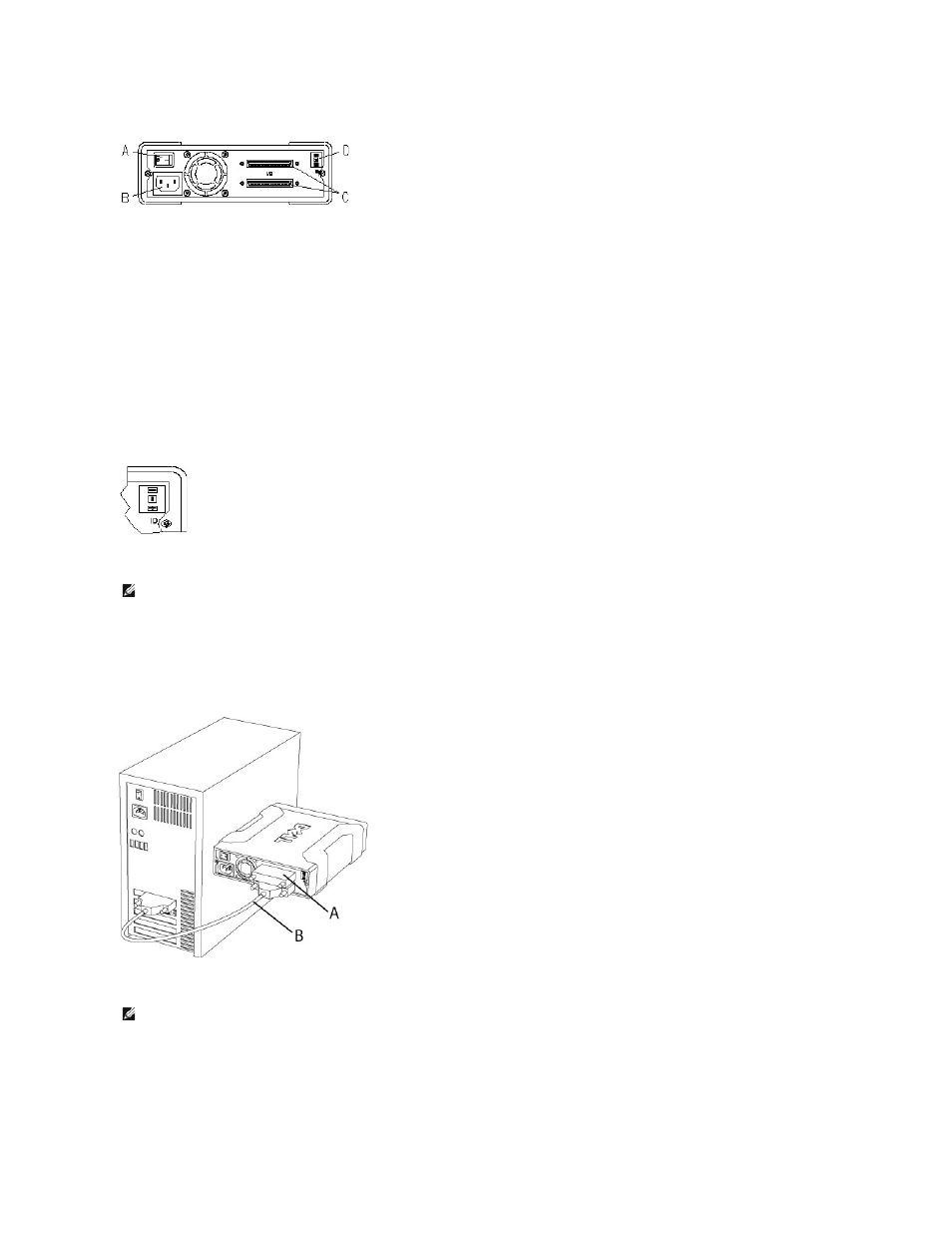

Рис
. 2 Разъемы накопителя, внешняя настольная модель
A - переключатель ON/OFF (Вкл./Выкл.)
B – разъем питания
C - интерфейс SCSI и разъем оконечного модуля
D – переключатель идентификатора SCSI-ID
Установка накопителя
. Подсоединение и настройка интерфейса SCSI
Конструкция ленточного накопителя
LTO-3-060 предусматривает подключение к шине SCSI Ultra160 или Ultra320, реализующей низковольтный
дифференциальный интерфейс
(LVD) и снабженной оконечным модулем LVD SCSI.
Настройка
SCSI
Всем устройствам
, подключенным к шине SCSI, необходимо назначить уникальный идентификационный номер – SCSI ID. В случае обнаружения
конфликтов идентификаторов некоторые из устройств
SCSI могут быть не распознаны системой. Обычно адаптер компьютера SCSI использует SCSI ID,
равный
7, а внешний накопитель по умолчанию имеет SCSI ID, равный 6.
Переключатель для установки значения
SCSI-ID находится на задней панели внешнего накопителя.
Рис
. 3. Колесико для переключения SCSI-ID
Если помимо ленточного накопителя к шине
SCSI подсоединены другие устройства, проверьте значения SCSI ID, установленные для других устройств,
а затем установите для накопителя неиспользуемый
SCSI ID.
Подключение оконечных модулей к шине
SCSI — Внешние ленточные накопители
Для обеспечения оптимальных характеристик корпорация
Dell рекомендует не подключать других устройств к внешней шине SCSI, к которой
подключен накопитель
PowerVault LTO-3-060. В этом случае к внешней шине SCSI после ленточного накопителя должен быть подключен оконечный
модуль.
Рис
. 4. Подключение оконечного модуля после внешнего устройства SCSI
A - оконечный модуль
B – внешний кабель SCSI
Если к шине
SCSI подключены другие устройства , ленточный накопитель может быть установлен на любой позиции шины SCSI. Если ленточной
накопитель
PowerVault LTO-3-060 установлен в конце шины, после накопителя должен быть подключен оконечный модуль.
Установка программного обеспечения резервного копирования
Инструкции по установке программного обеспечения резервного копирования см
. в документации, поставляемой с программным обеспечением..
ПРИМЕЧАНИЕ. TОбычно адаптер компьютера имеет SCSI ID, равный 7.
ПРИМЕЧАНИЕ. Обязательно подключите оконечный модуль ко второму разъему SCSI.
