Если помимо ленточного накопителя к шине SCSI подсоединены другие устройства, проверьте значения SCSI ID, установленные для других устройств,
а затем установите для накопителя неиспользуемый SCSI ID .
Для обеспечения оптимальных характеристик корпорация Dell рекомендует не подключать к шине SCSI другие устройства, если к шине подключен
ленточный накопитель .
Подключение оконечного модуля к шине SCSI
Оба конца шины SCSI должны быть нагружены активным сопротивлением. Адаптер SCSI на компьютере обеспечивает нагрузку активным
сопротивлением одного конца шины (имеет встроенный активный оконечный модуль), но ленточный накопитель не обеспечивает нагрузки другого
конца . Если ленточный накопитель является последним устройством, подключенным к шине, необходимо подключить кабель к соответствующему
оконечному модулю LVD на расстоянии не более 10 см от накопителя, как показано ниже.

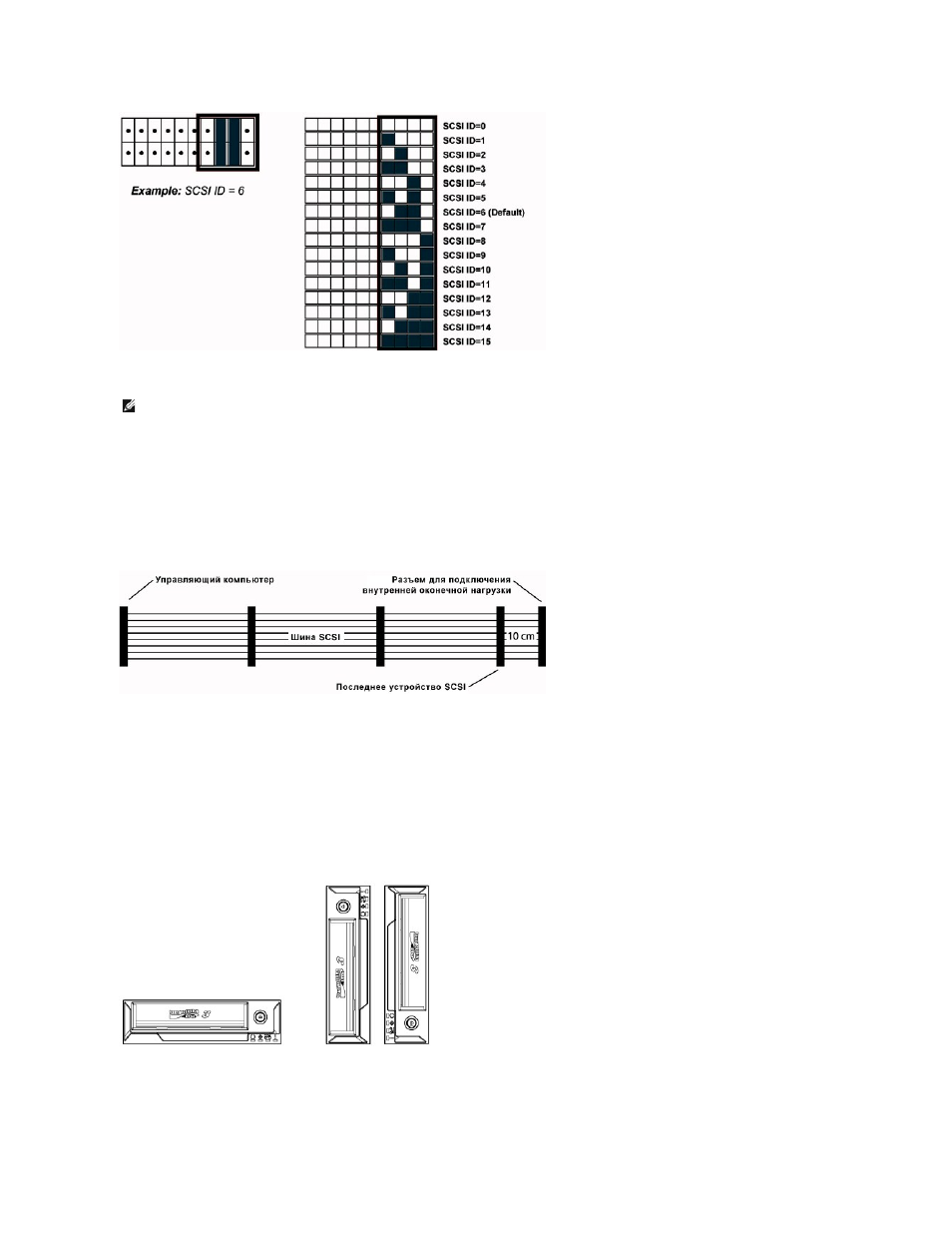

Рис . 2. Кабель SCSI
Накопитель PowerVault LTO-3-060 имеет встроенный комбинированный интерфейс SCSI-LVD/SE. В спецификации P C-98 указано, что оконечный модуль
для шины SCSI является частью кабеля SCSI, а не частью устройства SCSI.
Для внутренних устройств необходимо использовать кабель SCSI со встроенным оконечным модулем или отдельный оконечный модуль, подключенный к
концу кабеля на расстоянии 10 см от последнего устройства, подключенного к шине.
Установка накопителя . Установка аппаратных средств
Монтажные конструкционные параметры показаны на следующем рисунке .
Рис . 3. Допустимые ориентации при монтаже
Требования к крепежным винтам
ПРИМЕЧАНИЕ. Необходимо учитывать, что для адаптера SCSI на управляющем компьютере задан идентификатор SCSI ID, равный 7.
