Накопитель занимает один отсек половинной высоты
(типоразмера 133 мм/5,25 дюйма)" в компьютере.
В соответствии с конструкцией сервера с накопителем в отдельном пакете могут поставляться ступенчатые винты или плоские винты
.

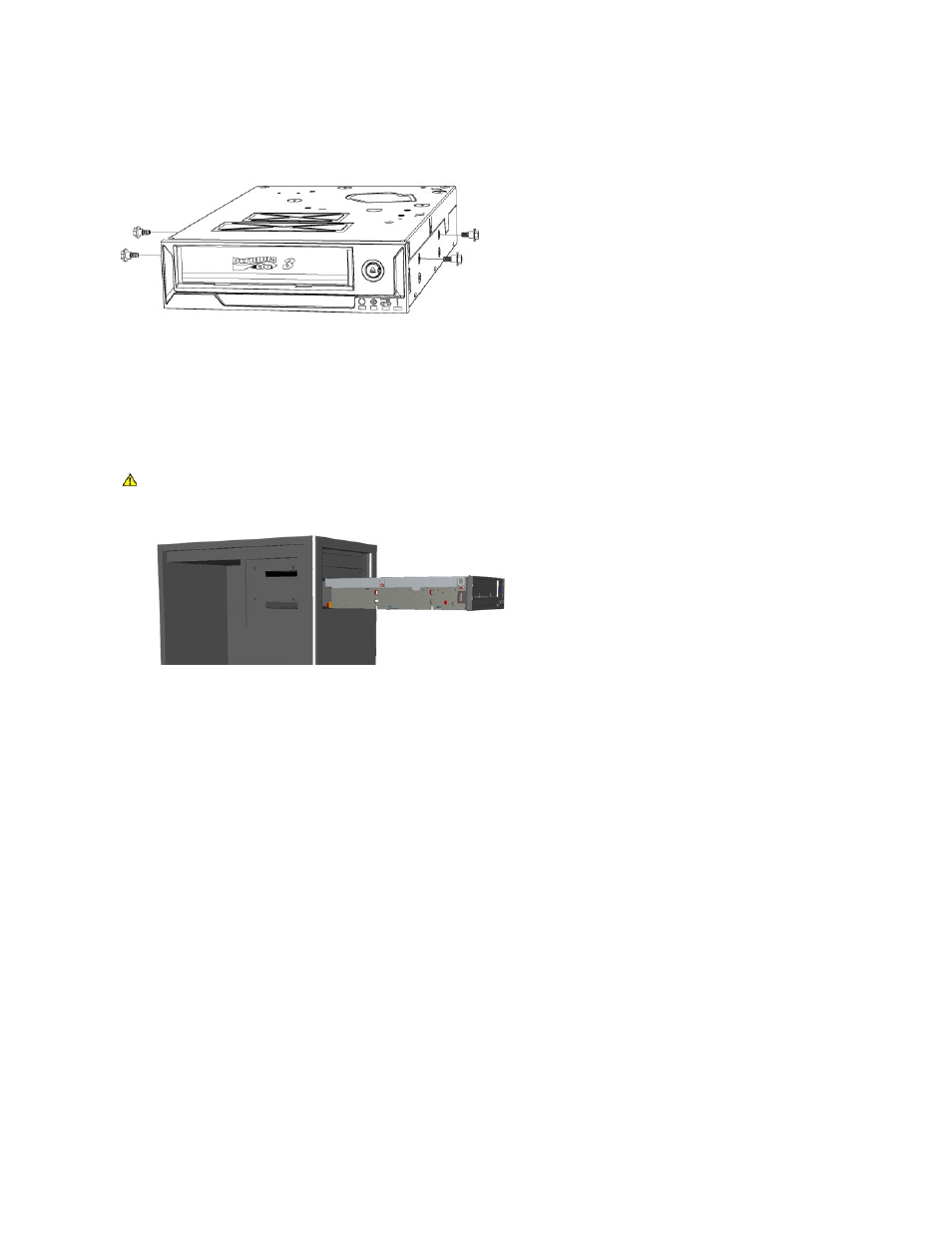

Рис
. 4. Конструкционные параметры, ступенчатые винты
Плечевые винты должны быть закреплены в четырех верхних монтажных отверстиях накопителя
. Надежно закрепите винты без применения излишней
силы
. Задвиньте накопитель в крепежный отсек сервера при помощи закрепленных ступенчатых винтов.
Если конструкция сервера предусматривает использование плоских винтов
, накопитель должен быть закреплен на направляющих полозьях при
помощи монтажных кронштейнов
.
1.
Поместите накопитель на направляющие и совместите монтажные отверстия для винтов на накопителе с отверстиями гнезд для винтов в
направляющих
(поверхности накопителя и направляющих должны быть плотно прижаты).
2.
Закрепите накопитель на направляющих при помощи винтов
M3x3мм, вставленных в монтажные отверстия.
Установка ленточного накопителя
Рис
. 5. Установка внутреннего ленточного накопителя
1. Подготовьте все необходимые инструменты и материалы
.
2.
Отключите питание системы и отсоедините все подключенные к ней периферийные устройства
.
3.
Снимите боковую крышку
, переднюю панель (если необходимо) и заглушку с отсека типоразмером 133 мм/5,25 дюйма согласно указаниям в
документации по системе
.
4.
Расположите накопитель как показано на рис
. 6.
5.
Закрепите накопитель в отсеке
.
ПРИМЕЧАНИЕ
.
Если на накопителе уже закреплены ступенчатые винты
, задвиньте накопитель в систему до упора.
Если винты находятся в отдельном пакете
, установите ступенчатые винты, как показано на рис. 4.
Если предусмотрен монтаж при помощи плоских винтов
, установите монтажные направляющие в соответствии с инструкциями, находящимися в
документации на сервер
.
6.
Подключите кабели питания и
SCSI, как показано на рис. 6. Проследите за тем, что кабели подключены в правильном направлении. Перед
подачей питания на сервер проверьте параметры
SCSI согласно указаниям, приведенным в следующем разделе.
Рис
. 6. Подключение кабелей к ленточному накопителю
ВНИМАНИЕ! Во избежание получения травмы, повреждения компьютера или ленточного накопителя, перед проведением установки
убедитесь в том
, что система отключена от сети электропитания.
