Установка внутреннего ленточного накопителя
Подготовка к установке ленточного накопителя
Установка накопителя
Установка накопителя . Подсоединение и настройка интерфейса SCSI
Установка накопителя . Установка аппаратных средств
Установка программного обеспечения резервного копирования
Установка драйверов устройств
Проверка работы ленточного накопителя
Подготовка к установке ленточного накопителя
Dell™ выполняет установку и настройку накопителей , поставляемых в составе компьютерных систем. Однако корпорация Dell не производит установку
программного обеспечения резервного копирования для ленточных накопителей . Указания по установке прилагаются к программному обеспечению.
Храните компакт -диск (дискету) с программным обеспечением из комплекта поставки в безопасном месте на случай повторной установки программного
обеспечения .
Установка накопителя
В следующих разделах приведены указания по установке на случай , если ленточный накопитель не был предварительно установлен на заводе-
изготовителе .
Установка накопителя . Подготовка
Для установки внутреннего ленточного накопителя требуются следующие компоненты .
l Адаптер шины SCSI управляющего компьютера должен входить в число поддерживаемых ленточным накопителем. Список поддерживаемых
адаптеров SCSI можно узнать на w e b-узле службы технической поддержки корпорации Dell: www.support.dell.com .
l Отсек половинной высоты типоразмера 133 мм (5,25 дюйма).
l Внутренний кабель SCSI с присоединенным оконечным модулем LVD.
l Программное обеспечение резервного копирования , поддерживающее внутренние ленточные накопители.
l Отвертка с крестообразным жалом , если в компьютерной системе используются винты с крестообразной головкой.
l Отвертка с плоским жалом , если в компьютерной системе используются винты со шлицевой головкой.
l Отвертка с шестигранным жалом , если в компьютерной системе используются винты с шестигранной головкой.
l Документация по системе , которую можно использовать для справок во время установки.
Отсек для установки и аппаратные средства
Для установки накопителя PowerVault LTO-3-060 требуется один стандартный отсек половинной высоты (типоразмера 133 мм/5,25 дюйма).
См . документацию по системе, чтобы убедиться в соблюдении этих требований. Кроме того, в документации должно быть указано на необходимость
использования специальных монтажных кронштейнов . В заключение убедитесь в том, что все вентиляторы системы установлены на своих местах и
находятся в рабочем состоянии , а все пустые отсеки закрыты заглушками для обеспечения надлежащей вентиляции.
Установка накопителя . Подсоединение и настройка интерфейса SCSI
Конструкция ленточного накопителя LTO-3-060 предусматривает подключение к шине SCSI Ultra160 или Ultra320, реализующей низковольтный
дифференциальный интерфейс (LVD) и снабженной оконечным модулем LVD SCSI.
Настройка SCSI
Всем устройствам , подключенным к шине SCSI, необходимо назначить уникальный идентификационный номер – SCSI ID. В случае обнаружения
конфликтов идентификаторов некоторые из устройств SCSI могут быть не распознаны системой. Обычно для контроллера SCSI используется
идентификатор SCSI ID, равный 7, а для накопителя по умолчанию установлен SCSI ID, равный 6. Идентификатор SCSI устанавливается с помощью
перемычек , как показано ниже.

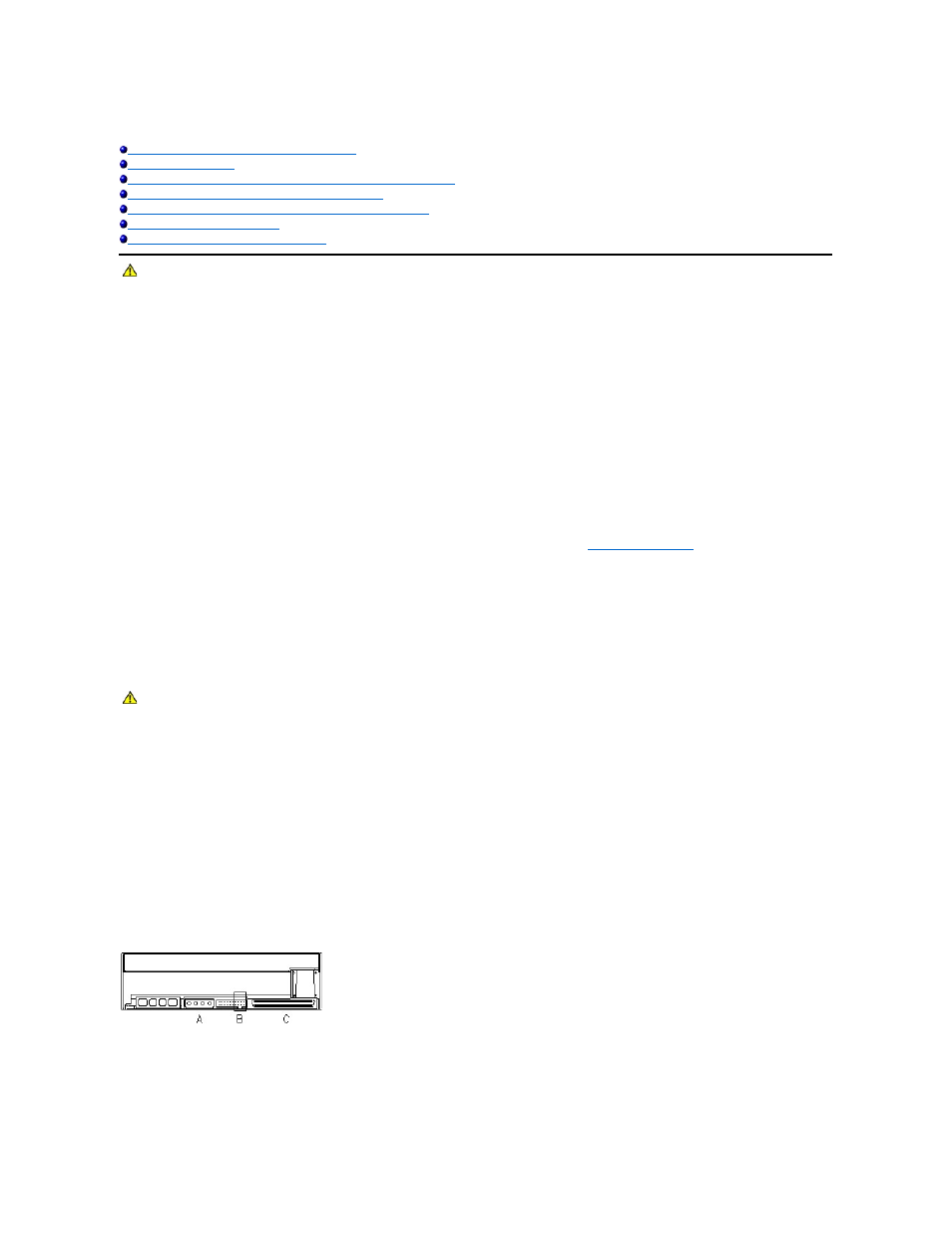

Рис . 1. Разъемы внутреннего накопителя
A = разъем питания
B = Служебный разъем (the right-most 4 strap pin pairs of the complete connector)
C = SCSI connector
Табл . 1. Положения перемычек на служебном разъеме для установки идентификатора SCSI ID (заштрихованная область соответствует
установленной перемычке )
ВНИМАНИЕ! Перед выполнением процедур, описанных в данном разделе, необходимо ознакомиться с указаниями по технике
безопасности , приведенными в документе Информация об изделии.
ВНИМАНИЕ! Компьютер должен быть снабжен системой принудительного охлаждения, способной обеспечить прохождение через
накопитель потока воздуха с расходом не менее 0,17 м3/мин или 10,08 м3/ч.
