Блок радиатора процессора в сборе
Dell Precision™ M2300 Руководство по обслуживанию
Извлечение блока радиатора процессора в сборе
Обратная установка блока радиатора процессора в сборе
Извлечение блока радиатора процессора в сборе
1. Выполните инструкции в разделе Перед началом работы .
2. Извлеките любое установленное в модульный отсек устройство (смотрите раздел Устройства в модульном отсеке ).
3. Снимите шарнирную крышку (смотрите раздел Шарнирная крышка ).
4. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
5. Снимите упор для рук (смотрите раздел Упор для рук ).
6. Отверните в последовательном порядке четыре невыпадающих винта на блоке , помеченные цифрами от «1» до «4».
7. Приподнимите блок в сборе и выньте его из компьютера .
Обратная установка блока радиатора процессора в сборе
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам марки Dell™.
ПРЕДУПРЕЖДЕНИЕ . Заземлитесь для предотвращения возникновения электростатического разряда , надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности (например, к разъему на задней панели компьютера).
ПРИМЕЧАНИЕ . Блок радиатора процессора в сборе может отличаться по своему виду , в зависимости от конфигурации компьютера. Тем не
менее , порядок извлечения является одинаковым для всех блоков.

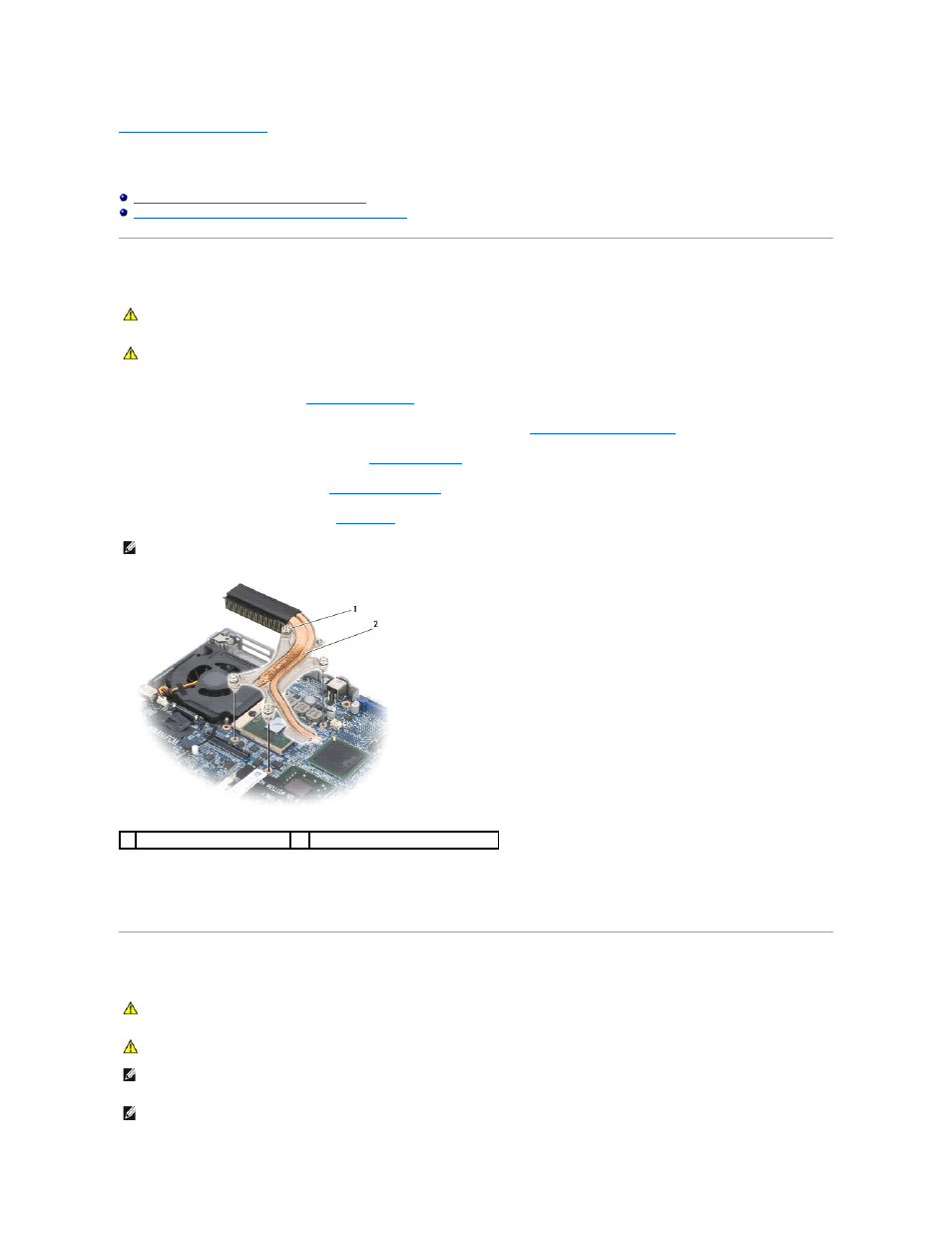

1 невыпадающие винты (4) 2 блок радиатора процессора в сборе
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам марки Dell™.
ПРЕДУПРЕЖДЕНИЕ . Заземлитесь для предотвращения возникновения электростатического разряда , надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности (например, к разъему на задней панели компьютера).
ПРИМЕЧАНИЕ . Можно повторно использовать первоначальную термоохлаждающую накладку , если первоначальный процессор и радиатор
устанавливаются обратно вместе . В случае замены процессора или радиатора используйте термоохлаждающую накладку, входящую в состав
комплекта , чтобы обеспечить нормальную теплопроводность.
ПРИМЕЧАНИЕ . Эта процедура подразумевает , что вы уже извлекли блок радиатора процессора и готовы к его замене.
