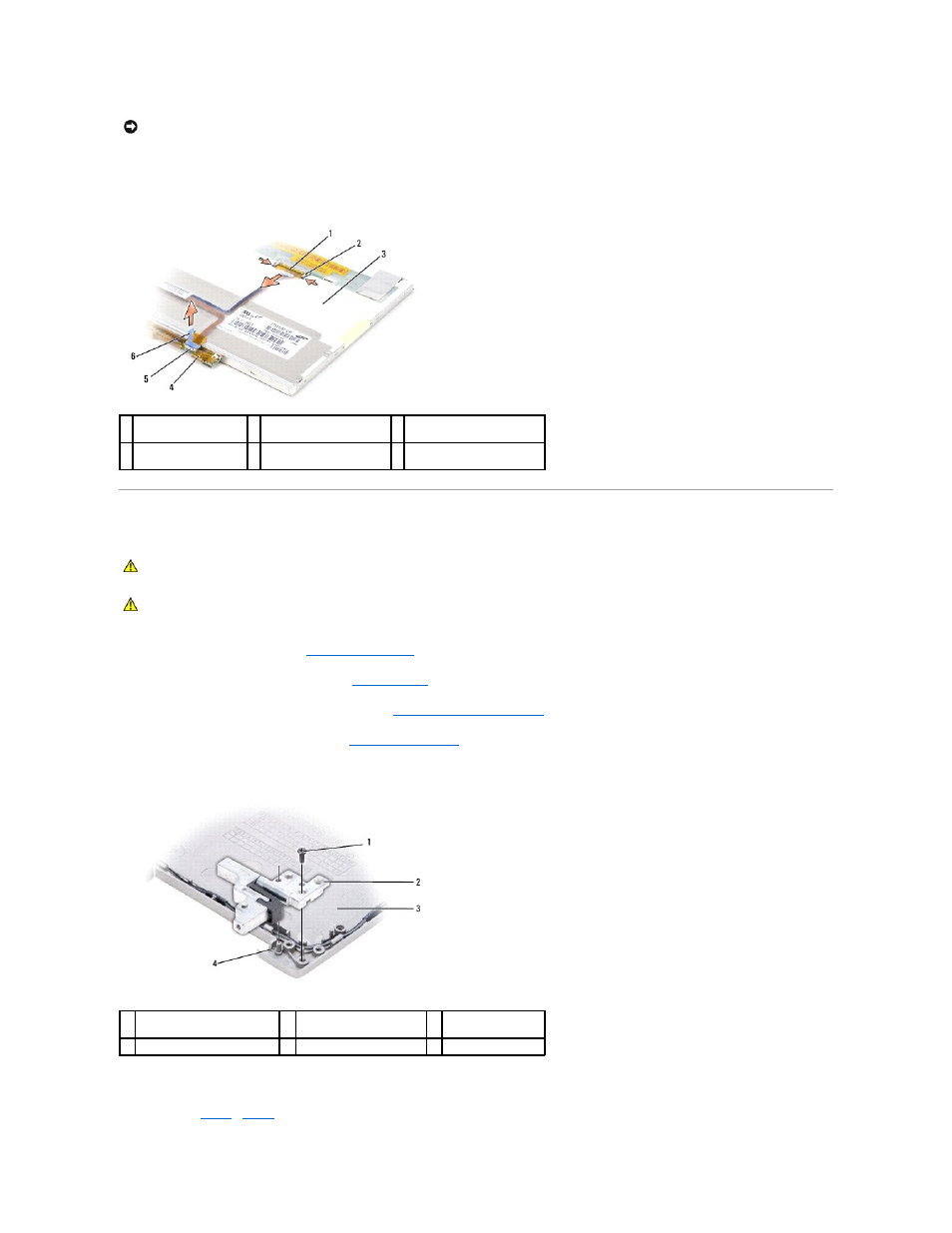

6. Осторожно потяните за язычок на разъеме нижнего гибкого кабеля , чтобы высвободить кабель из платы инвертора.
7. Сожмите отжимные рычажки гибкого кабеля с обеих сторон верхнего разъема гибкого кабеля , чтобы высвободить этот разъем.
Извлечение шарниров панели дисплея
1. Выполните инструкции в разделе Перед началом работы .
2. Снимите дисплей в сборе (смотрите раздел Дисплей в сборе ).
3. Снимите лицевую панель дисплея (смотрите раздел Снятие лицевой панели дисплея ).
4. Снимите панель дисплея (смотрите раздел Снятие панели дисплея ).
5. Выверните винт M2,5 x 5 мм из правого шарнира дисплея.
6. Приподнимите правый шарнир дисплея , высвободите его из двух направляющих штырьков и извлеките из верхней крышки.
7. Повторите шагу 5 и шагу 6 , чтобы извлечь левый шарнир дисплея.
ЗАМЕЧАНИЕ . Во избежание повреждения компьютера во время обратной установки нижнего гибкого кабеля осторожно поддерживайте одним
пальцем нижнюю часть платы инвертора , одновременно подсоединяя обратно разъем нижнего гибкого кабеля. Не сгибайте плату инвертора.
1 разъем верхнего
гибкого кабеля
2 отжимные рычажки
гибкого кабеля (2)
3 задняя сторона панели
дисплея
4 плата инвертора 5 разъем нижнего гибкого
кабеля
6 язычок на разъеме нижнего
гибкого кабеля
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам марки Dell™.
ПРЕДУПРЕЖДЕНИЕ . Заземлитесь для предотвращения возникновения электростатического разряда , надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности (например, к разъему на задней панели компьютера).
1 винт M2,5 x 5 мм 2 шарниры дисплея (2)
(левый и правый)
3 верхняя крышка
4 направляющий штырек
