Клавиатура
Dell Precision™ M2300 Руководство по обслуживанию
Извлечение клавиатуры
Обратная установка клавиатуры
Извлечение клавиатуры
1. Выполните инструкции в разделе Перед началом работы .
2. Снимите шарнирную крышку (смотрите раздел Шарнирная крышка ).
3. Выверните три винта , расположенные в верхней части клавиатуры.
4. Высвободите края клавиатуры из маленьких пазов по бокам , затем слегка сдвиньте клавиатуру вперед, чтобы выступы на клавиатуре вышли из
упора для рук .
5. Поверните верхнюю часть клавиатуры вперед и в сторону от дисплея , и положите ее вверх дном на упор для рук, чтобы получить доступ к
разъему клавиатуры .
6. Если кабель клавиатуры крепится защелкой , расположенной рядом с разъемом клавиатуры, осторожно отведите упорный кронштейн от разъема
вверх , чтобы можно было приподнять защелку кабеля клавиатуры вверх и высвободить кабель.
7. Потяните за язычок , чтобы отсоединить разъем кабеля клавиатуры от разъема клавиатуры на системной плате.
Обратная установка клавиатуры
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам марки Dell™.
ПРЕДУПРЕЖДЕНИЕ . Заземлитесь для предотвращения возникновения электростатического разряда , надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности (например, к разъему на задней панели компьютера).
ЗАМЕЧАНИЕ . Колпачки клавиш на клавиатуре хрупкие и легко смещаются , а их замена требует много времени. Будьте осторожны во время
разборки и манипулирования с клавиатурой .

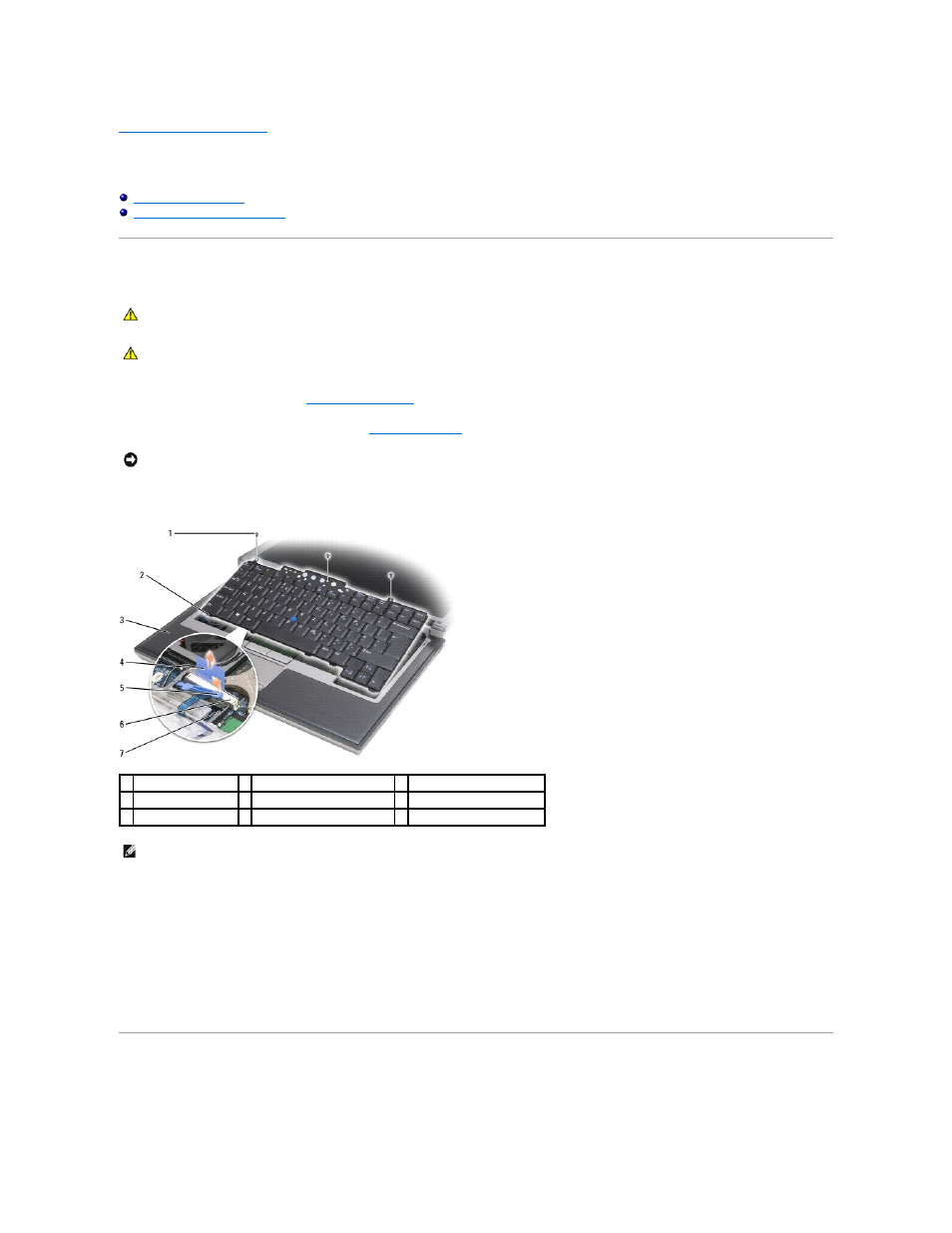

1 винты (3) 2 выступ клавиатуры (5) 3 упор для рук
4 язычок 5 защелка кабеля клавиатуры 6 разъем кабеля клавиатуры
7 упорный кронштейн
ПРИМЕЧАНИЕ . Осторожно приподнимите клавиатуру , чтобы при этом не натягивался кабель клавиатуры.
