Процессор
Dell Precision™ M2300 Руководство по обслуживанию
Извлечение процессора
1.
Выполните инструкции в разделе
Перед началом работы
.
2.
Извлеките любое установленное в модульный отсек устройство
(смотрите раздел
Устройства в модульном отсеке
).
3.
Снимите шарнирную крышку
(смотрите раздел
Шарнирная крышка
).
4.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
5.
Снимите упор для рук
(смотрите раздел
Упор для рук
).
6.
Извлеките блок радиатора процессора в сборе
(смотрите раздел
Извлечение блока радиатора процессора в сборе
).
7.
Чтобы ослабить гнездо с нулевым усилием сочленения
, поверните кулачковый винт этого гнезда против часовой стрелки до упора с помощью
небольшой отвертки с плоским шлицем
.
Кулачковым винтом гнезда с нулевым усилием сочленения процессор крепится к системной плате
. Обратите внимание на стрелку на кулачковом
винте гнезда с нулевым усилием сочленения
.
8.
Извлеките процессор
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам марки Dell™.
ПРЕДУПРЕЖДЕНИЕ
.
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности
(например, к разъему на задней панели компьютера).
ЗАМЕЧАНИЕ
.
Во избежание прерывистого контакта между кулачковым винтом гнезда с нулевым усилием сочленения и процессором во время
извлечения или обратной установки процессора слегка нажмите на центральную часть процессора
, когда будете поворачивать кулачковый
винт
.
ЗАМЕЧАНИЕ
.
Во избежание повреждения процессора держите отвертку перпендикулярно процессору
, когда будете поворачивать кулачковый
винт
.
ЗАМЕЧАНИЕ
.
Извлекать процессор следует строго вертикально
. Соблюдайте осторожность, чтобы не погнуть контакты процессора.

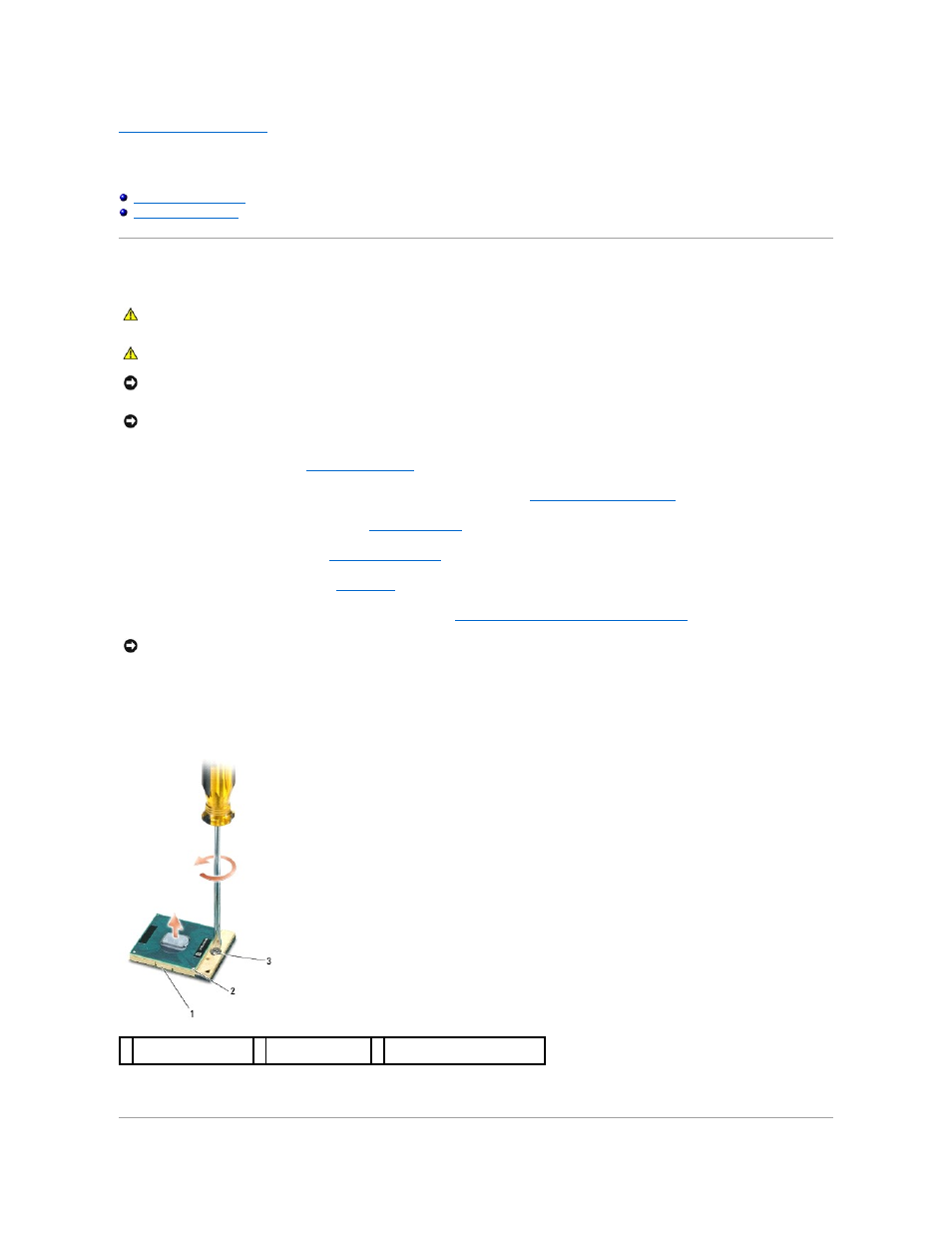

1 гнездо с нулевым
усилием сочленения
2 ребро процессора
с выводом
1
3 кулачковый винт гнезда
с нулевым усилием сочленения
