Платы связи
Dell Precision™ M2300 Руководство по обслуживанию
Плата беспроводной локальной сети (WLAN)
Плата мобильной широкополосной сети (WWAN)
Модуль идентификации абонента (SIM-карта)
FCM (модуль флэш-кэша)
Плата беспроводной локальной сети (WLAN)
Если вы заказали плату беспроводной локальной сети в составе компьютера , то она уже будет установлена в компьютер.
1. Выполните процедуры , описанные в разделе Перед началом работы .
2. Снимите шарнирную крышку (смотрите раздел Шарнирная крышка ).
3. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
4. Если плата беспроводной локальной сети еще не установлена , перейдите к шагу 5 . При замене платы беспроводной локальной сети извлеките
старую плату :
a. Отсоедините от платы антенные кабели .
b. Высвободите плату , отодвигая металлические защелки от платы, пока плата слегка не выдвинется.
c. Выньте плату из разъема , держа ее под углом 45 градусов.
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам марки Dell™.
ПРЕДУПРЕЖДЕНИЕ . Заземлитесь для предотвращения возникновения электростатического разряда , надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности (например, к разъему на задней панели компьютера).

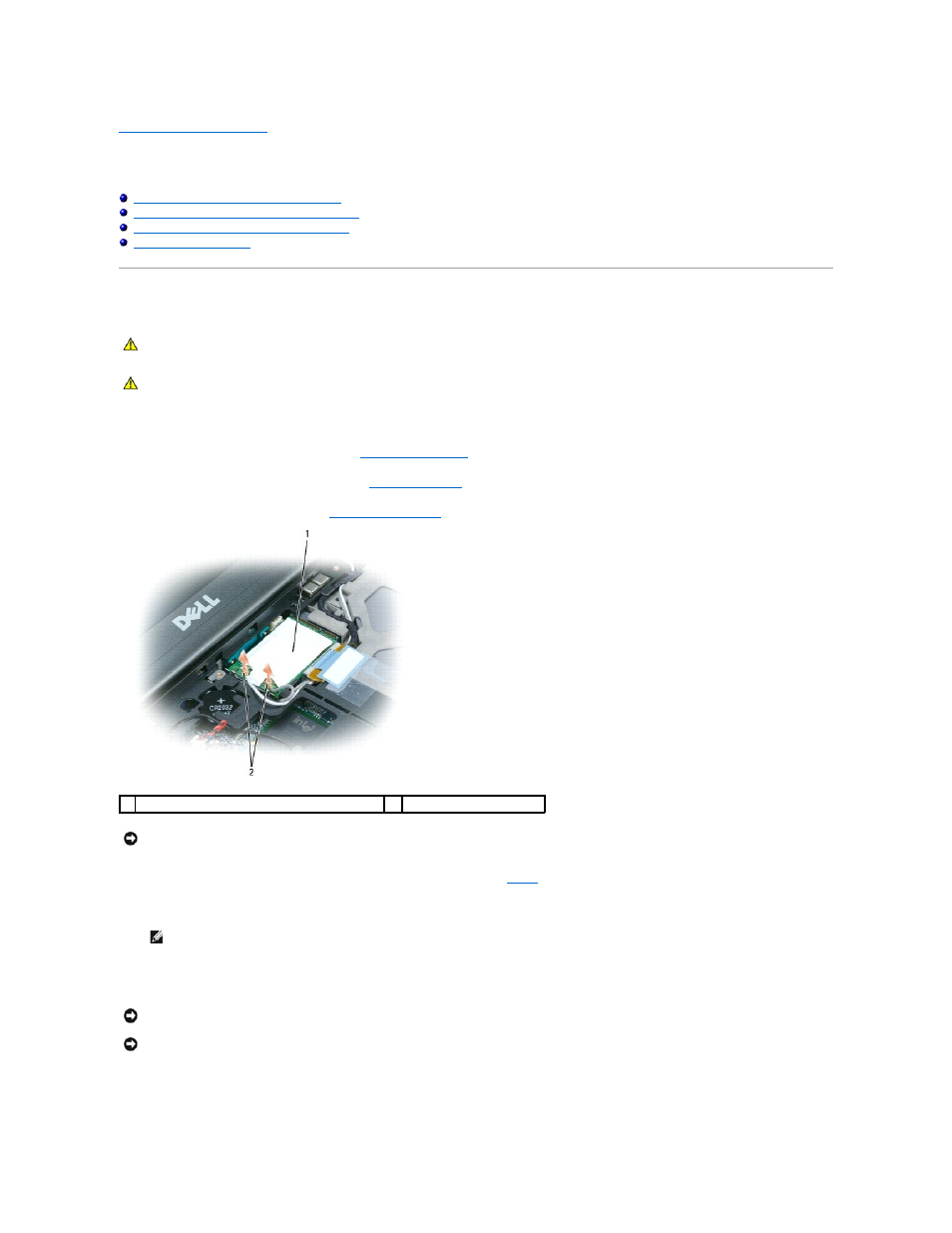

1 плата беспроводной локальной сети (WLAN) 2 антенные кабели (2)
ЗАМЕЧАНИЕ . Во избежание повреждения разъема не пользуйтесь инструментами , чтобы раздвинуть фиксаторы.
ПРИМЕЧАНИЕ . На плате беспроводной локальной сети могут иметься два или три антенных разъема , в зависимости от типа платы.
ЗАМЕЧАНИЕ . Разъем платы сконструирован так , чтобы обеспечить правильность подсоединения. Если при установке чувствуется сопротивление,
проверьте разъем и измените направление установки платы .
ЗАМЕЧАНИЕ . Не вставляйте плату мобильной широкополосной сети (WWAN) в разъем платы беспроводной локальной сети (WLAN).
