5. Приподнимите панель дисплея на несколько сантиметров над верхней крышкой .
6. Потяните за язычок на кабеле дисплея и отведите ее в сторону от верхней крышки , чтобы высвободить кабель дисплея, приподнимите панель
дисплея и полностью отсоедините ее от верхней крышки .
Снятие крепежных скобок панели дисплея
1. Выполните инструкции в разделе Перед началом работы .
2. Снимите дисплей в сборе (смотрите раздел Дисплей в сборе ).
3. Снимите лицевую панель дисплея (смотрите раздел Снятие лицевой панели дисплея ).
4. Снимите панель дисплея (смотрите раздел Снятие панели дисплея ).
5. Выверните четыре винта M2 x 3 мм, расположенные с обеих сторон панели дисплея.
Извлечение кабеля панели дисплея
1. Выполните инструкции в разделе Перед началом работы .
2. Снимите дисплей в сборе (смотрите раздел Дисплей в сборе ).
3. Снимите лицевую панель дисплея (смотрите раздел Снятие лицевой панели дисплея ).
4. Снимите панель дисплея (смотрите раздел Снятие панели дисплея ).
5. Переверните панель дисплея и положите ее на чистую поверхность .

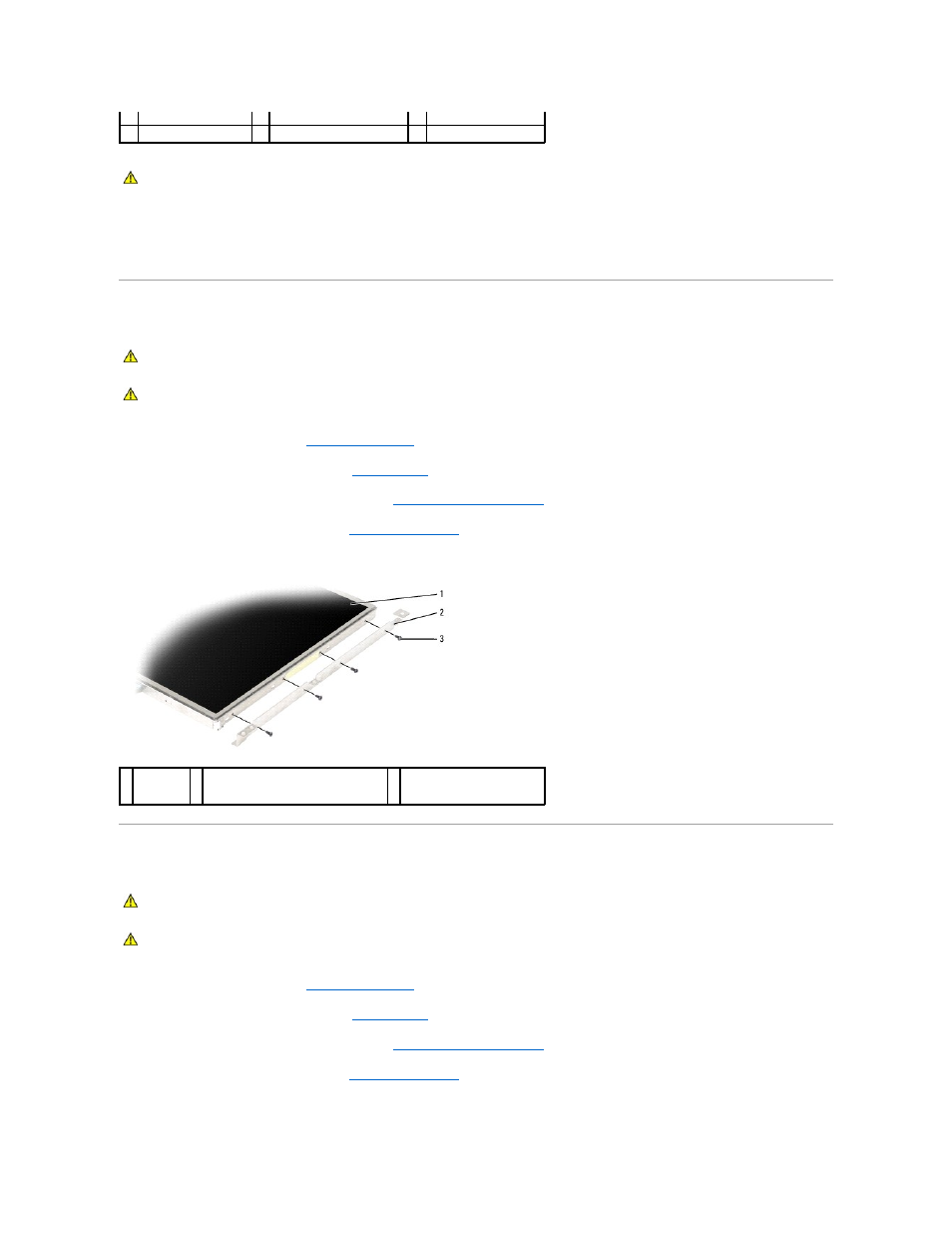

1 панель дисплея 2 винты M2 x 3 мм (6) 3 верхняя крышка
4 кабель дисплея 5 скобки (4)
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения панели дисплея держите панель только за эти скобки .
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам марки Dell™.
ПРЕДУПРЕЖДЕНИЕ . Заземлитесь для предотвращения возникновения электростатического разряда , надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности (например, к разъему на задней панели компьютера).
1 панель
дисплея
2 крепежные скобы панели дисплея (2)
(с левой и правой стороны панели
дисплея
)
3 винты M2 x 3 мм (по 4 винта с
каждой стороны панели
дисплея
)
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам марки Dell™.
ПРЕДУПРЕЖДЕНИЕ . Заземлитесь для предотвращения возникновения электростатического разряда , надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности (например, к разъему на задней панели компьютера).
