Модем
Dell Precision™ M2300 Руководство по обслуживанию
1.
Выполните инструкции в разделе
Перед началом работы
.
2.
Извлеките любое установленное в модульный отсек устройство
(смотрите раздел
Устройства в модульном отсеке
).
3.
Снимите шарнирную крышку
(смотрите раздел
Шарнирная крышка
).
4.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
5.
Снимите дисплей в сборе
(смотрите раздел
Дисплей в сборе
).
6.
Снимите упор для рук
(смотрите раздел
Упор для рук
).
7.
Выверните винт
M2 x 3 мм, которым модем крепится к системной плате.
8.
Потяните за язычок
, чтобы отсоединить модем от разъема на системной плате.
9.
Отсоедините кабель модема от модема
.
При обратной установке модема проще подсоединить кабель модема к модему до того
, как вы будете вставлять модем в разъем на системной плате.
Назад на страницу содержания
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам марки Dell™.
ПРЕДУПРЕЖДЕНИЕ
.
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности
(например, к разъему на задней панели компьютера).
ЗАМЕЧАНИЕ
.
Во избежание повреждения системной платы необходимо вынуть основной аккумулятор
, прежде чем приступать к работе с
внутренними компонентами компьютера
(смотрите раздел
Перед началом работы с внутренними компонентами компьютера
).

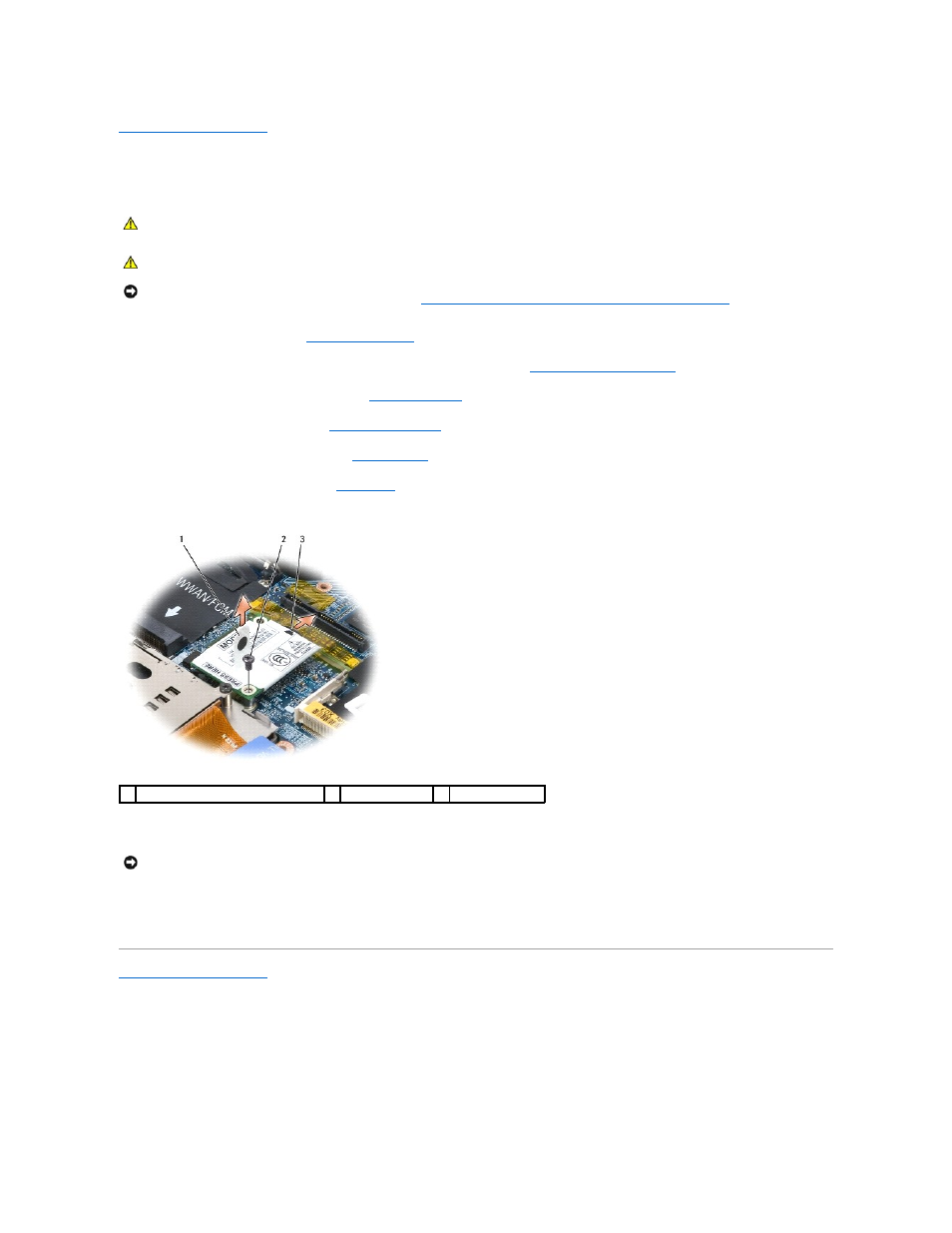

1 язычок для извлечения модема
2 винт M2 x 3 мм
3 кабель модема
ЗАМЕЧАНИЕ
.
Не отсоединяйте кабель модема от системной платы
.
