Дисплей в сборе
Dell Precision™ M2300 Руководство по обслуживанию
Снятие крепежных скобок панели дисплея
Извлечение кабеля панели дисплея
Извлечение шарниров панели дисплея
Извлечение дисплея в сборе
1.
Выполните инструкции в разделе
Перед началом работы
.
2.
Снимите шарнирную крышку
(смотрите раздел
Шарнирная крышка
).
3.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
4.

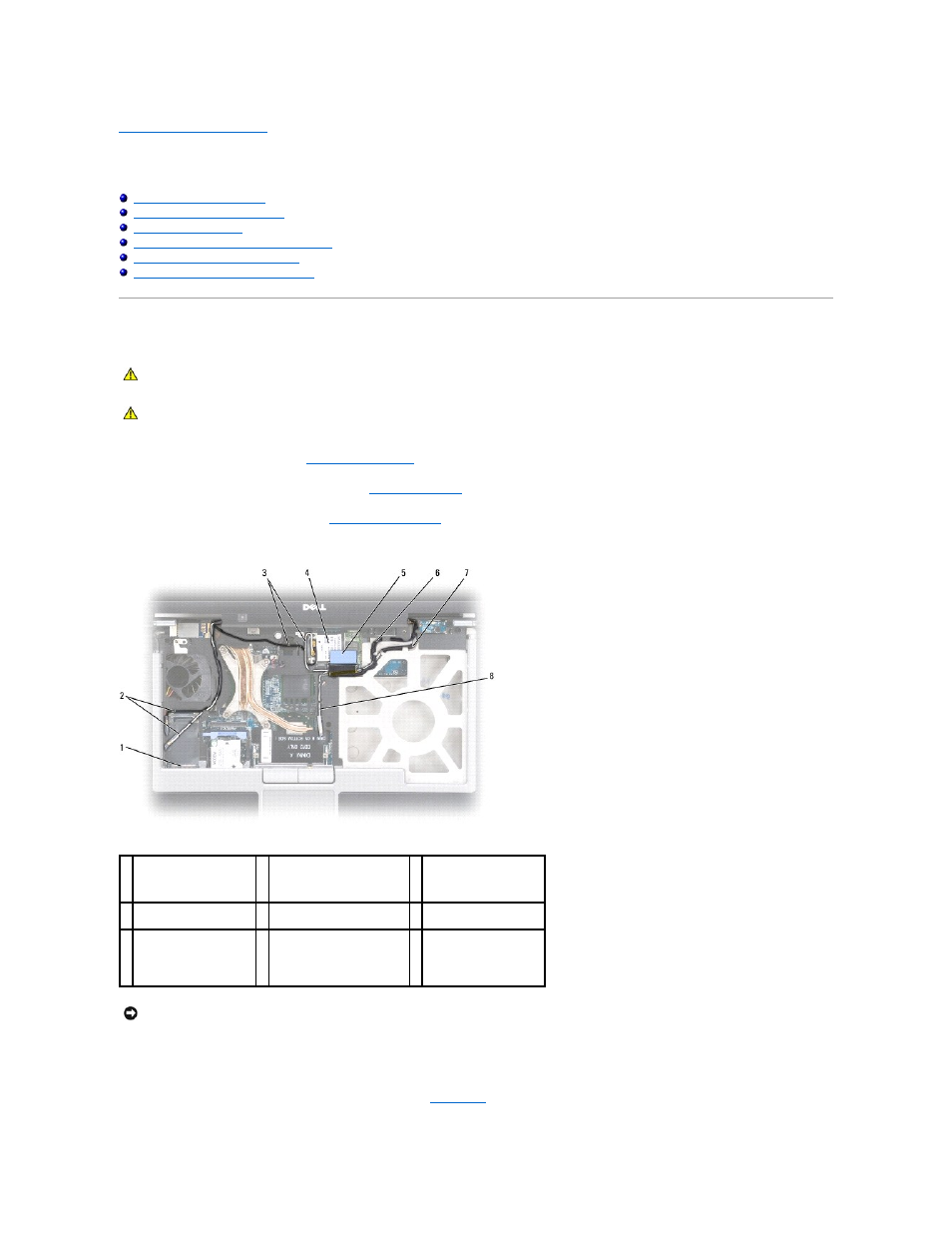

Изучите схему кабельной разводки
:
5.
Потяните строго вертикально за язычок на кабеле дисплея
, чтобы отсоединить его от системной платы.
6.
Отсоедините от плат
(ы) антенные кабели (смотрите раздел
Платы связи
).
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам марки Dell™.
ПРЕДУПРЕЖДЕНИЕ
.
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности
(например, к разъему на задней панели компьютера).
1 разъем платы
беспроводной
глобальной сети
/модуля
флэш
-кэша (WWAN/FCM)
2 антенные кабели платы
беспроводной глобальной
сети
(WWAN)
3 антенные кабели платы
беспроводной
локальной сети
(WLAN)
(черно-белые)
4 плата беспроводной
локальной сети
(WLAN)
5 язычок
6 кабель дисплея
7 антенные кабели платы
беспроводной
локальной сети
(WLAN)
(бело-серые)
8 антенный кабель
беспроводной локальной
сети
(WLAN) (серый;
в настоящее время не
используется
)
ЗАМЕЧАНИЕ
.
Во избежание повреждения компьютера используйте приведенную выше иллюстрации во время обратной установки дисплея в
сборе
, чтобы аккуратно уложить кабели обратно в соответствующие кабельные желобы. Проложите серый и черный антенные кабели под
белым антенным кабелем
, а черный кабель дисплея поверх белого антенного кабеля.
