Страница 28: Плата мобильной широкополосной сети (wwan)
5.
Порядок установки платы беспроводной локальной сети описан ниже
:
a.
Освободите место для платы беспроводной локальной сети
, отведя в сторону все антенные кабели.
b.
Вставьте плату беспроводной локальной сети в разъем на системной плате под углом 45 градусов
, и нажатием на плату вставьте ее в
металлические защелки до щелчка
.
c.
Подсоедините к плате беспроводной локальной сети антенные кабели
, убедившись в правильности их укладки (смотрите схему укладки
кабелей в разделе
Извлечение дисплея в сборе
).
Плата мобильной широкополосной сети
(WWAN)

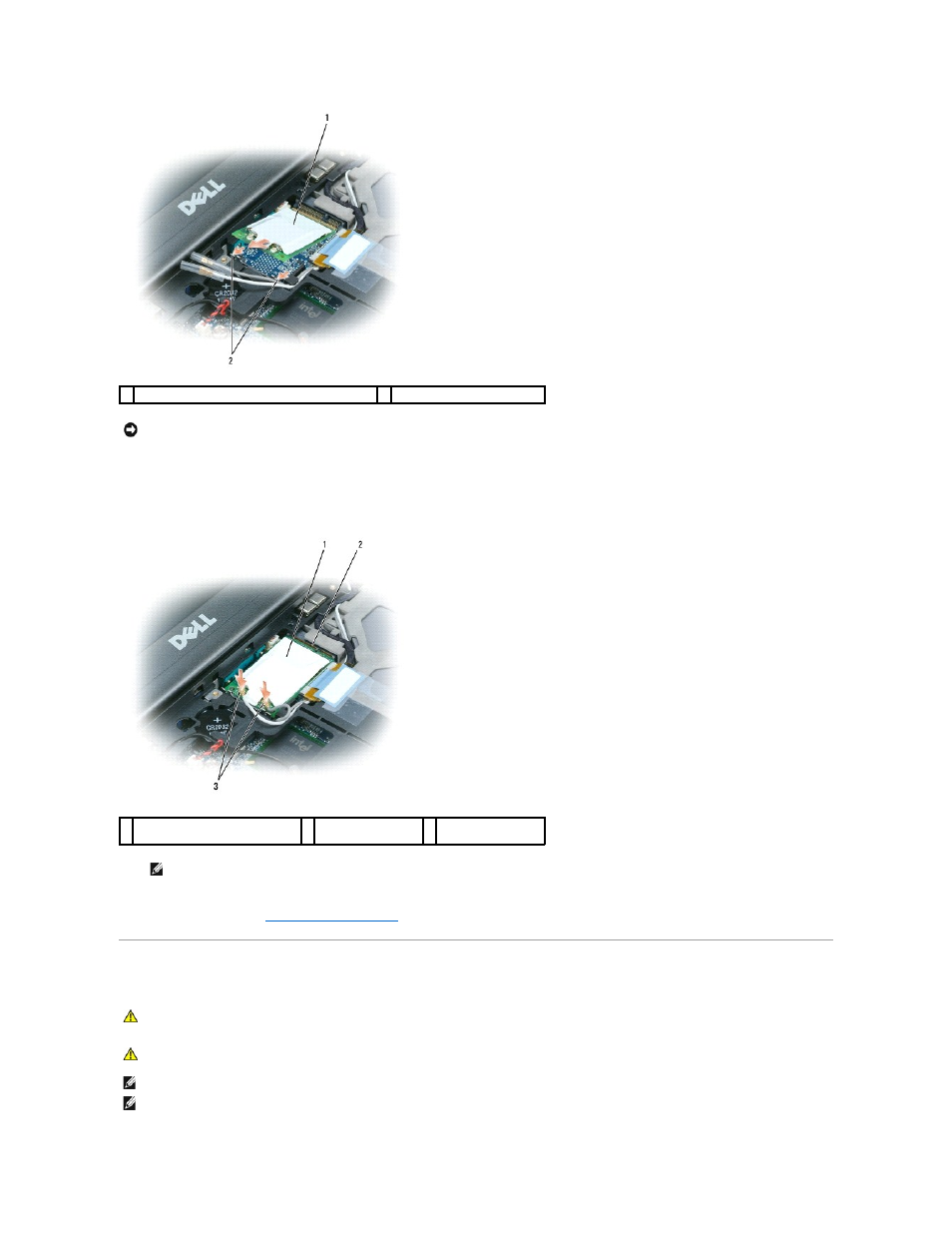

1 плата беспроводной локальной сети (WLAN)
2 металлические защелки (2)
ЗАМЕЧАНИЕ
.
Во избежание повреждения платы беспроводной локальной сети не следует проводить кабели над платой или под ней
.
1 плата беспроводной локальной
сети
(WLAN)
2 разъем на системной
плате
3 разъемы антенного
кабеля
ПРИМЕЧАНИЕ
.
Более конкретную информацию о подключении кабелей в соответствующие разъемы смотрите в документации
,
прилагаемой к плате
WLAN.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
описанные в Информационном руководстве по продуктам марки Dell™.
ПРЕДУПРЕЖДЕНИЕ
.
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности
(например, к разъему на задней панели компьютера).
ПРИМЕЧАНИЕ
.
Платы мобильной широкополосной сети могут отсутствовать в некоторых регионах
.
ПРИМЕЧАНИЕ
.
В разъем платы беспроводной глобальной сети
/модуля флэш-кэша (WWAN/FCM) можно установить дополнительный модуль флэш-
кэша
(FCM).
