45

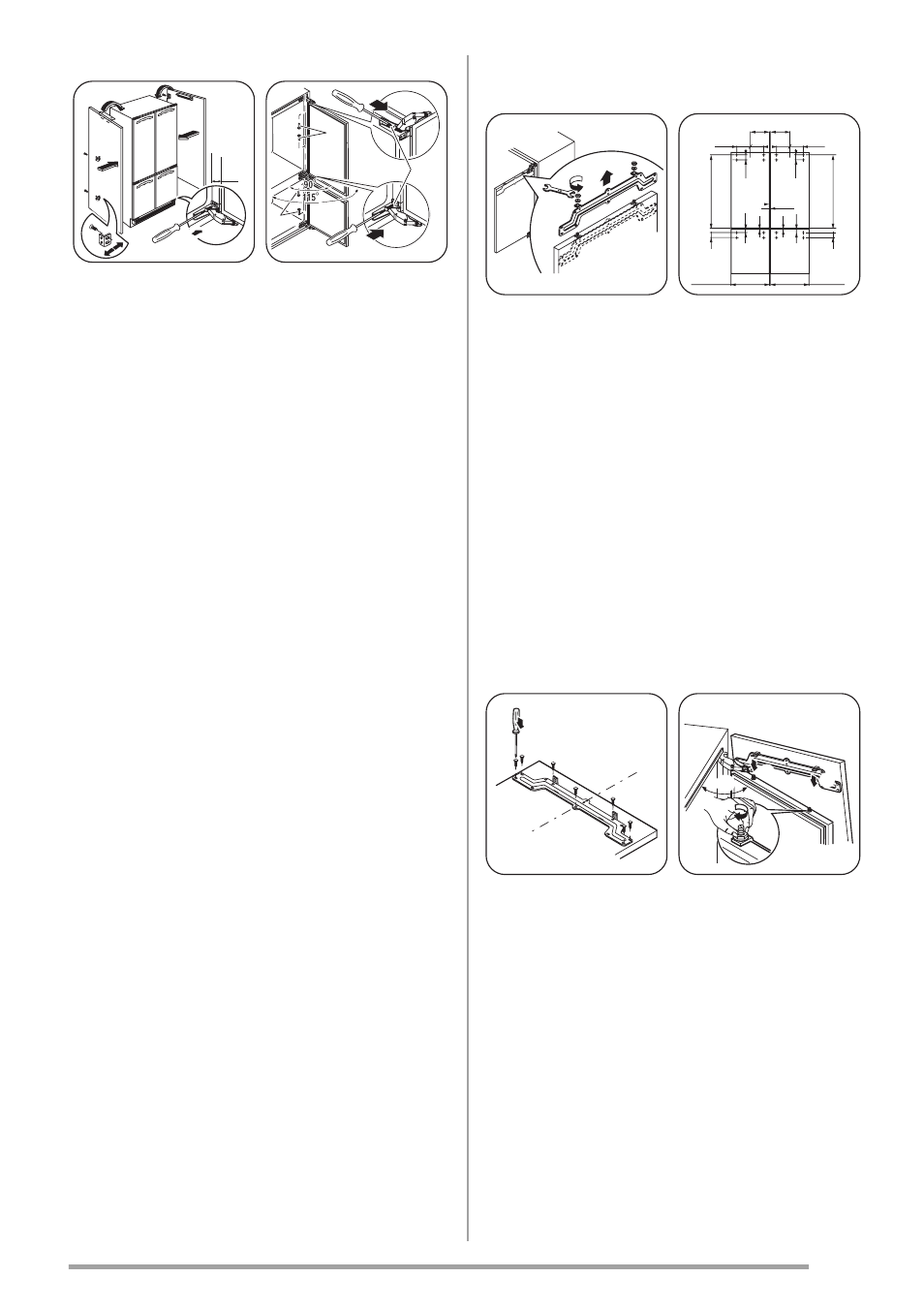

• Обіпріть панелі
на прилад.
• Закріпіть задні
кронштейни, вра-
ховуючи товщину
панелей (макси-
мальна ширина
900 мм).
• Для правильного
встановлення
подбайте про те,
щоб між прила-
дом і шафою бу-
ла відстань 45
мм.
• Закріпіть панелі
спереду.
• Прикріпіть косин-
ці (в пакеті) до
нижньої частини
дверцят (точки
кріплення підго-
товлені).
L
L
2
1
N
• За потреби кут
відкривання
дверцят до 90°
можна забезпе-
чити за допомо-
гою шарнірів, що
постачаються ок-
ремо. Див. малю-
нок.
Кріплення панелей дверцят
1
2
• Відкрийте двер-
цята і зніміть де-
коративний еле-
мент із скоби.
Відкрутіть гайки
разом з гровера-
ми і зніміть скобу
з дверцят.
1013
25
1013
25
60 4 4 60
444MIN.
447MAX.
444MIN.
447MAX.
4 5
6 7
25 25
193 193 193 193
3MIN
214 214
• Просвердліть от-
вори в маленьких
дверцятах, як по-
казано на малюн-
ку.
1. Верхня права
передня па-
нель
2. Верхня ліва пе-
редня панель
3. Нижня права
передня па-
нель
4. Нижня ліва пе-
редня панель
• Прикріпіть скобу
до дверцят за до-
помогою шурупів,
що містяться у
кульку.
1
2
3
90 o
• Встановіть на
місце скобу на
ексцентриках і
прикрутіть гайки
з гроверами, не
затягуючи їх.
87
