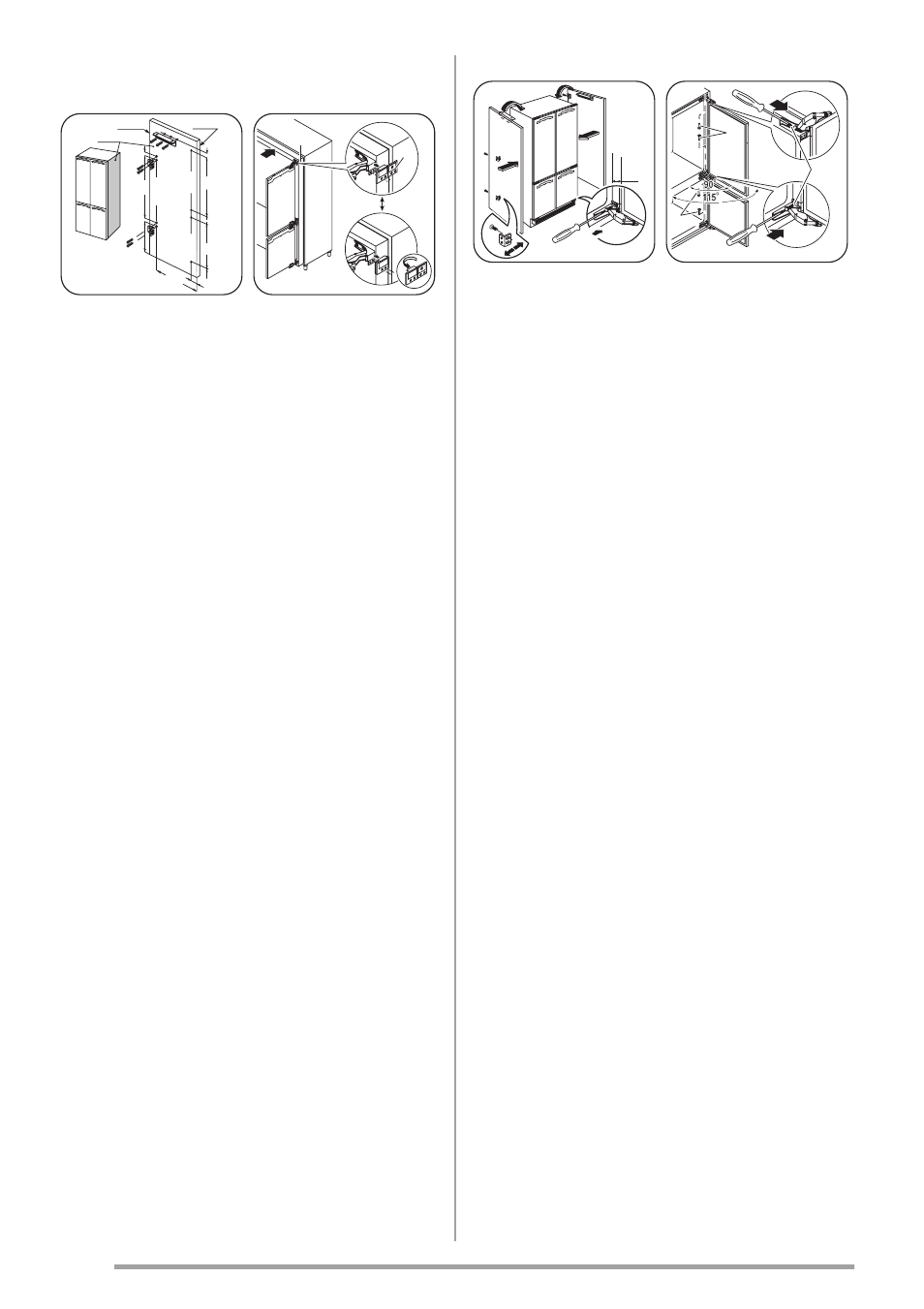

Külgpaneelide paigaldamine
1
17,5
1015
64
539
260*
541
280
15
820
15
30
2
3
• Paigaldage kinni-
tusnurgad paneeli-
de külge, joonisel
näidatud kohta-
desse. Suurus
260* mm on jäe-
tud 100 mm kõr-
guse sokli kinnita-
miseks paneeli al-
la. Erineva kõrgu-
sega sokli puhul
suurendage vahe-
maad 260* mm
vastavalt.
1. Tagaserv
2. Esiserv
3. Parem külgpa-
neel
2
D
D
1a
1b
• Enne seadme
köögikappi paigal-
damist kinnitage
vahedetailid hin-
gede külge. Vt pil-
ti.
45
• Toetage paneelid
seadme vastu.
• Paigaldage tagu-
mised kinnitusnur-
gad, arvestades
paneelide paksust
(maksimaalne
seadme laius on
900 mm).
• Täpseks joonda-
miseks peab va-
hemaa seadme ja
kapi vahel olema
45 mm.
• Kinnitage paneelid
eestpoolt.
• Kinnitage ristküli-
kud (tarvikute ko-
tist) ukse alumise
osa külge (eelne-
valt tähistatud
kohta).
L
L
2
1
N
• Vajadusel saab
ukse maksimaalse
avanemisnurga
piirata 90°-ga, ka-
sutades eraldi
hangitavaid tappe.
Vt pilti.
