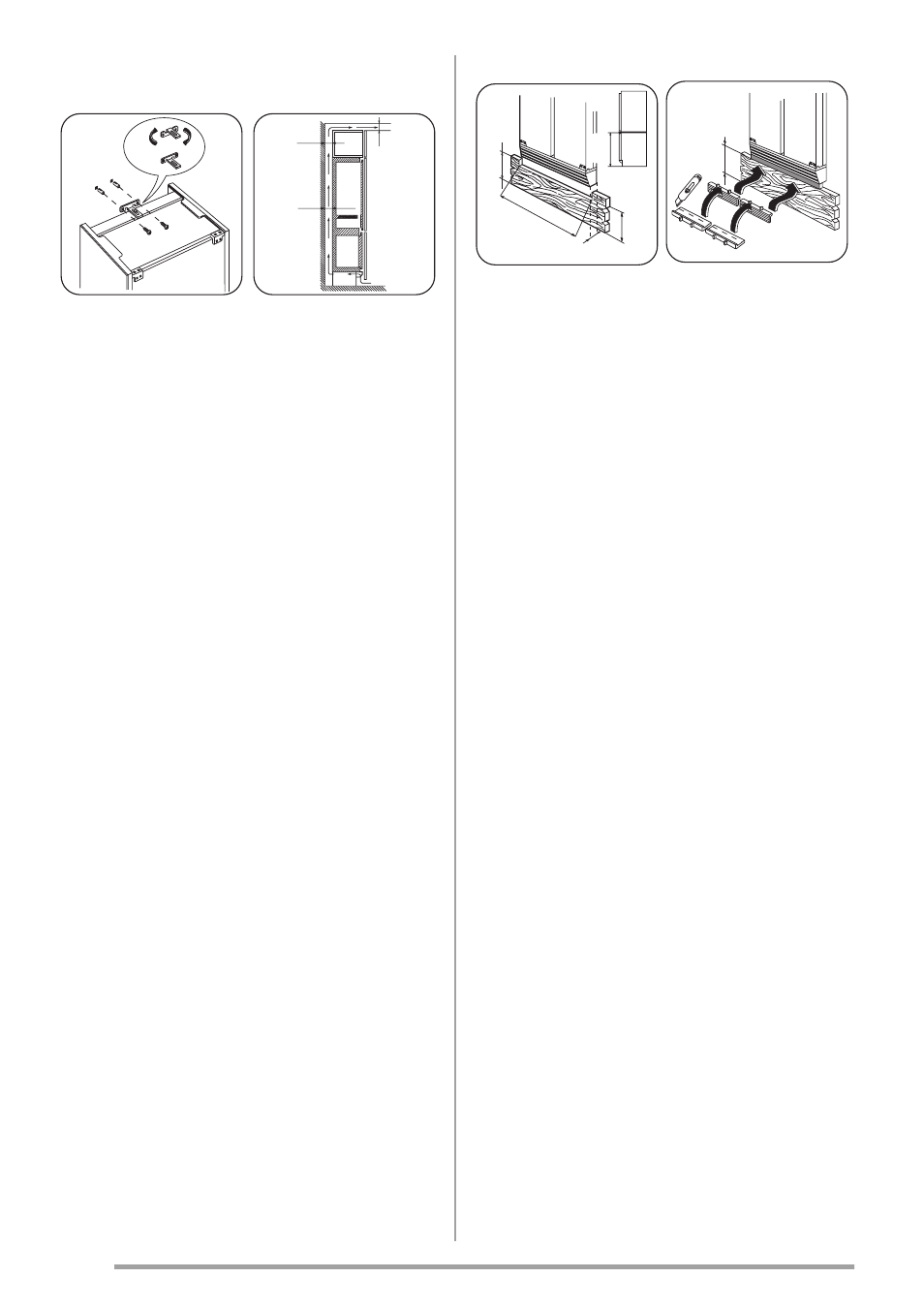

Seadme integreerimine
1
2
• Paigaldage seade
köögimööbli vahe-
le.
• Pöörake nurka
180°, et see jääks
sobivasse asen-
disse ( 2). Sead-
me tarnimise ajal
on nurk asendis
(1).
• Kinnitage seade
sobiva nurga abil
seina külge.
50
50
50
• Seadme peale
peab jääma vaba
ruumi õhu liikumi-
seks.
Kui seadme peale
asetatakse seina-
kapp, peab sead-
me ja seina vahe-
le jääma vähemalt
50 mm ruumi ning
kapi ja lae vahele
vähemalt 50 mm
vaba ruumi.
Sokli paigaldamine
Paigalduskõrgus 820 mm
820
870 170
220
140
190
30
100
900
• Kui sokli kõrgus
on 140 kuni 170
mm, tehke soklis-
se joonisel näida-
tud suurusega sis-
selõige.
140
190
• Sokli jaoks kõrgu-
sega 100 mm kuni
140 mm lõigake
parajaks seadme-
ga kaasas olev
sokli sobitusriba,
mis asetatakse
sokli ja ventilat-
sioonivõre vahele
ning surutakse
ventilatsioonivõre
alla.
• Kui sokli kõrgus
on 100 mm, kasu-
tage tervet sobi-
tusriba.
Paigalduskõrgus 870 mm
28
