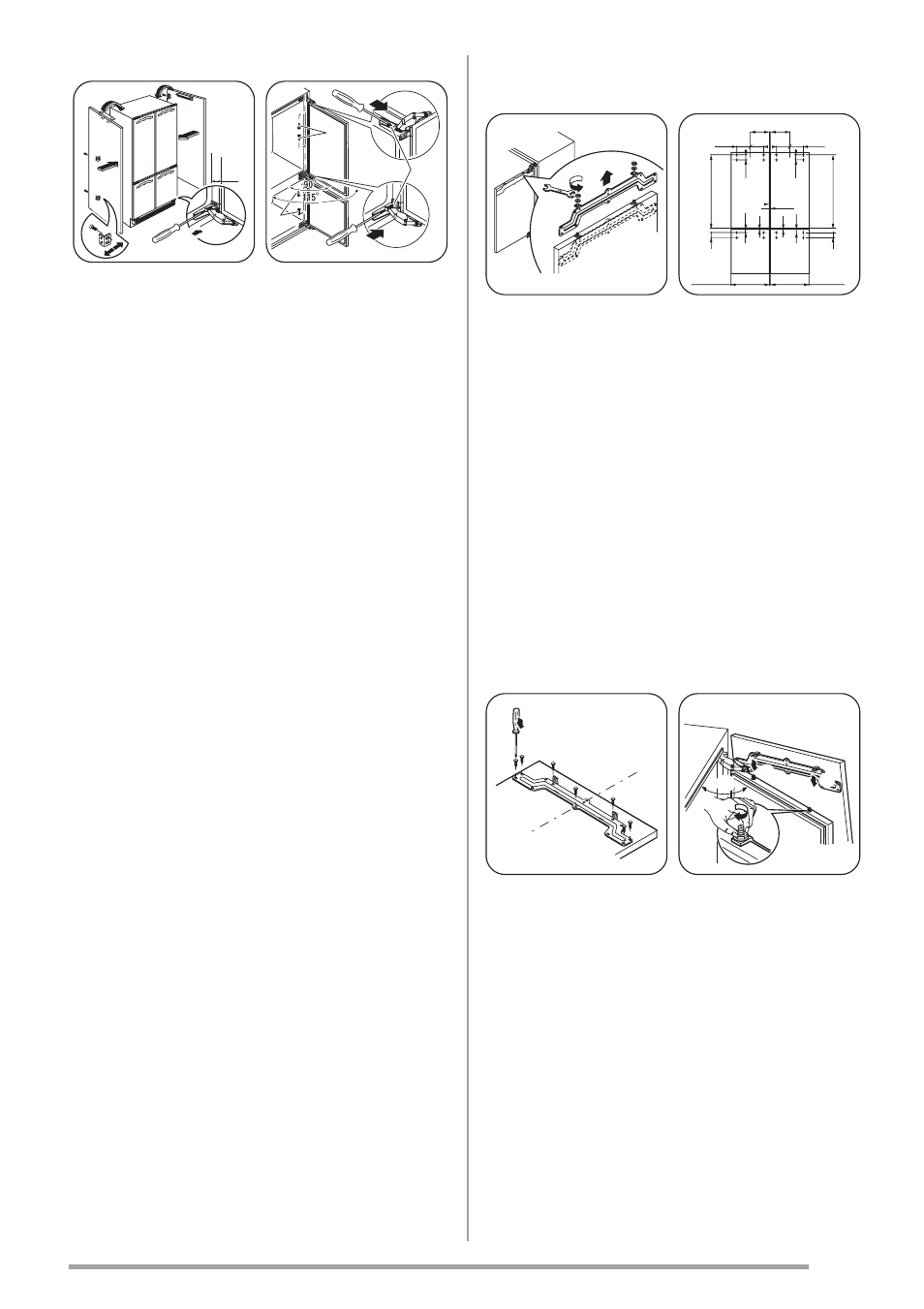

45
• Atbalstiet paneļus
pret ierīci.
• Uzstādiet aizmu-
gures skavas, ņe-
mot vērā paneļu
biezumu (maksi-
mālais ierīces pla-
tums ir 900 mm).
• Lai regulējums bū-
tu pareizs, pārlie-
cinieties, ka attā-
lums starp ierīci
un skapi ir 45 mm.
• Nostipriniet pane-
ļus priekšpusē.
• Nostipriniet uzstū-
rus (atrodas maisi-
ņā) uz durvju
apakšējās malas
(norādījumi snieg-
ti).
L
L
2
1
N
• Ja nepieciešams,
durvju atvēršanas
maksimālo leņķi
90° var iegūt, uz-
stādot komplektā
neietilpstošus šar-
nīrus. Skatiet attē-
lu.
Durvju paneļu uzstādīšana
1
2
• Atveriet durvis un
noņemiet skavas
pārsegu.
Atskrūvējiet uzma-
vas ar starplikām
un noņemiet ska-
vu no durvīm.
1013
25
1013
25
60 4
4 60
444MIN.
447MAX.
444MIN.
447MAX.
4
5
6
7
25
25
193
193
193
193
3MIN
214 214
• Izurbiet mazās
durtiņas, kā parā-
dīts attēlā.
1. Augšējais
priekšējais la-
bais panelis
2. Augšējais
priekšējais krei-
sais panelis
3. Apakšējais
priekšējais la-
bais panelis
4. Apakšējais
priekšējais krei-
sais panelis
• Piestipriniet skavu
pie durvīm ar
skrūvēm, kas atro-
das maisiņā.
1
2
3
90
o
• No jauna uzlieciet
skavu uz regulējo-
šām skrūvēm un
uzskrūvējiet uz-
mavas ar starpli-
kām, stingri nepie-
velkot.
41
