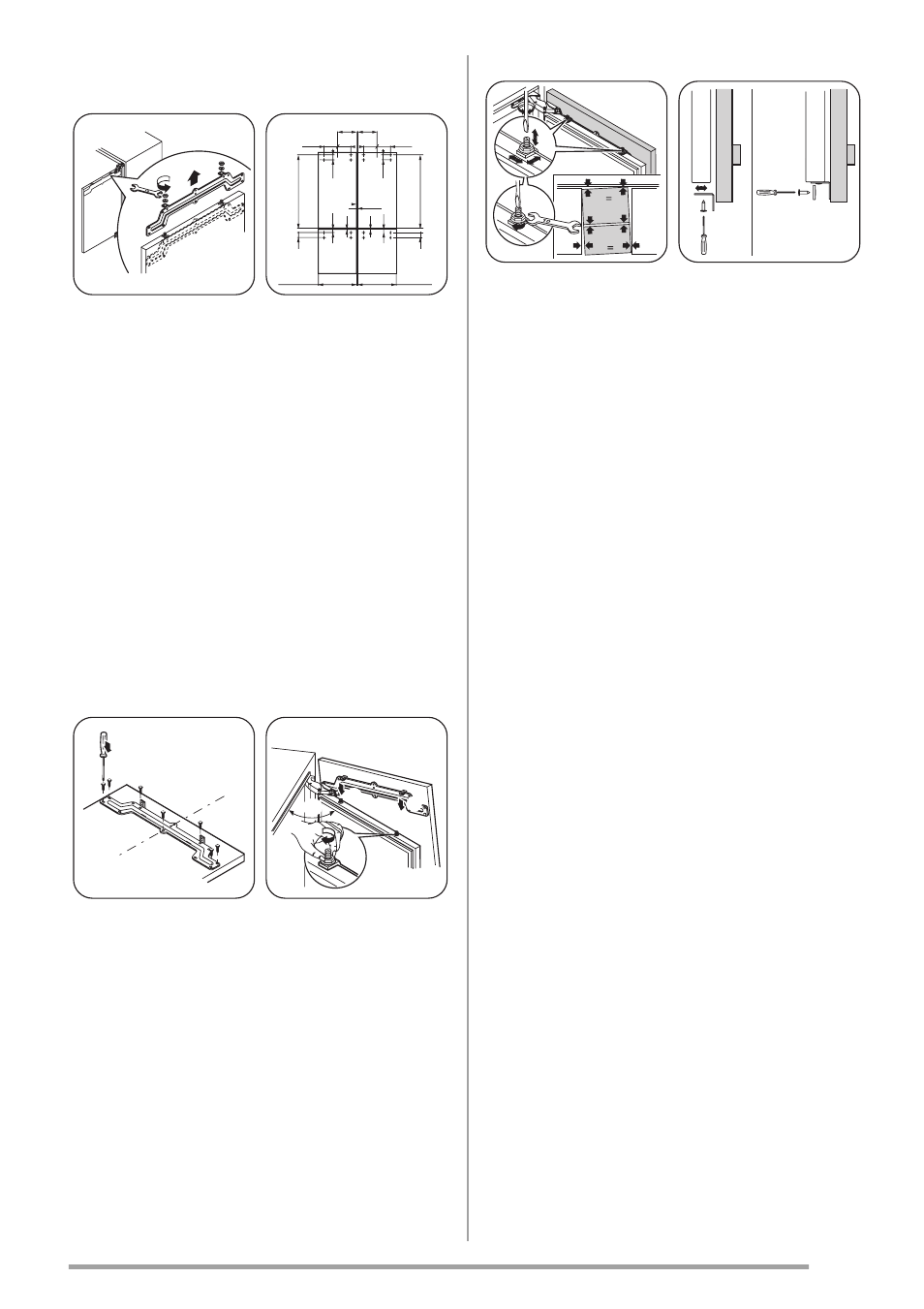

Монтаж дверных панелей
1
2
• Откройте дверцу
и удалите кры-
шку с кронштей-
на.
Отвинтите гайки
с шайбами и сни-
мите кронштейн
с дверцы.
1013
25
1013
25
60 4
4 60
444MIN.
447MAX.
444MIN.
447MAX.
4
5
6
7
25
25
193
193
193
193
3MIN
214 214
• Просверлите ма-
ленькие дверцы,
как показано на
рисунке.
1. Верхняя пра-
вая передняя
панель
2. Верхняя левая
передняя па-
нель
3. Нижняя правая
передняя па-
нель
4. Нижняя левая
передняя па-
нель
• Прикрепите шу-
рупами (находят-
ся в пакете) крон-
штейн к дверце.
1
2
3
90
o
• Снова установи-
те кронштейн на
регулировочные
винты и закрути-
те гайки с шайба-
ми, не затягивая
их.
• Закройте дверцу
и проверьте, что
маленькая двер-
ца установлена
на требуемой вы-
соте. При необ-
ходимости изме-
ните ее положе-
ние с помощью
регулировочных
винтов.
• Используйте эти
же винты и для
вертикального
выравнивания
маленьких две-
рец.
• Если необходи-
мо, то выровняй-
те дверцы в гори-
зонтальном на-
правлении, сме-
щая их.
• После того, как
дверцы будут вы-
ровнены, затяни-
те гайки крон-
штейнов и винты
маленького крон-
штейна.
• При помощи двух
пластиковых
шайб, имеющих-
ся в коробке с
принадлежностя-
ми, прикрепите к
панели крон-
штейн, располо-
женный под
дверцей.
• Затем установи-
те крышку держа-
теля на место.
