Страница 9
9
МОНТАЖ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА С
ЭЛЕКТРОПРИВОДОМ
Смонтируйте и выровняйте редуктор перед началом установки
вентилятора. Извлеките узел вентилятора и сопутствующие детали
из упаковки. Проверьте наличие и определите наименования всех
компонентов и крепежных элементов, показанных на рисунке выше.
Соедините планки, расположенные внутри обода вентилятора (1 шт.) при
помощи шестигранных гаек (4 шт.) и плоских шайб (4 шт.), см. рис. ниже.
ШАЙБА
УВЕЛИЧЕННАЯ
РЕЗЬБОВОЙ
СТЕРЖЕНЬ
ШЕСТИГРАН
НАЯ ГАЙКА
ШАЙБА
ВЫСТУП
Рис. 11. Комплект вентилятора
Отцентруйте вентилятор с электроприводом (1 шт.) по проходным
отверстиям в ободе (1 шт.), закрепив при помощи плоских шайб (8 шт.),
болтов под шестигранник (4 шт.) и шестигранных гаек (4). Установите
проставки (2 шт.) на два просверленных крепежных резьбовых отверстия
в верхней поверхности редуктора. Разместите обод со смонтированным
электровентилятором на проставках. Используйте плоские шайбы (2
шт.) и болты под шестигранник (2 шт.), продетые в проходные отверстия
(в верхней части обода) и проставки, для ввертывания в резьбовые
отверстия (1 шт.) с последующим затягиванием. В проемах опорных стоек
редуктора разместите увеличенные шайбы (2 шт.), плоские шайбы (2 шт.) и
шестигранные гайки (2 шт.) для закрепления резьбовых шпилек со стороны
стоек.
БОЛТЫ С ГОЛОВКОЙ ПОД
ШЕСТИГРАННИК ( 2 ШТ.)
ШАЙБЫ ( 2 ШТ.)
ПЛОСКИЕ ШАЙБЫ ( 4 ШТ.)
ШЕСТИГРАННЫЕ ГАЙКИ ( 4 ШТ.)
ПРОСТАВКИ ( 2 ШТ.)
КОЖУХ ВЕНТИЛЯТОРА ( 1 ШТ.)
БОЛТЫ С ГОЛОВКОЙ ПОД
ШЕСТИГРАННИК
( 4 ШТ.)
БОЛТЫ С ГОЛОВКОЙ ПОД
ШЕСТИГРАННИК
( 4 ШТ.)
УЗЕЛ ЭЛЕКТРОВЕНТИЛЯТОРА (1
ШТ.)
ПЛОСКИЕ ШАЙБЫ ( 8 ШТ.)
РЕЗЬБОВЫЕ СТЕРЖКИ ( 4 ШТ.)
ШЕСТИГРАННЫЕ ГАЙКИ ( 8 ШТ.)
ПЛОСКИЕ ШАЙБЫ ( 4 ШТ.)
ШЕСТИГРАННЫЕ ГАЙКИ ( 4 ШТ.)
ШАЙБЫ УВЕЛИЧЕННЫЕ ( 4 ШТ.)
КОРПУС ДАТЧИКА (1 ШТ.)
КОРПУСНЫЕ ВТУЛКИ ( 2 ШТ.)
ДАТЧИК ТЕМПЕРАТУРЫ ( 1 ШТ.)
УМЕНЬШАЮЩИЙ ТРУБНЫЙ ПЕРЕХОДНИК ( 1 ШТ.)
ТРОЙНИК ТРУБЫ ( 1 ШТ.)
СОЕДИНИТЕЛЬНАЯ АРМАТУРА ( 1 ШТ.)

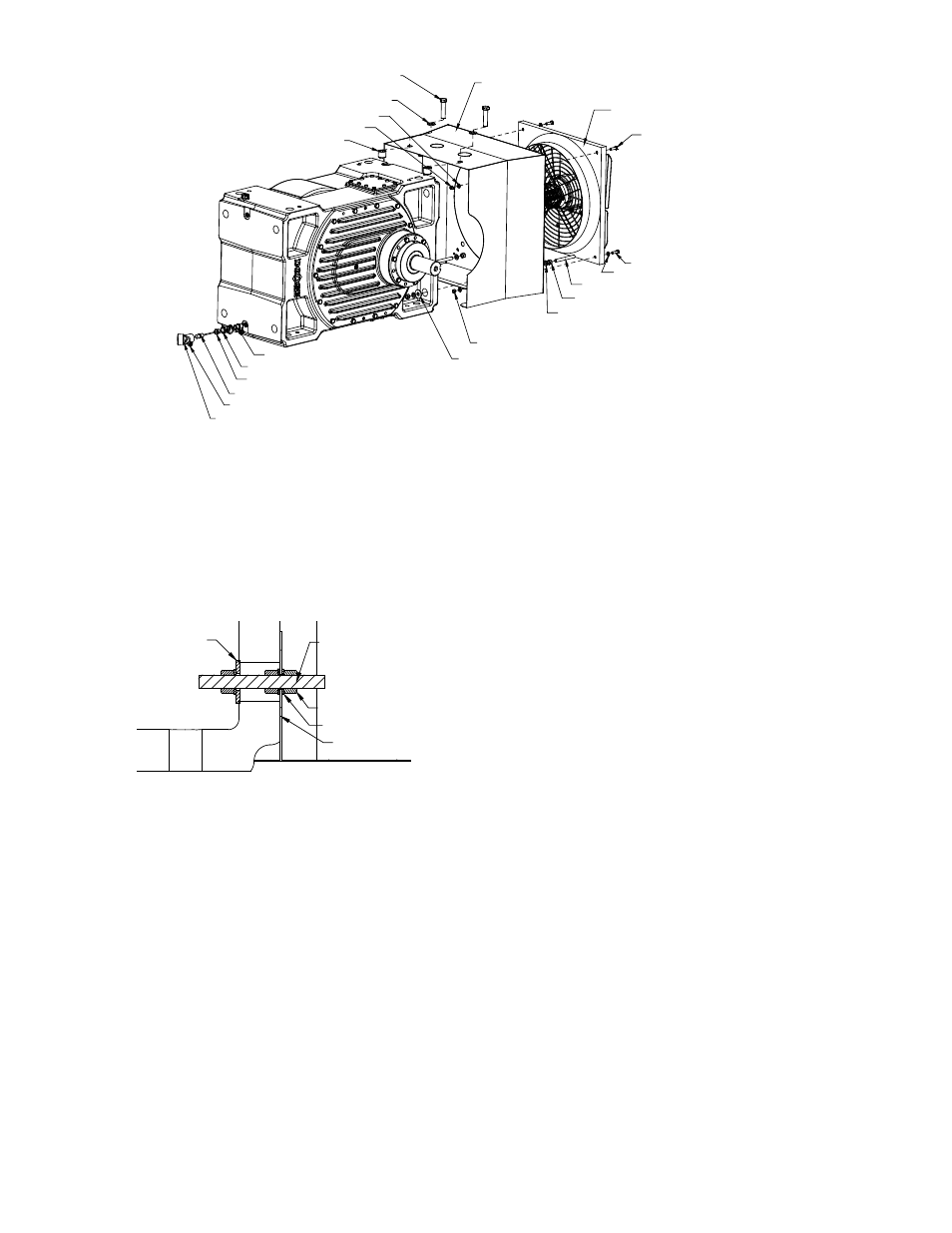

Рис. 10. Охлаждающий вентилятор с электроприводом
ПРОВОДКА ВЕНТИЛЯТОРА С ЭЛЕКТРОПРИВОДОМ
Используйте приведенную ниже принципиальную схему для выполнения
проводки электродвигателя.
ВНИМАНИЕ: Монтаж, настройку, эксплуатацию и (или) обслуживание
разрешается производить только квалифицированным электрикам,
знакомым с устройством и функционированием данного
оборудования. Перед началом любых работ следует внимательно
ознакомиться с информацией настоящего руководства. Невыполнение
данного требования может стать причиной тяжелой травмы или
летального исхода.
МОНТАЖ РЕЗИСТИВНОГО ДАТЧИКА ТЕМПЕРАТУРЫ
Убедитесь в наличии показанных на рисунке выше компонентов в
комплекте поставки. Перед добавлением смазочного вещества в
редуктор снимите сливную пробку с противоположной стороны от обода
вентилятора. Соберите переходной соединитель (1 шт.), трубный тройник (1
шт.), уменьшающий трубный соединитель (1 шт.), датчик температуры (1 шт.),
корпусные пробки (2 шт.) и корпус датчика (1 шт.), обеспечив уплотнение
трубным герметиком. Установите собранные компоненты в дренажное
отверстие картера. Соедините провода резистивного датчика температуры
к ПЛК. ПЛК является устройством, отправляющим вентилятору сигналы
включения и выключения. Вентилятор должен функционировать при
повышении температуры картера редуктора до 65,5°С. Сопротивление
резистивного датчика температуры при 65,5°С составляет 125,3729 Ом.
ВНИМАНИЕ: Пользователь несет ответственность за соблюдение
требований Национальных правил устройства электроустановок США
и всех прочих действующих местных нормативных положений. Особо
важными являются требования касательно методик выполнения
проводки, установки заземляющих разъединителей и организации
защиты от перегрузок по току. Невыполнение указанных выше
требований может привести к серьезным травмам или летальному
исходу.
