10

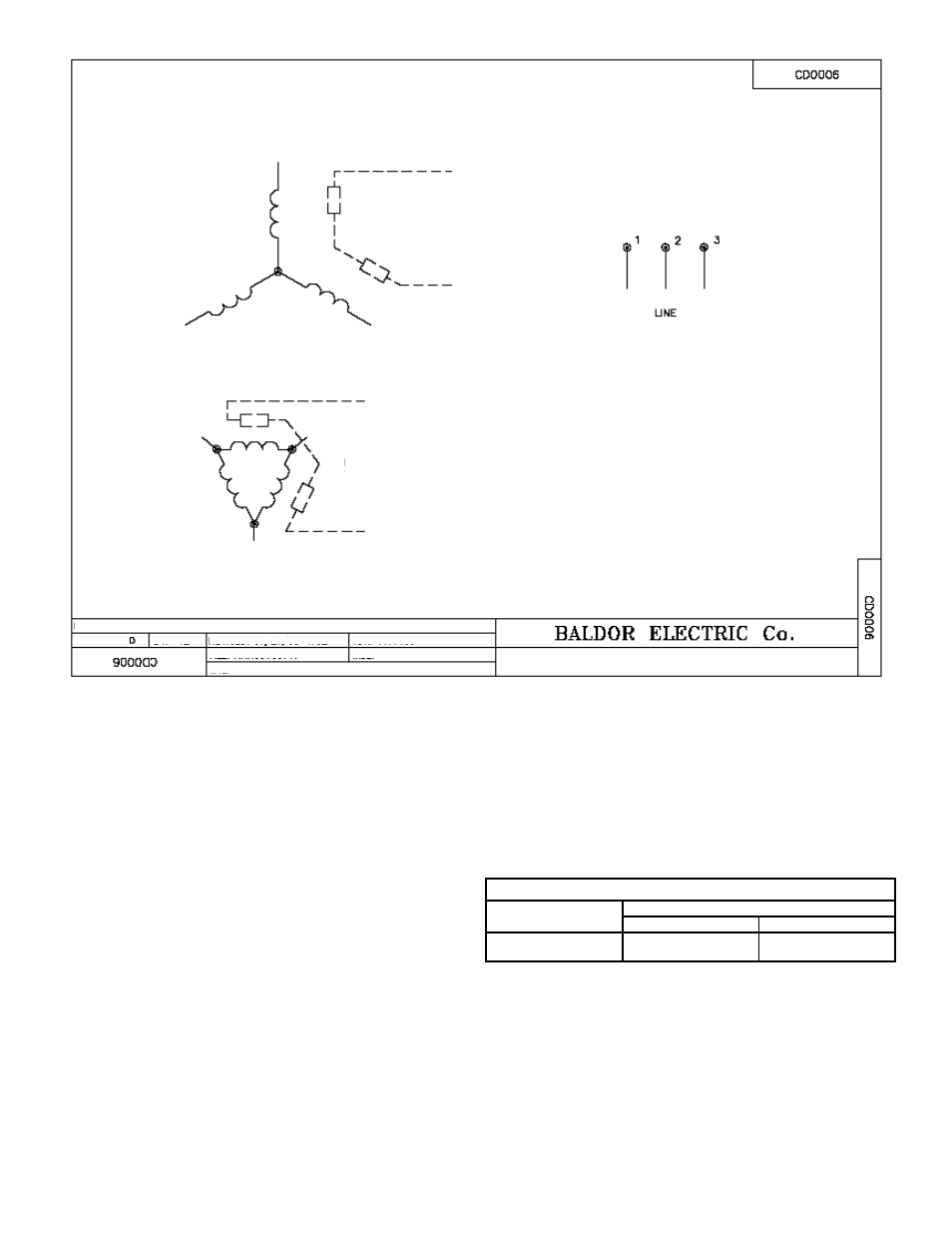

ТИПОВОЕ СОЕДИНЕНИЕ ДВИГАТЕЛЯ ЗВЕЗДОЙ
ТИПОВОЕ СОЕДИНЕНИЕ ДВИГАТЕЛЯ ТРЕУГОЛЬНИКОМ
ОПЦИОНАЛЬНЫЕ
ТЕРМОСТАТЫ
ОПЦИОНАЛЬНЫЕ
ТЕРМОСТАТЫ
1-СИН.
1-СИН.
2-БЕЛ.
2-БЕЛ.
3-ОРАНЖ.
3-ОРАНЖ.
J-КОРИЧН.
J-КОРИЧН.
ОПИСАНИЕ ИЗМЕНЕНИЙ: ПЕРЕСМОТР ДЛЯ ОТОБРАЖЕНИЯ ОПЦИОНАЛЬНЫХ ЦВЕТОВ ПРОВОДКИ
3-ФАЗН, НА ОДНО НАПРЯЖЕНИЕ, 3-ПРОВОДН., СОЕДИНЕНИЕ
ТРЕУГОЛЬНИКОМ ИЛИ ЗВЕЗДОЙ.
ПРИМЕЧАНИЯ.
1. ТРЕХПРОВОДНОЕ СОЕДИНЕНИЕ ДВИГАТЕЛЯ МОЖЕТ БЫТЬ
ВЫПОЛНЕНО КАК ЗВЕЗДОЙ ТАК И ТРЕУГОЛЬНИКОМ.
2. ДЛЯ ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ ВРАЩЕНИЯ
ПЕРЕКОММУТИРУЙТЕ ЛЮБЫЕ ДВА ИЗ ПРОВОДОВ
3. ОПЦИОНАЛЬНЫЕ ТЕРМОСТАТЫ УСТАНАВЛИВАЮТСЯ ПО
ЗАКАЗУ.
4. ДЕЙСТВИТЕЛЬНОЕ КОЛИЧЕСТВО ВНУТРЕННИХ
ПАРАЛЛЕЛЬНЫХ ЦЕПЕЙ МОЖЕТ БЫТЬ РАЗЛИЧНЫМ.
5. ВОЗМОЖНЫ ВАРИАНТЫ ВЫБОРА ЦВЕТОВ ПРОВОДОВ.
ПРОВОДА НУМЕРУЮТСЯ КАК ПОКАЗАНО. J-КОРИЧН.
ВЫП.: J;LP ДАТА ИЗМЕНЕНИЯ: 01/21/99 4:02
ФАЙЛ: AAA00005141
MTL: –
MDL: –
TDR: 0171435
J-КОРИЧН.
СМАЗЫВАНИЕ
Предпочтительным смазочными материалами являются минеральные масла
с противозадирными присадками, предназначенные для использования
при рабочей температуре до 93°С, а также при низких окружающих
температурах до -4°С. При более низких температурах или в критически
важных установках могут применяться синтетические смазочные масла,
предназначенные для рабочих температур до 100°С, а также для низких
окружающих температур до -32°С.
Заливайте масло до уровня, указанного на щупе или смотровой трубке.
Наружные маслопроводы, насосы и теплообменники требуют заливки
дополнительного количества масла. Запустите двигатель привода на 3
минуты для заполнения теплообменника и смазочных каналов. Повторно
проверьте уровень и добавьте масло по мере необходимости.
Рекомендуется установить масляный фильтр с размером ячейки 25 микрон
перед входом масла в редуктор.
ВАЖНО: В связи с поставкой редуктора без заправки маслом следует
добавить надлежащее количество масла перед началом эксплуатации
редуктора. Следуйте указаниям на предупредительных табличках и в
руководстве по монтажу редуктора.
В обычных промышленных условиях смазочное вещество должно
заменяться через каждые 2500 часов или 6 месяцев эксплуатации, по
ранее наступившему событию. При использовании синтетических масел
периодичность замены увеличивается до 8000 часов или 18 месяцев
эксплуатации, по ранее наступившему событию. Проверяйте уровень масла
ежемесячно. Слейте масло из редуктора и промойте керосином, очистите
магнитную пробку сливного отверстия и залейте новое смазочное вещество
до требуемого уровня.
ПРЕДУПРЕЖДЕНИЕ: Избыточное количество масла может стать
причиной перегрева. Недостаточное количество масла может
привести к поломке редуктора. Регулярно проверяйте уровень масла.
Невыполнение этого требования может привести к травме.
В крайне неблагоприятных условиях эксплуатации, например, при быстром
повышении или снижении температуры, присутствии пыли, грязи, частиц
и дымов химических веществ или при температуре картера выше 90°С
следует производить замену масла каждые 1-3 месяца, в зависимости от
рабочих условий.
Эксплуатационные характеристики нового масла зависят от качества
выполнения работ по удалению отработанного масла из редуктора.
Небольшое количество оставшегося в системе отработанного масла обычно
не оказывает значительного влияния на эксплуатационные характеристики
оборудования. Категорически запрещается смешивать трансмиссионные
масла различных производителей или типов. При смене торговых марок или
типов масла следует промыть зубчатую передачу, залив и слив некоторый
объем нового масла из редуктора.
Таблица 3. Рекомендуемые масла - марки ISO
Диапазон температур
Выходная частота вращения, об/мин.
До 100 Больше 100
-10˚С по 16˚С
10˚С по 52˚С
220EP
320EP
220EP
220EP
Примечания.
1. Подразумевается вспомогательное охлаждение при наличии соответствующих рекомендаций
в каталоге.
2. Выбираемая температура застывания смазочного вещества должна быть, по крайней мере, на
12°C ниже предполагаемого минимального уровня температуры запуска.
3. При надлежащем выборе для конкретных установок ограничители обратного хода MagnaGear
могут использоваться с противозадирными смазочными веществами.
4. Для использования в установках пищевой и фармацевтической отраслей, контактирующих с
производимым продуктом, могут потребоваться специальные смазочные вещества. Обратитесь
за рекомендациями к уполномоченному представителю производителя смазочных материалов.
5. Для редукторов, функционирующих при окружающих температурах между -30°C и –6,6°C,
следует использовать синтетические углеводородные смазочные вещества марок 100 ISO или
AGMA 3 (например, Mobil SHC627). За рекомендациями по выбору масла для температур выше
51°C обратитесь в отдел проектирования редукторов для специальных условий компании
DODGE по тел. (864) 288-9050.
6. Масло Mobil серии SHC630 рекомендуется для высоких окружающих температур.
