Установите ступицу на вал максимально быстро для
предотвращения потерь тепла. Осторожно выровняйте шпоночную
канавку с проходным отверстием и надвиньте ступицу на вал до
размещения муфты в требуемом положении относительно конца
вала. При необходимости приложения усилия для установки
ступицы допускается легкое постукивание мягким бронзовым
или свинцовым молотком. ЗАПРЕЩАЕТСЯ применение излишне
сильных ударов, которые могут привести к повреждению
подшипников или шестерен.
•
Дождитесь остывания ступицы муфты и вала в сборе.
ОБЕСПЕЧЕНИЕ СООСНОСТИ МУФТЫ
Максимальные рекомендованные предельные значения расцентровки
можно узнать, обратившись к производителю муфты.
•
Выравнивание параллельных или несоосных валов достигается
размещением регулировочных прокладок под редуктором
и (или) основанием привода с поперечным перемещением

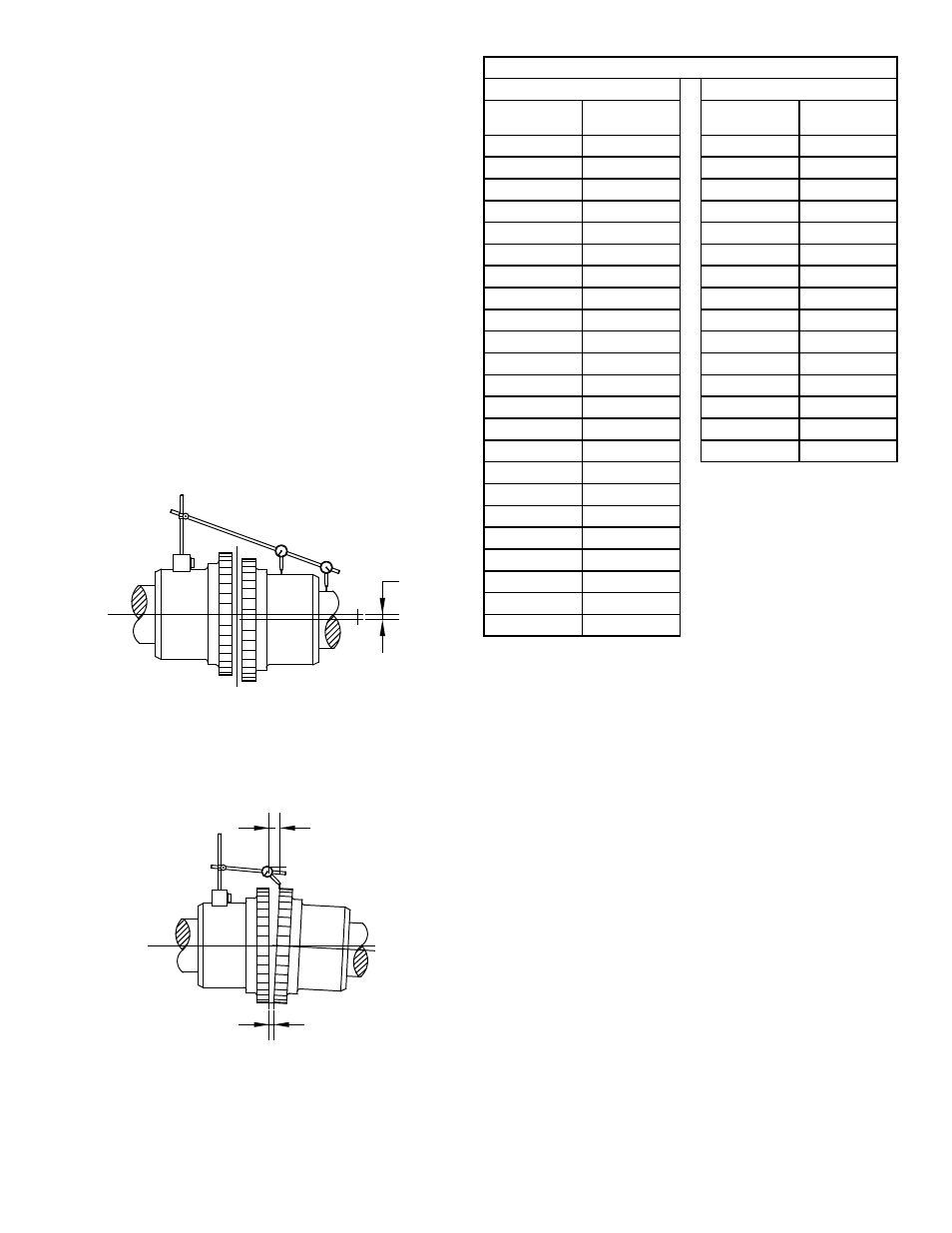

указанных компонентов по мере необходимости. Индикатор с
круговой шкалой прикрепляется к ступице муфты выходного
(низкоскоростного) вала редуктора MagnaGear в контакте с
наружными диаметрами вала блока или ступицы муфты блока
(рис. 3). Определение эксцентричности может быть произведено
при медленном вращении вала редуктора.
TIr (полное показание индикатора) = 2 x P
Разница в показаниях индикатора с круговой шкалой в двух точках,
расположенных под углом 180 градусов друг от друга, равняется
двукратной величине действительной эксцентричности.
P
Рис. 6
•
Угловое смещение обеспечивается измерением зазора между
концами двух ступиц муфты в горизонтальной и вертикальной
плоскостях (рис. 4).
TIr (полное показание индикатора) = 2 x (X - Y )
X
Y
Рис. 7
Таблица 1. Крутящие усилия для затягивания крепежных элементов (серия крупной резьбы): фунт.-фут.
Крепеж в британских ед.
Метрический крепеж
Ном. диаметр
(дюйм.)
Марка
SAE 5
Номинальный
диаметр (мм)
Класс
8,8
0,2500
6,5
5
3,5
0,3125
13
6
5,5
0,3750
23
8
14
0,4375
37
10
27
0,5000
57
12
47
0,5625
82
16
120
0,06250
110
20
240
0,7500
200
24
420
0,08750
320
30
840
1,000
480
36
1450
1,1250
600
42
2350
1,2500
840
48
3500
1,3750
1100
56
5650
1,5000
1450
64
8550
1,6250
2850
72
12400
1,7500
3300
2,0000
4900
2,2500
7200
2,5000
9850
2,7500
12100
3,0000
15900
3,2500
20500
3,5000
26000
МОНТАЖ ВТУЛКИ MaGnaGEar:
Размеры 100 - 390
Редуктор Dodge MagnaGear предназначен для использования со
стандартными и укороченными ведомыми валами. Серия со стандартными
коническими втулками разработана для систем без ограничений на длину
вала. Серия со втулками для коротких валов должна использоваться в
случае недостаточности длины ведомого вала для прохождения через
редуктор.
Стандартные конические втулки:
1.
Один узел втулки требуется для крепления редуктора на ведомом
валу. Узел состоит из двух конических втулок, винтов с шайбами,
двух подкладочных пластин втулок и стопорных колец, а также
шпонок вала. Ведомый вал должен проходить через всю длину
редуктора. Если ведомый вал не проходит через редуктор, то не
следует использовать стандартные конические втулки. В данном
случае необходимо применять втулки для коротких валов согласно
указаниям соответствующего раздела ниже. Минимальная длина вала,
измеренная от конца вала до наружной кромки фланца втулки (см. рис.
5), указана в таблице 2.
2.
Установите одну подкладочную пластину втулки на стороне ступицы
и зафиксируйте при помощи поставляемого стопорного кольца.
Повторите указанные действия на другой стороне.
3.
Разместите одну втулку фланцевой стороной вперед на ведомом валу
и расположите согласно размеру “a”, см. таблицу 2. Данное действие
позволит закручивание болтов на втулку для облегчения будущего
демонтажа втулки и редуктора.
4.
Вставьте шпонку в вал и втулку. Для упрощения установки проверните
ведомый вал до расположения шпоночной канавки в верхней части.
5.
Закрепите редуктор на ведомом валу и отцентруйте шпонку вала в
шпоночной канавке ступицы редуктора. Сохраняйте рекомендованное
минимальное расстояние a от подшипника вала.
