4
МОНТАЖ ПОВОРОТНОГО ОСНОВАНИЯ
Поворотное основание состоит из сварной механически обработанной
металлоконструкции, являющейся опорой для редуктора с двигателем.
На редукторе могут быть смонтированы опциональные приспособления,
например, охлаждающий вентилятор, ограничитель обратного хода, муфты
или теплообменник.
Для установки поворотного основания на ведомое оборудование следует
использовать подъемное оборудование с надлежащими характеристиками
и соответствующим образом рассчитанное для безопасного перемещения
поворотного основания на место установки.
В случае использования в конструкции редуктора полого вала
следует надвинуть одну втулку на приводной вал и вставить шпонку.
Продвиньте узел редуктора на вал и выровняйте шпоночную канавку
полого вала по шпонке. Надвиньте вторую втулку на вал и выровняйте с
редуктором с последующей установкой всех болтов. Затяните все болты с
рекомендованным крутящими усилиями, см. таблицу 1. Дополнительные
указания см. в раздел с информацией о монтаже втулок MagnaGear.
В случае использования в конструкции редуктора цельного вала соединение
к ведомому валу необходимо выполнять при помощи воспринимающей
момент муфты. Соблюдайте все указания производителя муфты и затягивайте
все болты с рекомендованными в таблице 1 крутящими усилиями.
После прикрепления к ведомому оборудованию следует добиться
горизонтальности поворотного основания. Установите стержень
в положение крепления поворотного основания. Убедившись в
перпендикулярности стержня к поворотному основанию прикрепите
крепежную скобу к соответствующей расположенной вокруг конструкции.
Убедитесь в способности крепежной конструкции выдержать силы
противодействия ведомого агрегата.
В случае получения редуктора смонтированным на поворотном основании
следует проверить соосность перед началом эксплуатации. Следует
учитывать вероятность расцентровки во время транспортировки.

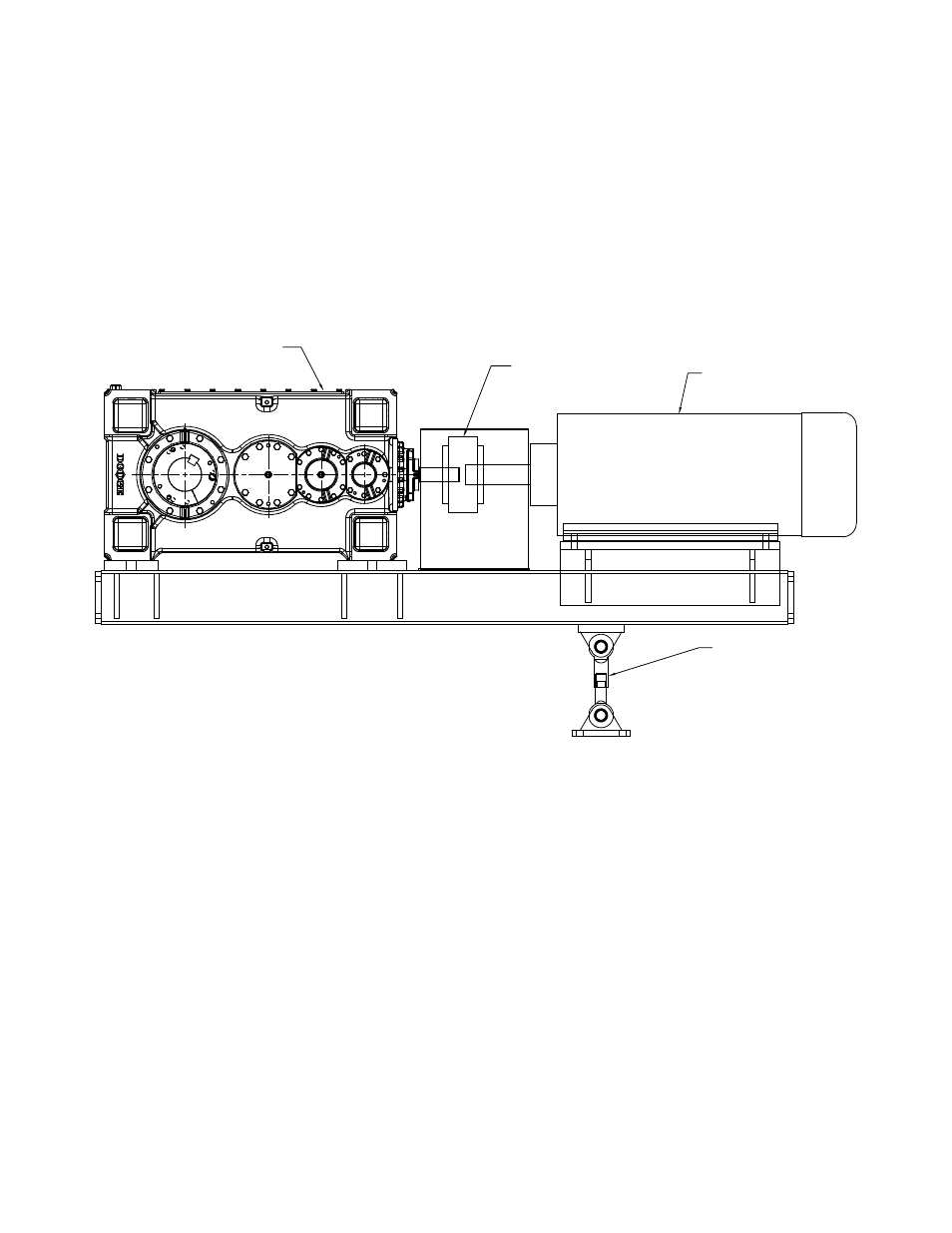

УЗЕЛ
МОМЕНТНОГО
РЫЧАГА
МУФТА И ЗАЩИТНОЕ
ОГРАЖДЕНИЕ
ПЕРВИЧНОГО ВАЛА
ДВИГАТЕЛЬ
РЕДУКТОР MAGNA
Рис. 4. Типовой монтаж поворотного основания редуктора с полым валом
