8

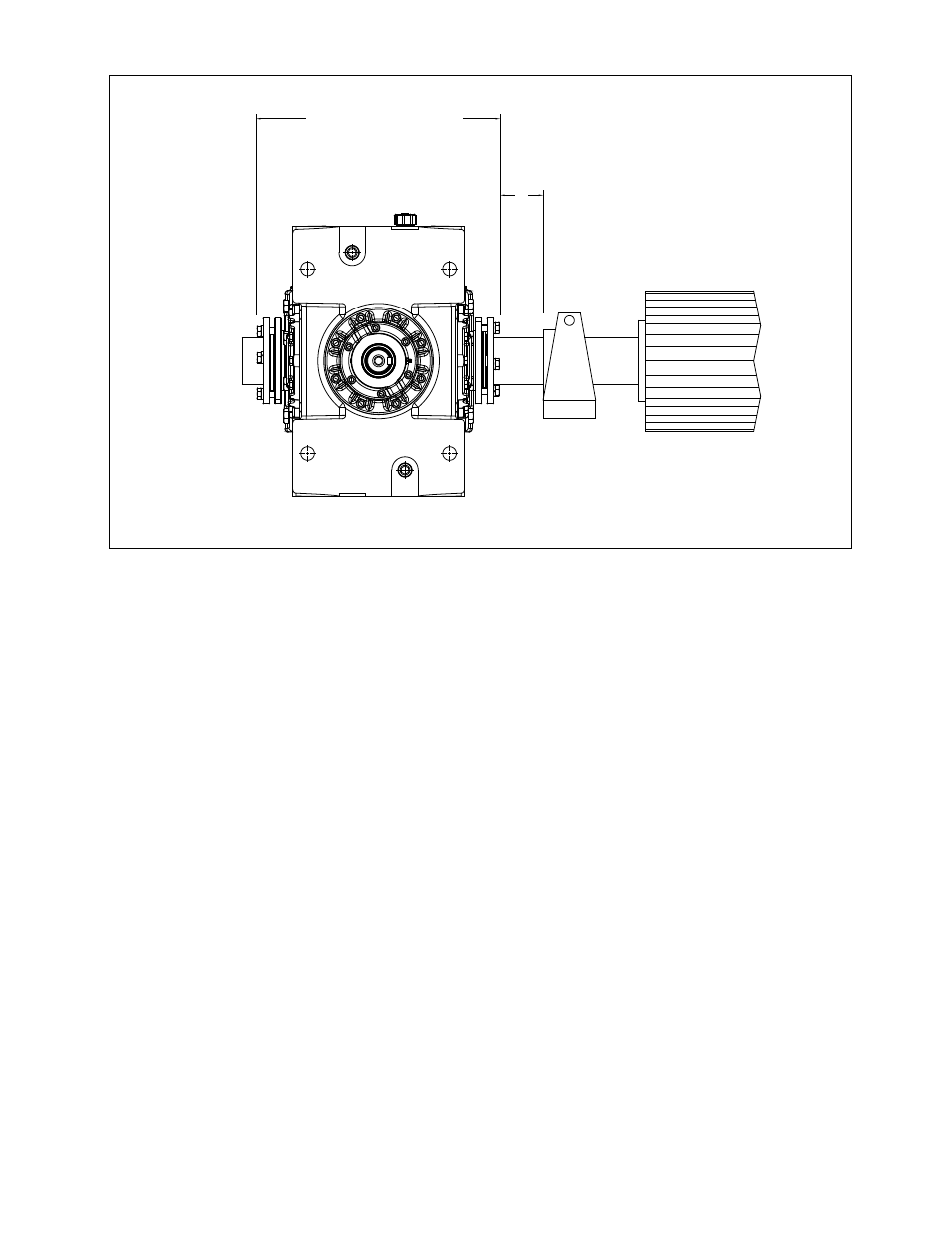

МИНИМАЛЬНАЯ ДЛИНА ВАЛА
“A”
Рис. 9. Минимальные рекомендованные размеры
два (2) клина под углом 180° между фланцем втулки и подпорной
пластиной втулки. Вставляйте клиновые разжимы поочередно и
равномерно до свободной посадки втулки на валу.
3. Снимите наружную втулки, редуктор и, впоследствии, внутреннюю
втулку.
Ограничители обратного хода:
Ограничитель обратного хода смазывается редукторным приводом. В узле
ограничителя отсутствуют обслуживаемые детали, соответственно внешнее
смазывание не является необходимым.
Для изменения направления вращения редукторного привода,
оснащенного ограничителем обратного хода, таковой ограничитель должен
быть перевернут для обеспечения возможности свободного вращения в
противоположном направлении. Для изменения направления вращения
выполните указания приведенной ниже методики.
1. Открутите все болты, крепящие наружный корпус ограничителя
к зубчатому приводу. Снимите наружный корпус ограничителя
обратного хода. Для упрощения демонтажа слегка постукивайте по
наружному корпусу ограничителя бронзовым или пластмассовым
молотком для разламывания уплотнения между редуктором и
наружным корпусом ограничителя. Не разрешается использовать
металлический молоток.
2. Очистите и удалите весь герметик холодного отверждения из
зубчатого привода и наружного корпуса ограничителя обратного
хода.
3. После выполнения указанных выше действий можно осмотреть
внутреннюю обойму ограничителя, удерживаемую на валу привода
пружинным стопорным кольцом. Снимите стопорное кольцо. После
снятия стопорного кольца можно демонтировать внутреннюю
обойму ограничителя с вала. Не прилагайте значительных усилий
- внутренняя обойма должна легко сняться с вала. Обратите
внимание на выштампованную на внутренней обойме стрелку
указания направления вращения. Стрелка указывает направление
свободного вращения вала. Поверните внутреннюю обойму
на 180 градусов, развернув направление стрелки, и надвиньте
обойму назад на вал, выровняв по шпоночной канавке. Установите
стопорное кольцо.
4. Разместите валик герметика холодного отверждения на контактную
поверхность наружного корпуса ограничителя, убедившись в
наличии герметика вокруг всех крепежных отверстий. Избегайте
добавления избыточных количеств герметика на наружный корпус
ограничителя.
5. Перед установкой наружного корпуса ограничителя следует
возвратить расклинивающиеся сухари внутренней обоймы
ограничителя в исходное положение. Для выполнения
вышеописанного условия требуется упругая резиновая лента
шириной 5-7,5 см. Натяните резиновую ленту на расклинивающиеся
сухари внутренней обоймы. После входа наружного корпуса
ограничителя во внутреннюю обойму отрежьте и извлеките
резиновую ленту. Задвиньте, слегка проворачивая, наружный корпус
ограничителя в требуемое положение. Не прилагайте значительных
усилий для установки наружного корпуса ограничителя - в случае
корректной подготовки и направления, корпус должен легко встать
на место установки.
6. Выровняйте крепежные отверстия наружного корпуса ограничителя
и зубчатого привода. Установите ранее снятые болты и затяните с
крутящими усилиями, указанными в таблице 1.
