29 Установка системы EcoBreeze
Система диспетчеризации инженерного оборудования здания
Система EcoBreeze может взаимодействовать с системой диспетчеризации инженерного
оборудования здания посредством интерфейса Modbus.
Для подключения через концентратор Modbus предусмотрено два способа:
• входной порт RJ-45;
• 3 контакта на клеммной колодке.

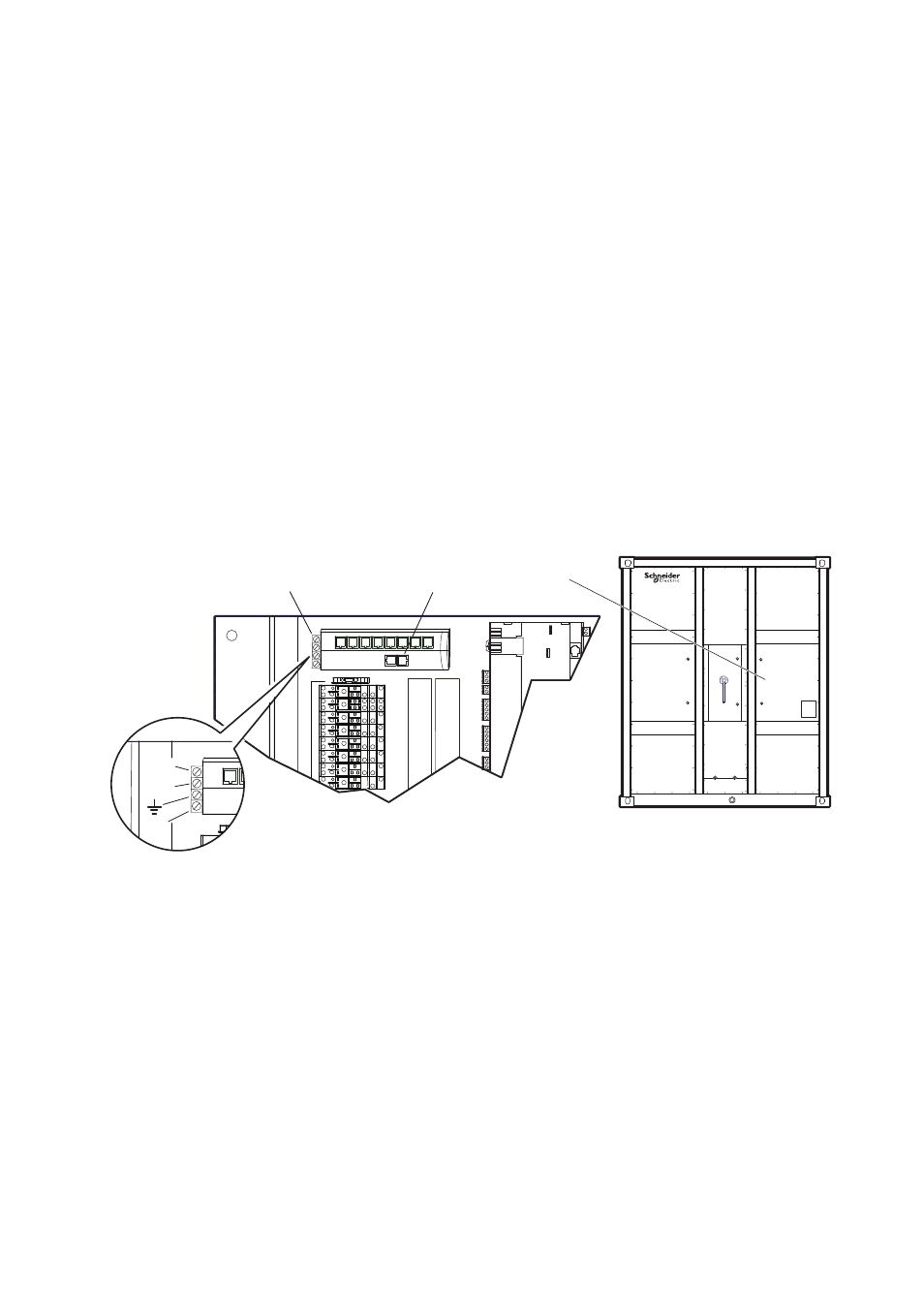

Схема подключения через порт RJ-45:
Для прямого трехпроводного соединения подключите соответствующие контакты на клеммной
колодке зеленого цвета, расположенной сбоку концентратора Modbus. Подключение к контакту
«0 V» не требуется.
Контакт 4 D(A)
Контакт 5 D(B)
Контакт 8 Заземление
1MOD
1MOD
D(B)
D(A)
0 V
na3660a
Контакты для прямого
трехпроводного
соединения
Входной порт
RJ-45
Дверца щита
цифрового
контроллера
