Установка системы EcoBreeze
12
Масса и габаритные размеры
Корпус
Корпус (с максимальным заполнением модулями)
Масса (сухая)
ACECFR20101, ACECFR20200, ACECFR20201
7484 кг
ACECFR20101, ACECFR20200, ACECFR20201
13 871 кг
Корпус (с модулями и воздуховодами)
Масса (полная)
ACECFR20101, ACECFR20200, ACECFR20201
9482 кг
ACECFR20101, ACECFR20200, ACECFR20201
17 418 кг
Корпус (без модулей)
Масса
ACECFR20101, ACECFR20200, ACECFR20201
2586 кг
ACECFR20101, ACECFR20200, ACECFR20201
4073 кг
Модуль
Масса
ACEC101, ACEC200, ACEC201
1225 кг
Воздуховоды
Масса
ACECRTN10 (каждая секция)
401 кг
ACECDIS10 (каждая секция)
331 кг
na3447a
SUPPLY
BLOWER
ACCESS
COIL
ACCESS
SUPPLY
BLOWER
ACCESS
COIL
ACCESS
SUPPLY
BLOWER
ACCESS
COIL
ACCESS
SUPPLY
BLOWER
ACCESS
COIL
ACCESS
SUPPLY
BLOWER
ACCESS
COIL
ACCESS
SUPPLY
BLOWER
ACCESS
COIL
ACCESS
2896 (114)
2438 (96)
12192 (480)
2896 (114)
2438 (96)
6058 (238.5)

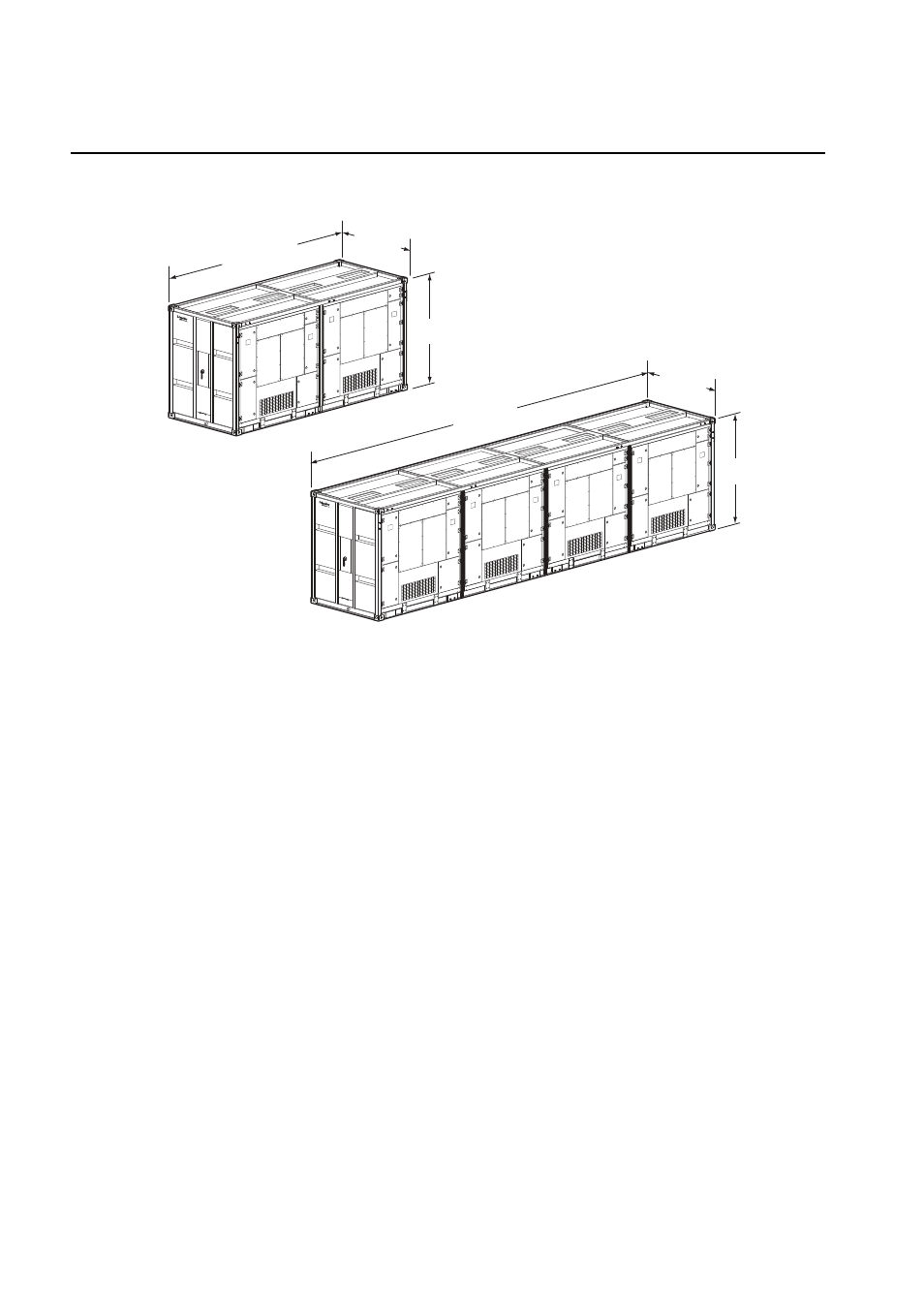

ACECFR20101
ACECFR20200
ACECFR20201
ACECFR40101
ACECFR40200
ACECFR40201
* Размеры приведены в миллиметрах, в скобках указаны значения в дюймах.
