Механические соединения
Устанавливайте корпус EcoBreeze в соответствии с инструкциями.
Воздуховоды подачи
Примечание: Установите на крестообразные опорные поперечины подающего
воздуховода виброгасящие прокладки.
Примечание: Перед скреплением фланцев воздуховодов винтами нанесите герметик
Permatite
®
C-I или аналогичный ему на все сопрягающиеся поверхности. Герметик не
поставляется.
Примечание: После сочленения секций воздуховода и скрепления их винтами
нанесите силиконовый герметик на кромки всех соединений. Крепеж и герметик не
поставляются.
1. Нанеся герметик на сопрягающиеся поверхности фланцев, скрепите 2946 мм секции
воздуховода винтами. Для всех углов используйте стальные болты с квадратным
подголовком M10 x 25 мм (3/8 x 1") L и гайки. В оставшиеся отверстия фланцев
установите 30 элементов крепежа 4,8 мм x 19 мм (#10-16 x 3/4") L HWH TEKS 3 CL.
2. Нанеся герметик на сопрягающиеся поверхности, установите концевую панель
воздуховода. Используйте 30 элементов крепежа 4,8 мм x 19 мм (#10-16 x 3/4")
L HWH TEKS 3 CL.
3. Нанесите герметик на кромки всех соединений воздуховода.
ПРЕДУПРЕЖДЕНИЕ
ТЯЖЕЛОЕ ОБОРУДОВАНИЕ
Используйте оборудование с достаточной грузоподъемностью. В целях
безопасности для перемещения оборудования требуется достаточное количество
персонала. См. «Масса и габаритные размеры» на стр. 12.
Несоблюдение этих инструкций может привести к серьезной травме, смерти
или повреждению оборудования.

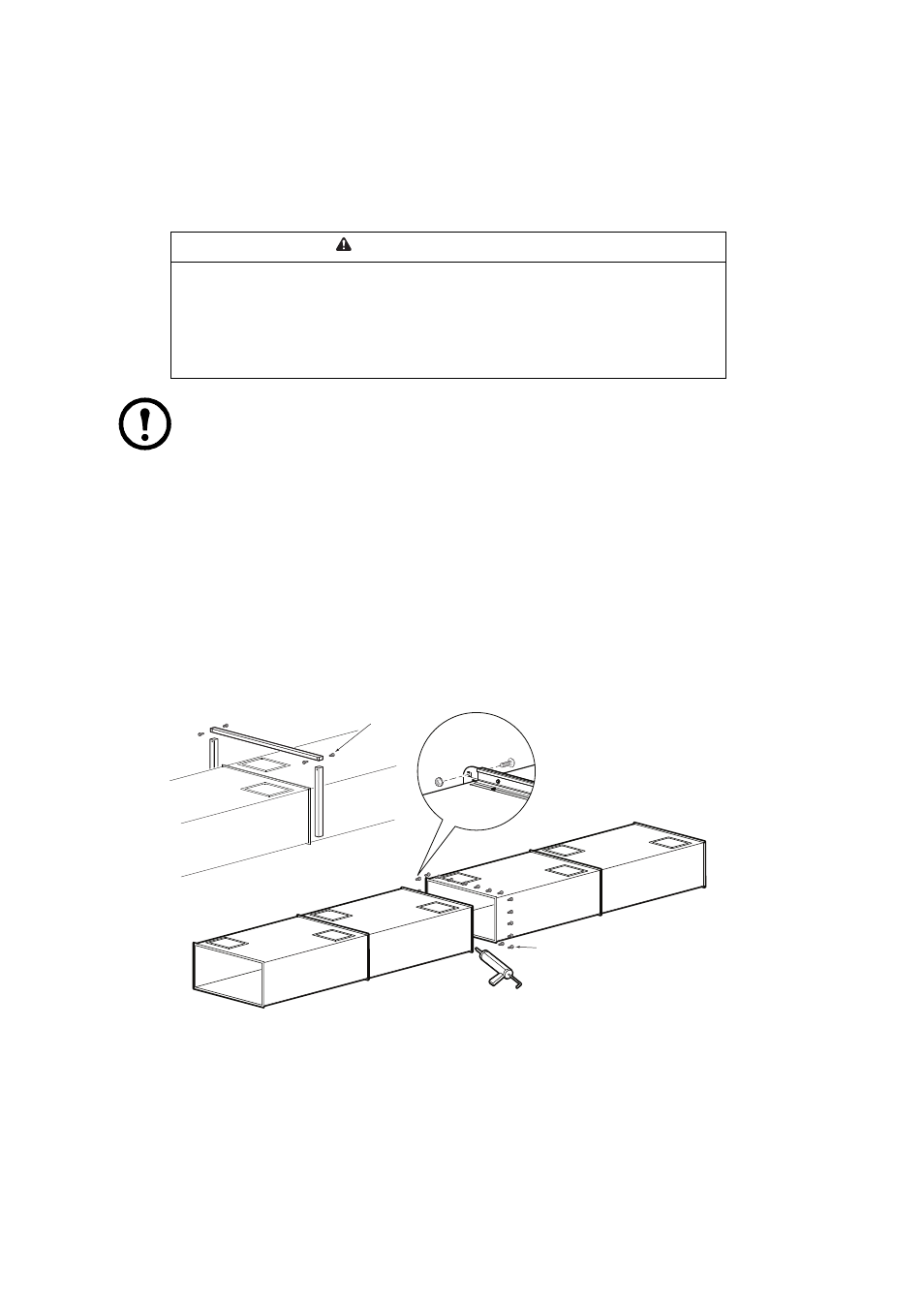

na3562a
4,8 мм x 19 мм (#10-16 3/4")
L HWH TEKS 3 CL x 30 на угол
4,8 мм x 19 мм (#10-16 3/4") HWH TEKS 3 CL x 2 на угол
Cтальной болт с квадратным
подголовком M10 x 25 мм (3/8 x 1")
L с гайкой x 1 на угол
