9 Установка системы EcoBreeze

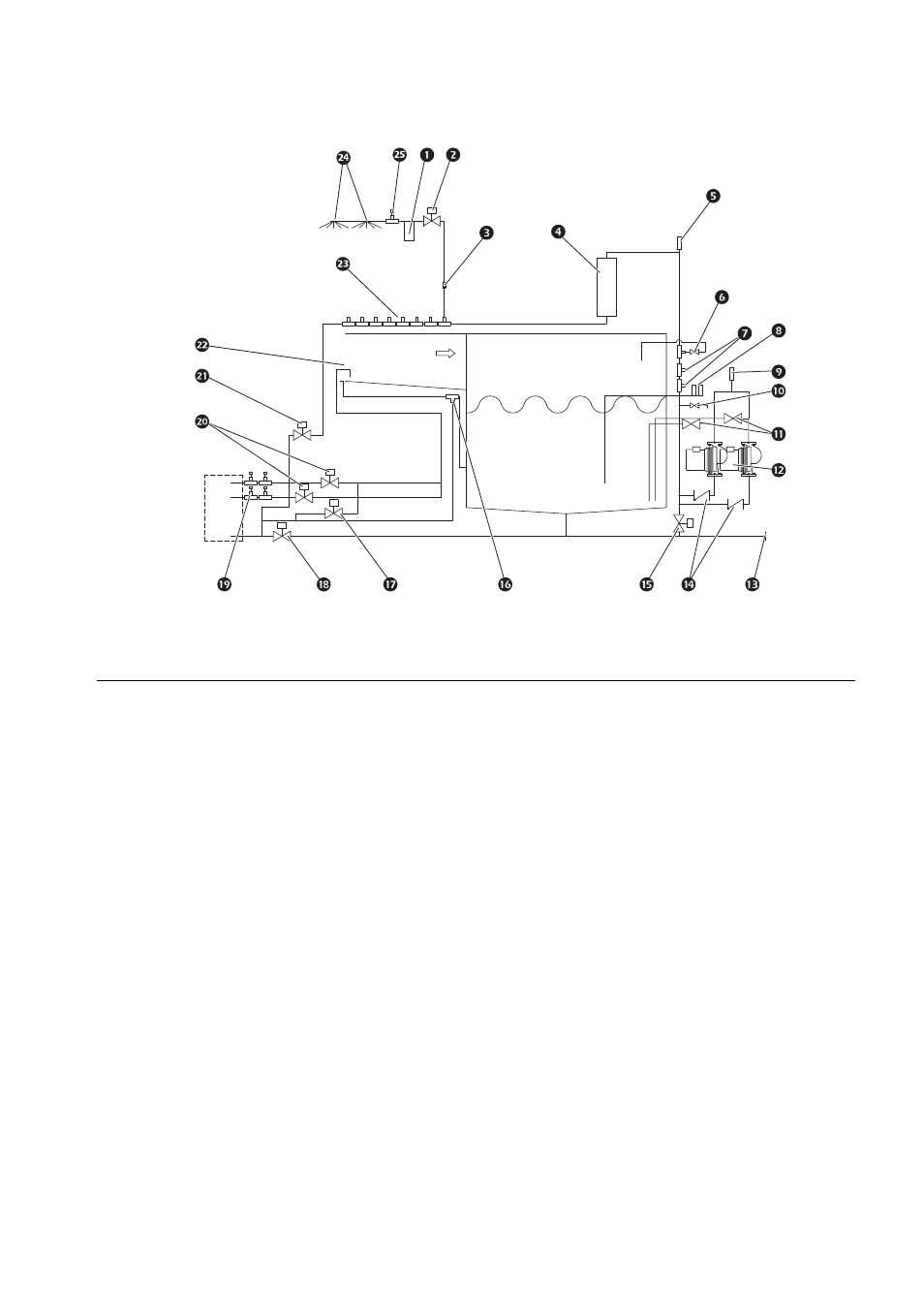

Схема трубопроводов/водяного контура
Компонент Описание Компонент Описание
 Фильтр  Контрольные клапаны
 Двухходовой клапан с электроприводом*  Продувочный клапан
 Соединение Quick Connect  Слив
 Модуль подготовки воды  Сливной электромагнитный клапан на
входе, нормально открытый
 Автоматический воздушный клапан  Двухходовой сливной клапан с
электроприводом, нормально открытый
 Клапан сброса давления  Датчики давления воды
 Датчики проводимости  Электромагнитные впускные клапаны на
входе, нормально закрытые
 Воздушные насосы уровня воды  Перепускной клапан (двухходовой с
электроприводом), нормально открытый
 Воздушный клапан  Наполнитель
 Клапан линии забора проб воды  Трубопроводы к другим модулям
 Запорные шаровые клапаны  Распылительные форсунки
 Насосы  Датчик давления
 Заглушка
*Управляется с модуля
na3453a
Водоотвод
Подключение
к местной
сети
