APC Система EcoBreeze - Инструкция (Страница 27)

21 Установка системы EcoBreeze
Возвратный воздуховод

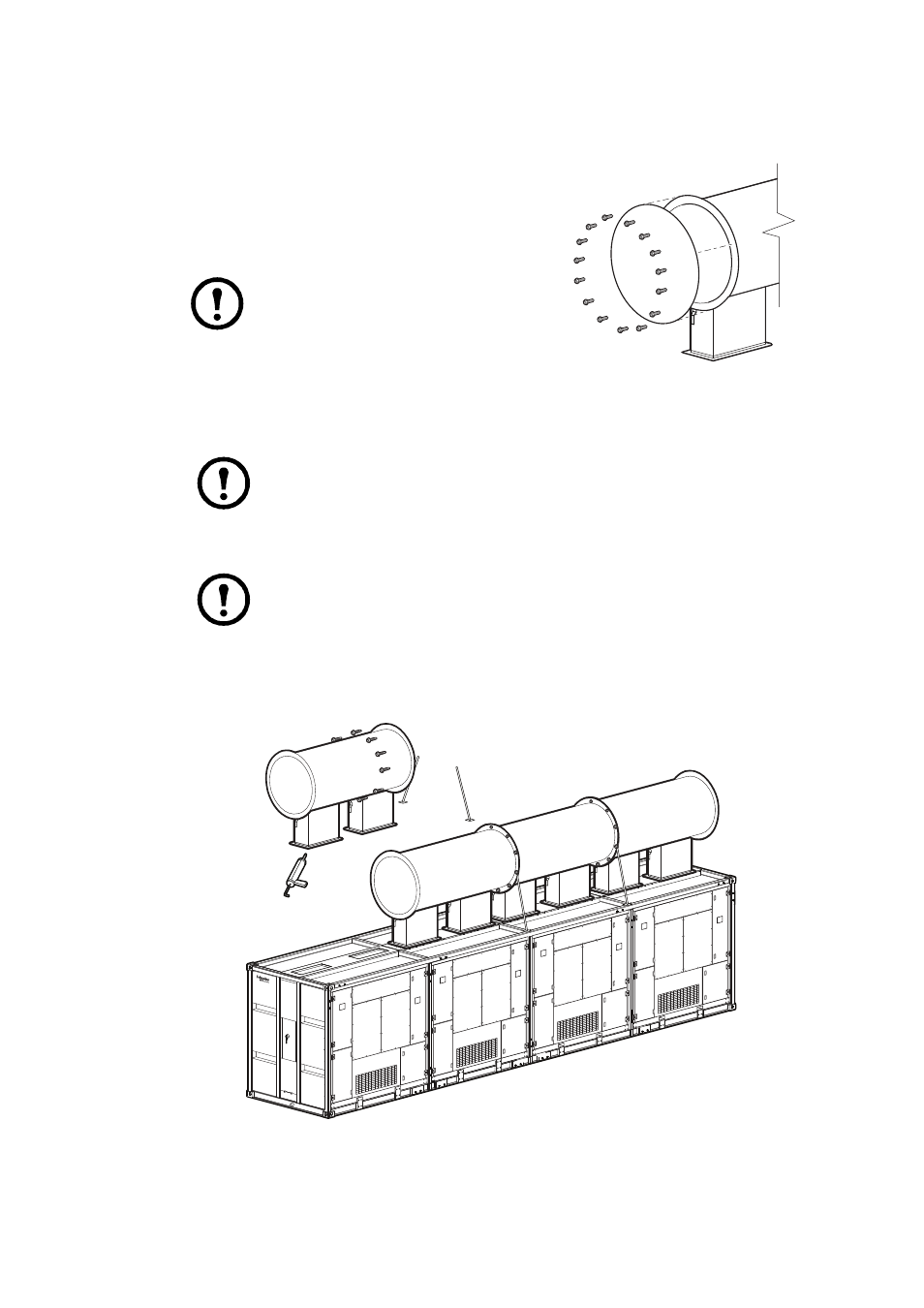

1. Используя герметик (Permatite
®
C-I или
аналогичный), с помощью 15-ти элементов
крепежа 4,8 мм x 19 мм (#10-16 x 3/4") L HWH
TEKS 3 CL установите концевую заглушку на
место, где заканчивается возвратный
воздуховод.
2. Используя кран и стропы, установите 2946-мм секции возвратного воздуховода на крышу
корпуса. Обработайте герметиком места стыковки переходников возвратного воздуховода
с корпусом.
Примечание: Для упрощения сборки перед стягиванием фланцевых
соединений болтами установите на всех секциях воздуховода фланцевые
зажимы.
3. Стяните фланцевые соединения всех секций возвратного воздуховода с помощью 15-ти
элементов крепежа 4,8 мм x 19 мм (#10-16 x 3/4") L HWH TEKS 3 CL.
Примечание:Нанесите силиконовый герметик на кромки всех соединений
воздуховода.
4. Обработайте герметиком места стыковки и с помощью 16-ти самонарезающих винтов
5,5 мм x 32 мм (#12 x 1-1/4") L HWH SDS5 CL зафиксируйте переходники возвратного
воздуховода на возвратных камерах в крыше корпуса.
na3659a
Примечание: Герметик и крепеж
не поставляются.
SUPPLY BLOWER ACCESS
COIL ACCESS
SUPPLY BLOWER ACCESS
COIL ACCESS
SUPPLY BLOWER ACCESS
COIL ACCESS
SUPPLY BLOWER ACCESS
COIL ACCESS
na3563a
