27 Установка системы EcoBreeze
Интерфейс дистанционной панели управления
Дополнительную информацию см. в инструкциях по установке дистанционной панели
управления.
Корпус дистанционной панели управления снабжен жк-дисплеем, позволяющим удаленно
управлять системой EcoBreeze. Подключение системы EcoBreeze к дистанционной панели
управления осуществляется с помощью шины расширения.
Примечание: Зазор между входными силовыми кабелями и низковольтной проводкой
должен составлять 150 мм.
Примечание: Для связи между системой EcoBreeze и дистанционной панелью
управления следует использовать трехжильный проводник калибра не менее 24 AWG и
длиной не более 300 м.
1. Установите корпус дистанционной панели управления в выбранном месте.
Внимание! При наружной установке используйте погодоустойчивые
кабелепроводы.
Эксплуатационные условия: Окружающая температура от 0 до 55 °C. Отн.
влажность от 5 до 95 %, без конденсации.
2. Подключите провода шины к контактам 124, 125 и 126 на клеммной колодке
расширительной шины, расположенной за дверцей щита цифрового контроллера в
корпусе.
ВНИМАНИЕ
ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ
Воздействие отрицательных температур приведет к выходу жк-дисплея из строя.
При наружной установке необходимо предусмотреть обогрев средствами сторонних
производителей, исключающий воздействие на жк-дисплей температур ниже 0 °C.
Несоблюдение этих инструкций может привести к повреждению оборудования.

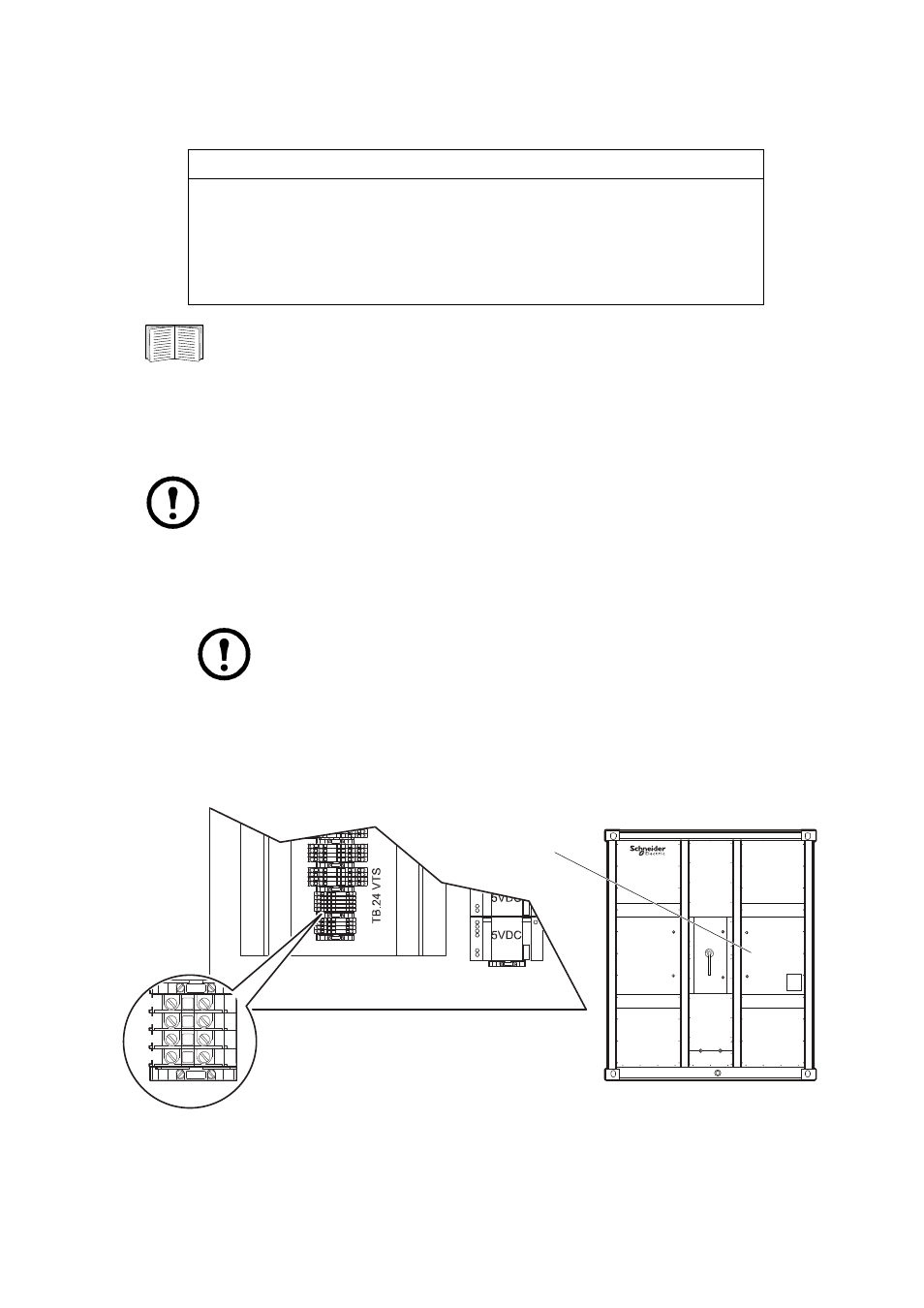

na3716a
125
124
126
GND
Дверца щита
цифрового
контроллера
