Установка системы EcoBreeze 20
Нижняя приемная камера модуля
1. Откройте нижние правые дверцы всех модулей.
2. Ослабьте 14 винтов горизонтальной регулировки, фиксирующих приемную камеру
модуля, и совместите ее с неопреновым уплотнением на переходнике подающего
воздуховода.
Примечание: Положение приемной камеры регулируется в горизонтальной и
вертикальной плоскостях для достижения точного выравнивания с
переходником подающего воздуховода.
3. Затяните 14 винтов горизонтальной регулировки, фиксирующих приемную камеру модуля,
чтобы совместить ее с переходником подающего воздуховода.
4. Ослабьте 10 винтов вертикальной регулировки и переместите приемную камеру вниз до
четкого совпадения с положением переходника подающего воздуховода.
5. Затяните 10 винтов вертикальной регулировки.
6. Откройте заслонку на переходнике подающего воздуховода и зафиксируйте ее с помощью
пружинного стопора 1/4 x 3".

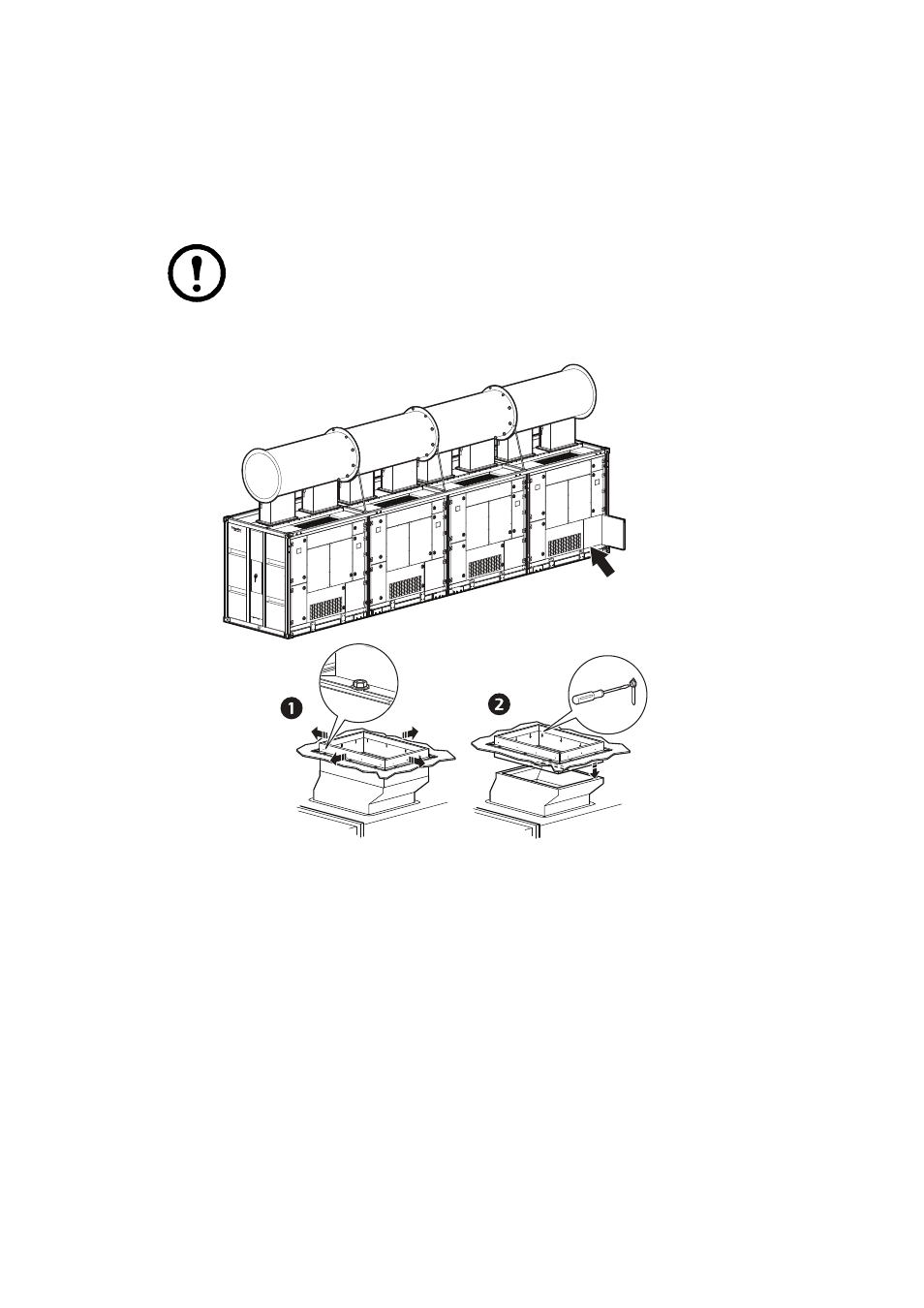

na3652a
SUPPLY BLOWER ACCESS
COIL ACCESS
SUPPLY BLOWER ACCESS
COIL ACCESS
SUPPLY BLOWER ACCESS
COIL ACCESS
SUPPLY BLOWER ACCESS
COIL ACCESS
Переходник
подающего
воздуховода
Приемная камера
модуля
Паз вертикальной
регулировки приемной
камеры модуля Винты горизонтальной
регулировки приемной
камеры модуля
Для наглядности структура
модуля на рисунке не
показана
