Модуль — вид спереди, Интерфейс дистанционной панели управления, Компонент описание – Инструкция по эксплуатации APC Система EcoBreeze
Страница 13
Advertising
7
Установка системы EcoBreeze

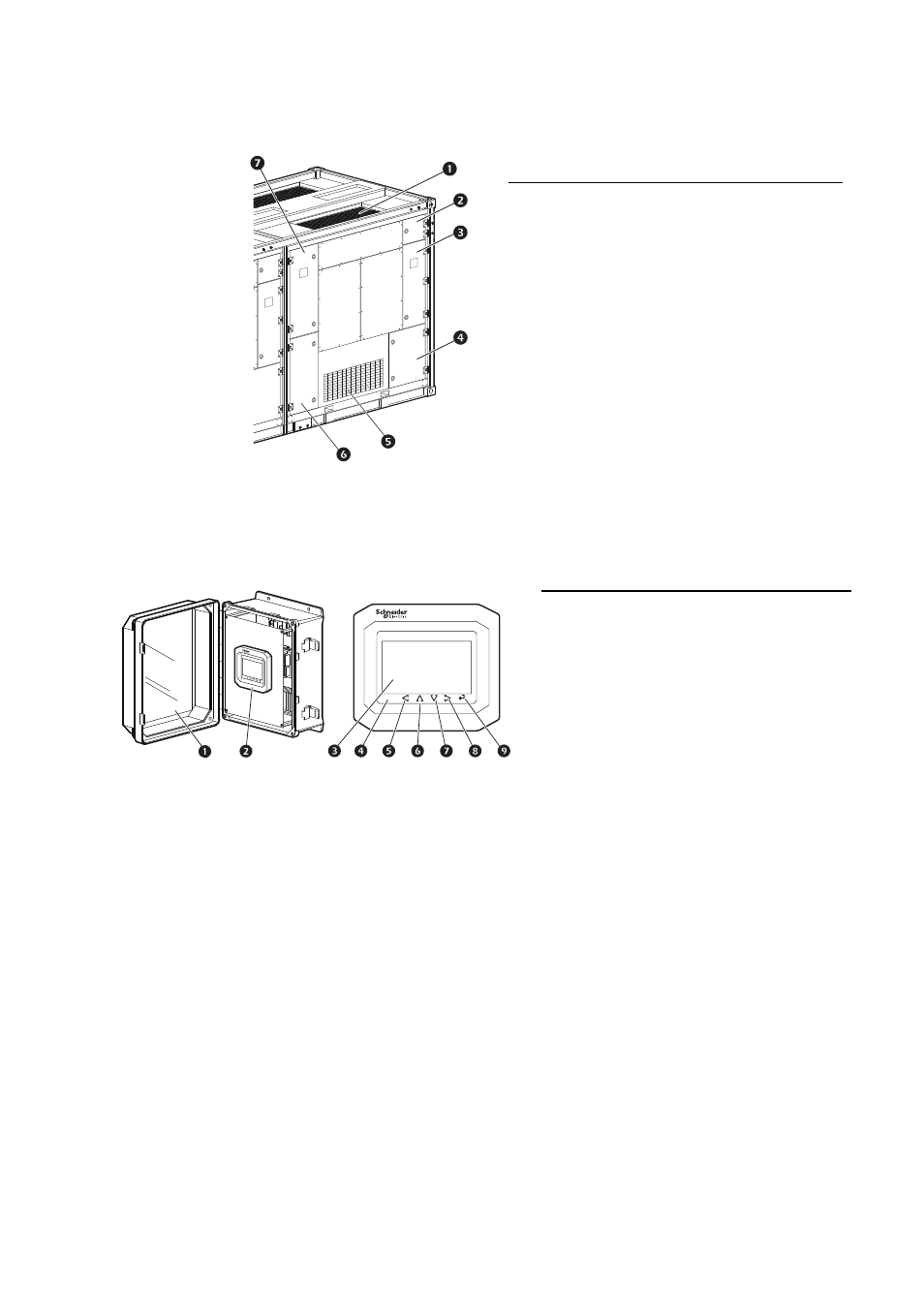

Модуль — вид спереди
Интерфейс дистанционной панели управления
na3665a
SUPPLY
BLOWER
ACCESS
COIL
ACCESS
COIL
ACCESS
Компонент Описание
Змеевик конденсатора
Дверца для доступа к соединению
водяного контура и фильтру
Дверца для доступа к соединениям
и фильтрам
Дверца для доступа к подающему
воздуховоду модуля
Воздухозаборник
Дверца для доступа к компрессору и
электрическим соединениям
Дверца для доступа к вентиляторам
внутреннего воздуха
na3466a
Esc
Esc
Компонент Описание
Кожух NEMA
Дисплей
Сенсорный жк-экран
Клавиша выхода
Клавиша прокрутки влево
Клавиша прокрутки вверх
Клавиша прокрутки вниз
Клавиша прокрутки вправо
Клавиша ввода
