Установка системы EcoBreeze
26
1. С помощью перфорирующего инструмента подготовьте отверстие требуемого размера для
подвода силовой проводки к электрическому щиту.
2. Вставьте кабелепровод во входное отверстие электрического щита.
Примечание: Электрический щит снабжен заводской кабельной петлей.

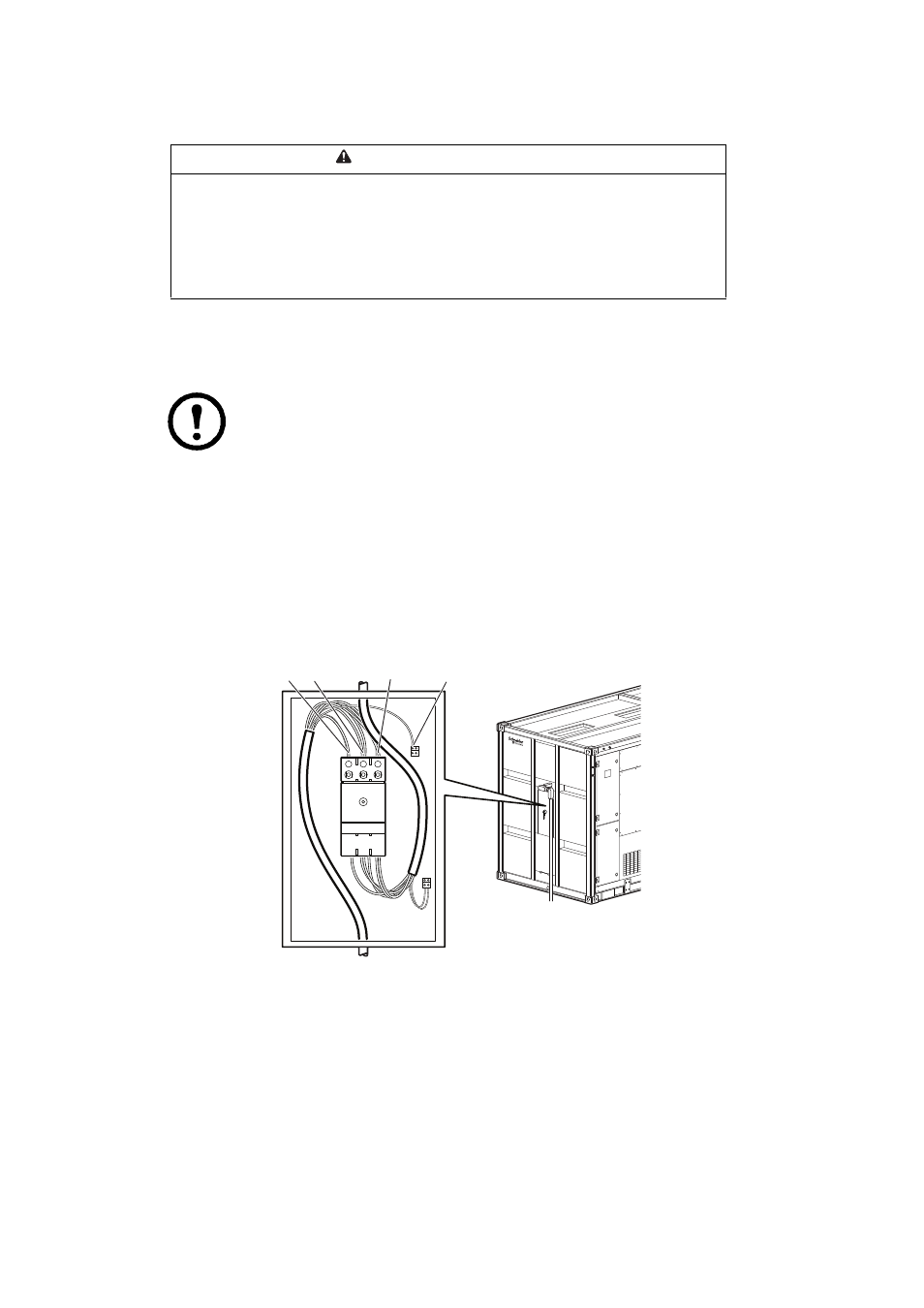

3. Проложите кабель к выключателю, как показано на рисунке, если такая схема
предусмотрена государственными и местными нормами. Если наличие кабельной петли не
предусмотрено нормами, выполните соединения в соответствии с требованиями
4. Подключите силовую проводку к выключателю. Подключите фазы в соответствии с
метками рядом с выключателем.
5. Подключите провод заземления к контакту заземления рядом с выключателем.
ПРЕДУПРЕЖДЕНИЕ
РИСК ПОВРЕЖДЕНИЯ ОБОРУДОВАНИЯ И ТРАВМ ПЕРСОНАЛА
Подключение электропитания к оборудованию должно выполняться только
персоналом, авторизованным компанией APC.
Несоблюдение этих инструкций может привести к серьезной травме, смерти
или повреждению оборудования.
SUPPLY
BLOWER
ACCESS
na3490a
L1 L2
L3
GND
Заземления
