133

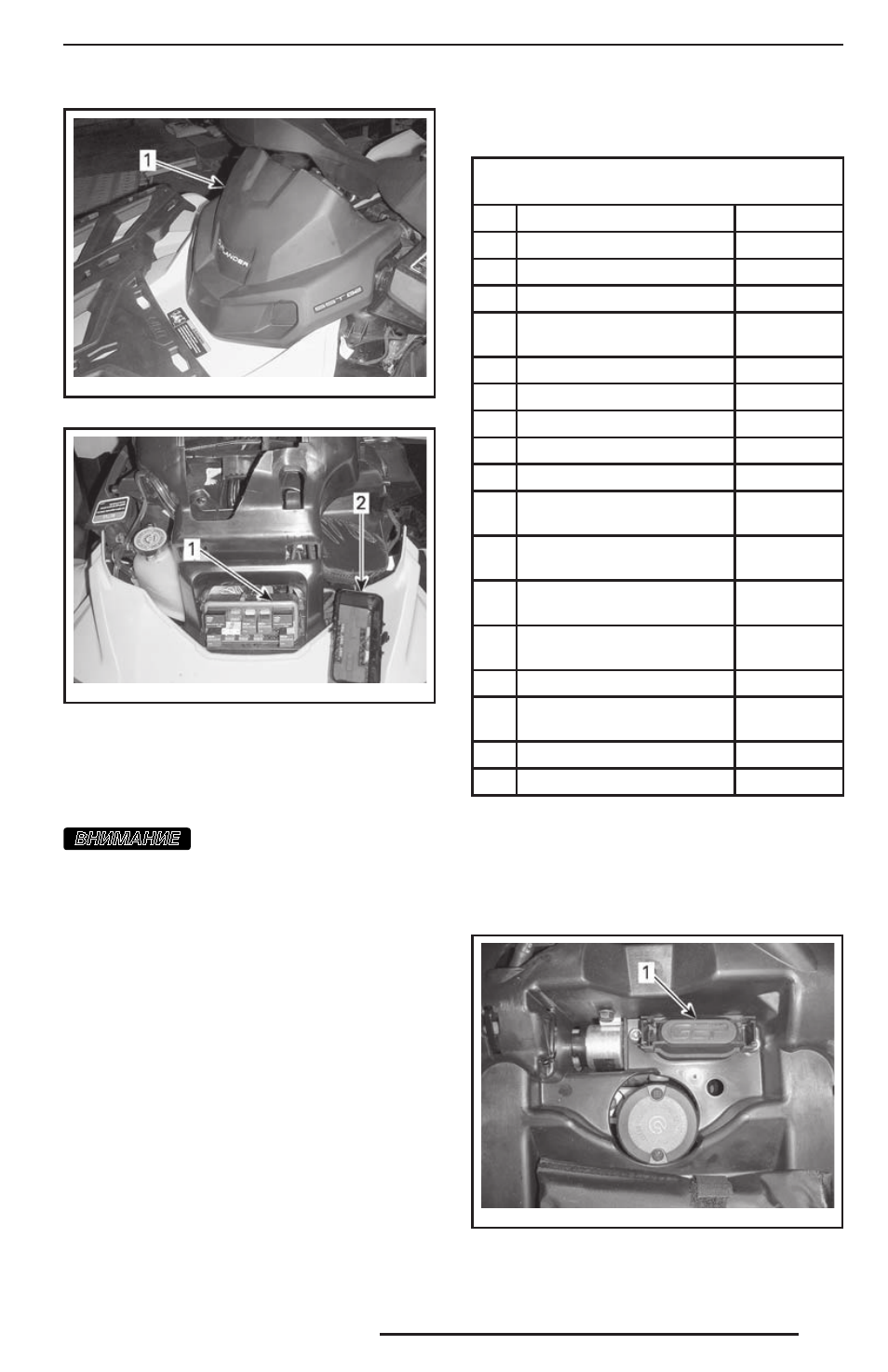

vmo2012-012-033 _a
1. Опора информационного центра
vmo2012-012-032 _a
1. Передний блок предохранителей
2. Крышка переднего блока предохранителей
ПРИМЕЧАНИЕ: Расположение предо-
хранителей указано на обратной сторо-
не крышки блока предохранителей.
ВНИМАНИЕ
Не допускается разме-
щение каких-либо предметов в перед-
нем сервисном отсеке.
Описание переднего блока
предохранителей
ПЕРЕДНИЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
R1
Реле вентилятора
—
R2
Главное реле
—
R3 Реле доп. оборудования
—
R4
Реле приборов
освещения
—
R5 Реле топливного насоса
—
R8
Реле стоп-сигналов
—
F4 Информационный центр
10 A
F5
Форсунки/зажигание
5 A
F6
Модуль ECM
5 A
F7
Лебёдка, 2WD/4WD
(если установлена)
5 A
F8
Замок зажигания, реле
стартера
5 A
F9
Вентилятор системы
охлаждения
25 A
F10 Органы управления для
CE/часы (модели CE)
5 A
F11
Световые приборы
30 A
F12 Электрическая розетка
(пост. тока)
15 A
F14
Доп. оборудование 2
15 A
F15
Топливный насос
5 A
Расположение заднего блока
предохранителей
Задний блок предохранителей распола-
гается под сиденьем, рядом с аккумуля-
торной батареей.
vmo2012-012-035 _b
1. Крышка заднего блока предохранителей
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
