• Обратите внимание, что сначала
присоединяется провод к
положительному ( + ) выводу
батареи. При отключении
аккумуляторной батареи
отсоедините сначала провод от
отрицательного (-) вывода, а затем
от положительного (+) вывода
батареи.
• Ненадежное крепление клемм
проводов на выводах
аккумуляторной батареи может
привести к нарушению
нормальной работы стартера.
• При неправильном подключении
проводов к положительному и
отрицательному выводам
аккумуляторной батареи или
отсоединении клемм проводов при
работающем двигателе система
электроснабжения подвесного
мотора будет выведена из строя.
• Запрещается размещать
топливный бак вблизи
аккумуляторной батареи.
Разъ¸м для подключени источника
постоянного напряжения для
зарядки аккумулятора (где
предусмотрено)
Разъ¸м постоянного напряжения
рассчитан на напряжение 12 В и
ток 6 А. Цепь зарядки защищена
предохранителем на 20 А, который
расположен под кожухом двигателя.
Штекер для разъ¸ма постоянного
напряжения поставляется вместе с
подвесным мотором (см. схему
электрооборудования на внутренней
стороне задней обложки). Обращайте
внимание на то, что положительный
(красный) провод аккумуляторной
батареи должен присоединяться к
положительному контакту разъ¸ма.
• Неправильное подключение
проводов аккумуляторной батареи
выведет из строя систему зарядку
и/или аккумуляторную батарею
• Разъ¸м должен быть чистым и
сухим и закрыт поставляемой в
комплекте резиновой крышкой,
когда не используется.
Разъ¸м постоянного напряжения
предназначен только для зарядки
аккумуляторной батареи. Требующие
электропитания вспомогательные
принадлежности должны
присоединяться к аккумуляторной

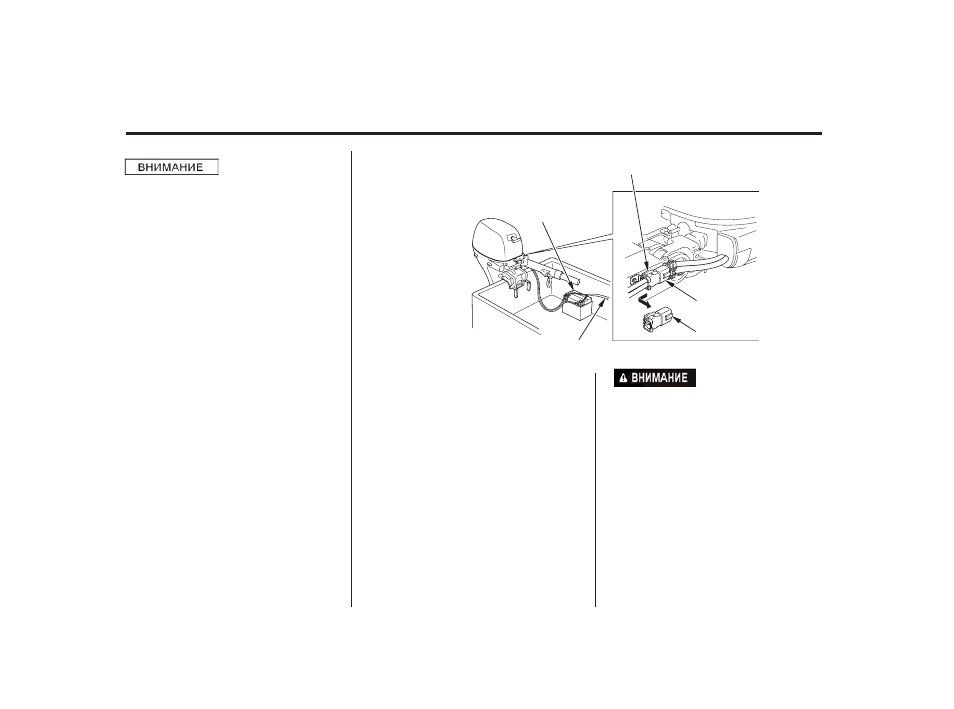

батарее, как показано на рисунке.
47
УСТАНОВКА
АККУМУЛЯТОРНАЯ
БАТАРЕЯ
- К ВСПОМОГАТЕЛЬНЫМ
ПРИНАДЛЕЖНОСТЯМ
КРЫШКА
РАЗЪЕМ ПОДКЛЮЧЕНИЯ
ПОСТОЯННОГО
НАПРЯЖЕНИЯ
- К АККУМУЛЯТОРНОЙ БАТАРЕЕ
