HONDA BF15D - Инструкция (Страница 44)

Процесс регулировки состоит из пяти
этапов (ручное изменение положения
колонки).
Регулировка на модификациях G è T
производится в четыре при¸ма.

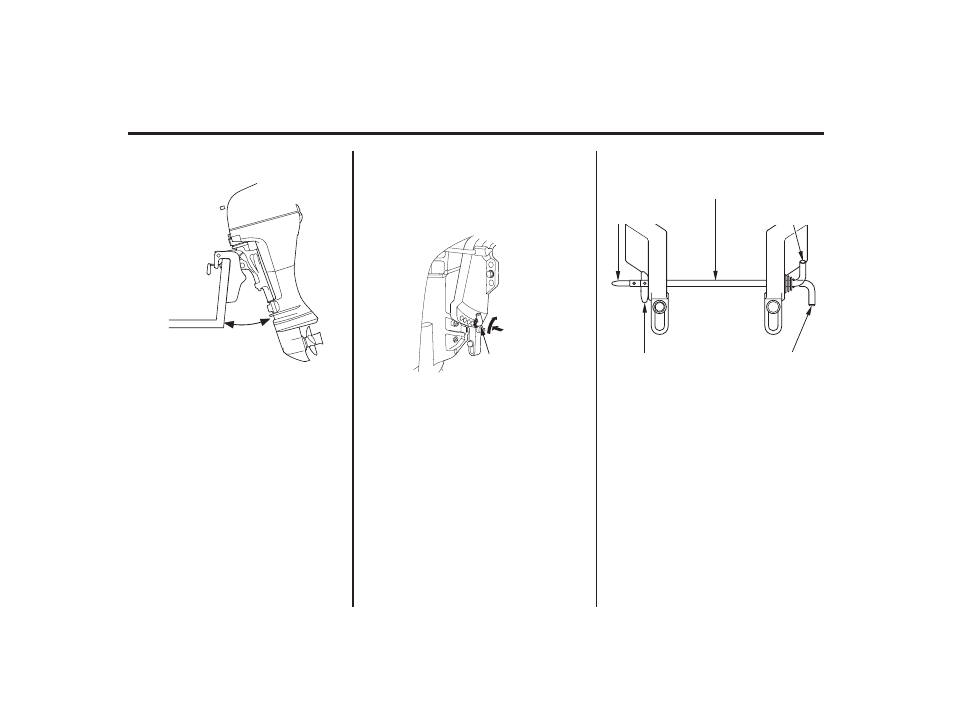

1. Наклоните подвесной мотор в
требуемое положение.
(Для устройства ручного подъ¸ма)
• BF8D/BF8B/BF10D/BF10B
(XH type/R type)
• BF15D/BF20D (G and T type)
2. (Для устройства ручного подъ¸ма)
• BF8D/BF8B/BF10D/BF10B
(XH type/R type)
• BF15D/BF20D (G and T type)
Нажмите на стопорный палец,
поверните его в разомкнутое
состояние и вытащите.
3. (Для устройства ручного подъ¸ма)
• BF8D/BF8B/BF10D/BF10B
(XH type/R type)
• BF15D/BF20D (G and T type)
Вставьте палец в требуемое
отверстие, поверните изогнутый
конец вниз, для того чтобы
зафиксировать палец.
После фиксации потяните за палец и
убедитесь в том, что палец не может
выйти из отверстия.
44
УСТАНОВКА
ПОВЕРНУТЬ
ИЗОГНУТЫЙ
КОНЕЦ
ПАЛЬЦА
ВВЕРХ
НАЖАТЬ
ПАЛЕЦ МЕХАНИЗМА
РЕГУЛИРОВКИ
НАКЛОНА КОЛОНКИ
РАЗОМКНУТОЕ
ПОЛОЖЕНИЕ ДЛЯ ИЗМЕНЕНИЯ
УГЛА НАКЛОНА
ПОЛОЖЕНИЕ
ФИКСАЦИИ ЗАКРЕПЛЕНИЕ
ПОЛОЖЕНИЯ
ПАЛЕЦ МЕХАНИЗМА
РЕГУЛИРОВКИ
НАКЛОНА КОЛОНКИ
