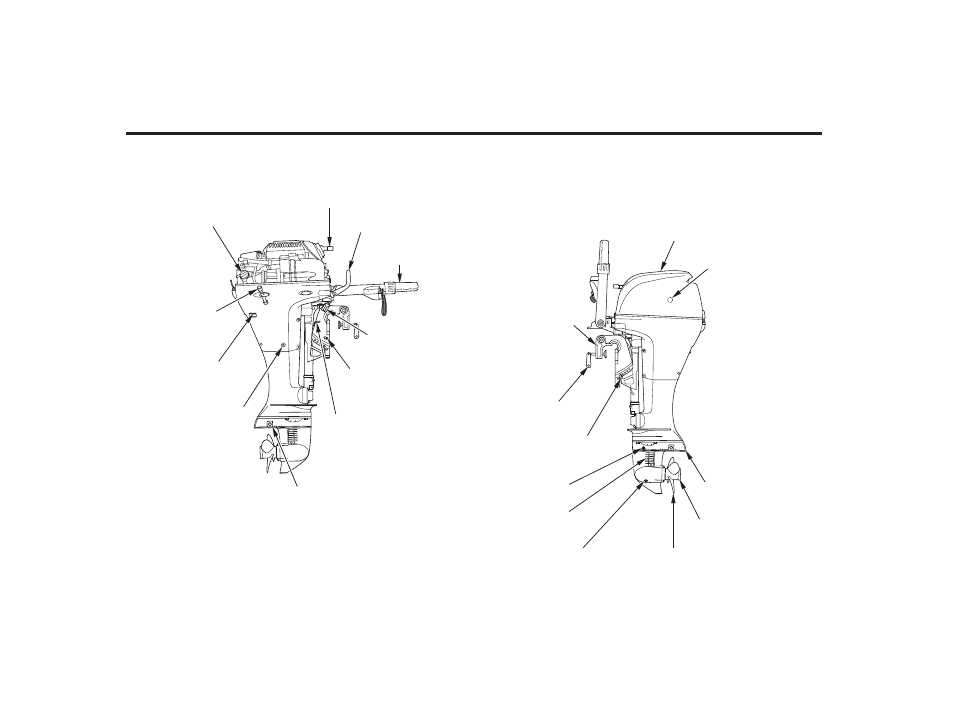

3. ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ ПОДВЕСНОГО МОТОРА
КРЫШКА МАСЛОЗАЛИВНОЙ
ГОРЛОВИНЫ
КЛАПАН ОТКЛЮЧЕНИЯ
СЕРВОПРИВОДА (только
для модификации Т)
РЫЧАГ ПОДЪЕМА
ДВИГАТЕЛЯ
(за исключением
модификаций G è T)
РУМПЕЛЬ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ
МУФТЫ РЕВЕРСА
РУЧКА СТАРТЕРА
РЫЧАГ МЕХАНИЗМА
ПОДЪЕМА ИЗ ВОДЫ
(Только для модификации G)
АНОД
РЕЗЬБОВАЯ ПРОБКА
МАСЛОСЛИВНОГО
ОТВЕРСТИЯ
КОНТРОЛЬНОЕ
ОТВЕРСТИЕ ПРОВЕРКИ
УРОВНЯ ВОДЫ
КОНТРОЛЬНЫЙ
МАСЛЯНЫЙ ЩУП
РУМПЕЛЬ (модификация Н)
КОЖУХ ДВИГАТЕЛЯ
ПРОБКА СЛИВНОГО
ОТВЕРСТИЯ МАСЛА ИЗ
РЕДУКТОРА
ГРЕБНОЙ ВИНТ
ВЫПУСКНОЕ ОТВЕРСТИЕ
ДЛЯ ОТРАБОТАВШИХ ГАЗОВ
АНТИКАВИТАЦИОННАЯ
ПЛИТА
ОТВЕРСТИЕ ДЛЯ
ПРИСОЕДИНЕНИЯ
ВОДЯНОГО ШЛАНГА
(под кожухом двигателя)
ВХОДНОЕ ОТВЕРСТИЕ
СИСТЕМЫ ВОДЯНОГО
ОХЛАЖДЕНИЯ
ПРОБКА ОТВЕРСТИЯ
ПРОВЕРКИ УРОВНЯ
МАСЛА В РЕДУКТОРЕ
ПАЛЕЦ МЕХАНИЗМА
РЕГУЛИРОВКИ
НАКЛОНА МОТОРА
ВИНТ СТРУБЦИНЫ
ТРАНЦЕВЫЙ
КРОНШТЕЙН
(СТРУБЦИНА)
