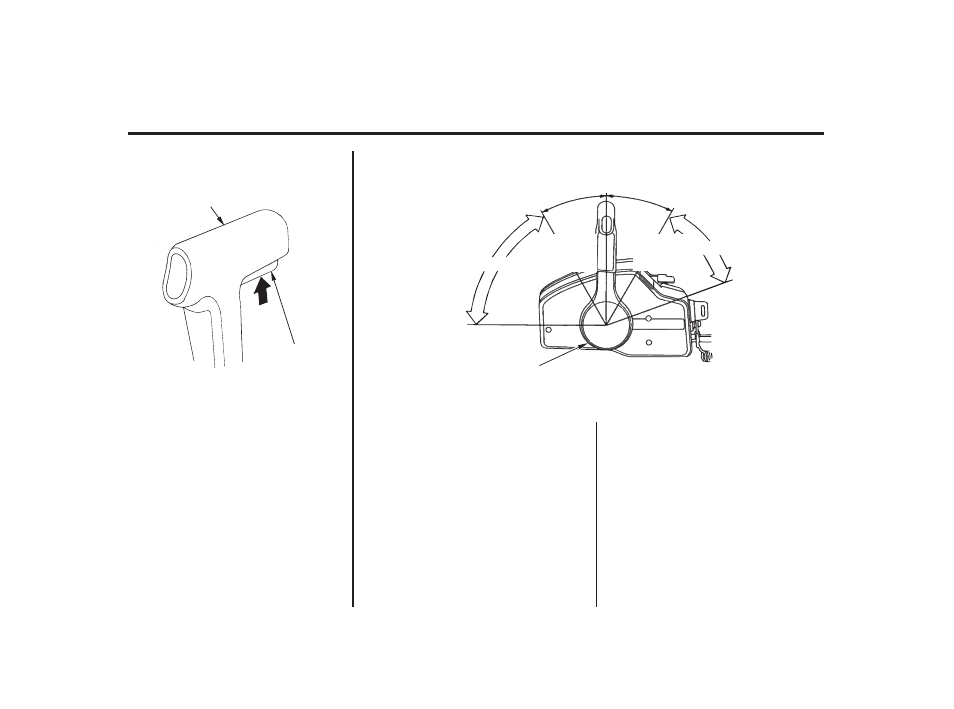

РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ (модификация R)
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
КНОПКА
ФИКСАТОРА
РЫЧАГА
В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
Включение переднего или заднего хода
отключение гребного винта и
изменение скорости хода может
выполняться рычагом дистанционного
управления. Нажмите кнопку
фиксатора рычага перед тем, как
передвинуть рычаг дистанционного
управления.
ПЕРЕДНИЙ ХОД:
При перемещении рычага в положение
ПЕРЕДНИЙ ХОД (примерно на угол 30
градусов вперед от нейтрального
положения) включается передача
переднего хода. При дальнейшем
перемещении рычага в том же
направлении происходит увеличение
степени открытия дроссельной
заслонки и увеличение скорости
движения лодки передним ходом.
НЕЙТРАЛЬ:
Двигатель отключен от гребного винта.
ЗАДНИЙ ХОД:
При перемещении рычага в положение
ЗАДНИЙ ХОД (примерно на угол 30
градусов назад от нейтрального
положения) включается передача
заднего хода. При дальнейшем
перемещении рычага в том же
направлении происходит увеличение
степени открытия дроссельной
заслонки и увеличение скорости
движения лодки задним ходом.
26
ОРГАНЫ УПРАВЛЕНИЯ (модификация R)
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
F (впер¸д)
N (нейтраль)
R(задний ход)
ПЕРЕКЛЮЧЕНИЕ
МУФТЫ РЕВЕРСА
НИЗКИЕ
ОБОРОТЫ
ДВИГАТЕЛЯ
ОБОРОТЫ ДВИГАТЕЛЯ
ВЫСОКИЕ
ОБОРОТЫ
ДВИГАТЕЛЯ
ВЫСОКИЕ
ОБОРОТЫ
ДВИГАТЕЛЯ
ОБОРОТЫ ДВИГАТЕЛЯ
НИЗКИЕ
ОБОРОТЫ
ДВИГАТЕЛЯ
ПЕРЕКЛЮЧЕНИЕ
МУФТЫ РЕВЕРСА
