91
ESP
AÑOL
GENERAL
Requisitos de potencia:
Voltaje de funcionamiento: DC 14,4 V
(tolerancia de 11 V a 16 V)
Sistema de puesta a tierra: Negativo a masa
Temperatura de funcionamiento admisible:
0°C a +40°C
Dimensiones (An
× Al × Pr):
Tamaño de instalación:
• Con la placa de montaje del manguito
tipo B (estándar)
182 mm × 52 mm × 165 mm
• Con la placa de montaje del manguito
tipo A
182 mm × 52 mm × 160 mm
Tamaño del panel:
188 mm
× 58 mm × 14 mm
Peso: 2,25 kg (incluyendo monitor)
○ ○ ○ ○ ○ ○ ○ ○ ○
Unidad oculta
Terminales de entrada:
AV INPUT 1/2:
Audio: 0,5 Vrms (Izquierdo/derecho)
Vídeo (compuesto): 1 Vp-p/75
Ω
Terminales de salida (nivel/impedancia):
AV OUTPUT:
Audio: 2,0 V/20 k Ω de carga (plena
escala)
Vídeo (compuesto): 1 Vp-p/75
Ω
PRE OUT:
Audio: 2,0 V/20 k
Ω de carga (plena
escala)
Otros terminales:
Sistema de integración (TO MAIN UNIT)
Antena FM/AM (FM/AM ANTENNA)
AV bus (AV BUS)
Cambiador de CD (TO CHANGER)
Cámara de retrovisión/Altavoz central
(BACKCAMERA REMOTE/CENTER SPEAKER)
Cable de alimentación (POWER)
Dimensiones (An × Al × Pr):
230 mm
× 35 mm × 181 mm
Peso: 1,3 kg
El diseño y las especificaciones se
encuentran sujetos a cambios sin previo
aviso.

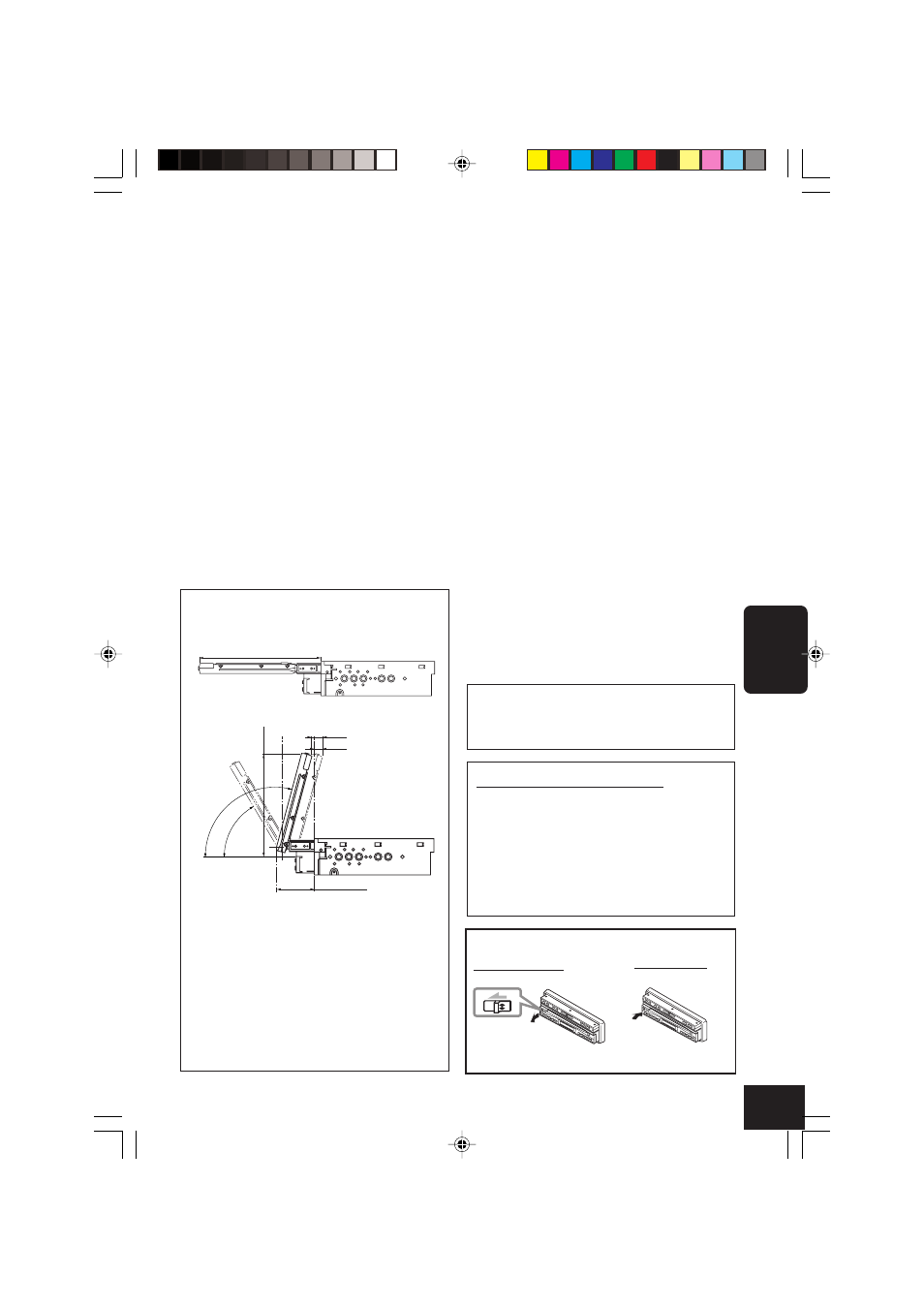

Espacio requerido para expulsar el
monitor
PRECAUCIÓN: Cuando se extraer el
monitor, deje un espacio abierto para que
pueda salir. De lo contrario, el monitor
podría obstaculizar las operaciones del
volante de dirección y de la palanca de
cambios, y provocar un accidente de tráfico.
mm
Acerca del error de seguimiento:
El error de seguimiento podría suceder al
conducir por caminos muy accidentados.
Esto no produce daños a la unidad ni al
disco, pero resultará muy molesto.
Se recomienda detener la reproducción del
disco cuando deba conducir por caminos
muy accidentados.
177
Desmontaje del panel de control
Para desmontar
Para instalar
60˚
105˚
51.8
143.3
15
12.2
