АВТОВАЗ Lada 4x4 - Инструкция (Страница 7)

ПРОБКА ТОПЛИВНОГО БАКА
Для доступа к пробке 1 (рис. 5)
топливного бака откройте крышку
2, расположенную на правой сто-
роне кузова автомобиля.
КАПОТ АВТОМОБИЛЯ
Для доступа в моторный отсек
потяните на себя рычаг 1 (рис. 6) и
затем поднимите капот 3 (рис. 7)
так, чтобы его упор 2 вошел в ог-
раничитель кронштейна 1. При за-
крывании капота слегка подними-
те его, выведите упор из ограни-
чителя кронштейна и плавно опус-
тите капот. Нажмите на капот в
районе замка до срабатывания
последнего.
7

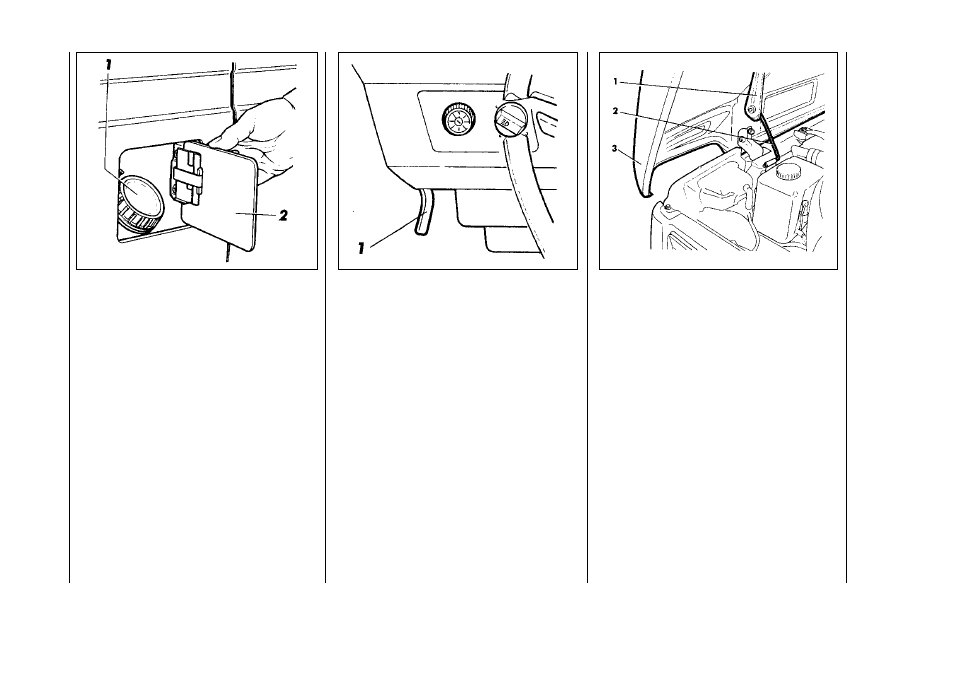

Рис. 5. Пробка топливного бака Рис. 6. Рычаг привода замка капота Рис. 7. Упор капота
