ЗАМЕНА ЛАМП
При замене ламп используйте
лампы, указанные в приложении 2.
Для замены лампы в фаре от-
верните винты 1 (рис. 43) крепле-
ния декоративной облицовки 2 ра-
диатора и снимите ее, ослабьте
винты 3 крепления обода оптичес-
кого элемента, поверните обод
против часовой стрелки и снимите
его. Выньте оптический элемент 4,
снимите колодку, выведите из па-
зов усики пружинной защелки и
извлеките лампу.
Чтобы заменить лампу в заднем
фонаре, снимите с внутренней
стороны багажного отделения
пластмассовую заглушку, отсое-
дините колодку с гнезда 3 (рис. 44),
сожмите фиксаторы 2 основания 1
и снимите ее в сборе с лампами.
Затем нажмите на лампу, повер-
ните ее против часовой стрелки
и выньте ее из гнезда.
Для замены ламп в фонаре ос-
вещения номерного знака, отвер-
ните винты 1 (рис. 45) крепления
фонаря, выньте его из гнезда и
снимите рассеиватель 2.
Чтобы заменить перегоревшую
лампу 2 (рис. 46) в плафоне 1 ос-
вещения салона, аккуратно потя-
ните его на себя. Плафон удержи-
вается в выемке центральной
стойки двумя пружинами 3.
Для замены лампы в переднем
фонаре отверните винты крепле-
ния рассеивателя, снимите рассе-
иватель, нажмите на перегорев-
шую лампу, поверните против ча-
совой стрелки и выньте ее.
45

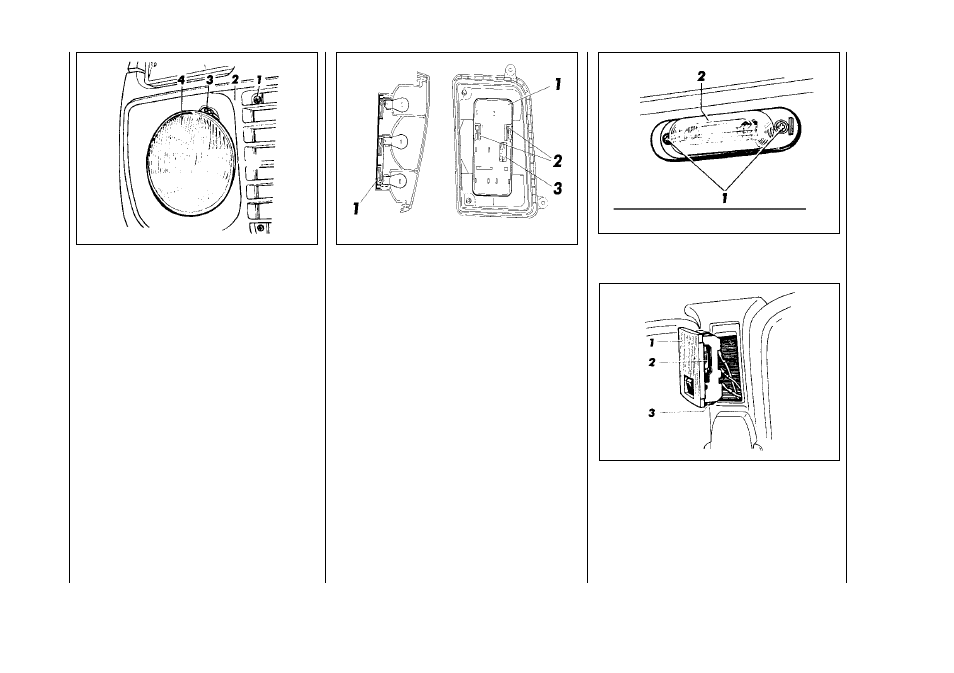

Рис. 43. Фара Рис. 44. Задний фонарь
Рис. 45. Фонарь освещения
номерного знака
Рис. 46. Плафон освещения
салона
