УРОВЕНЬ ТОРМОЗНОЙ

ЖИДКОСТИ

Уровень жидкости в бачке 1 (рис. 33)

при установленной крышке 2 должен
быть по нижнюю кромку заливной
горловины. Для визуального контро-
ля бачок выполнен из полупрозрач-
ного материала. Нажатием толка-
теля 3 на крышке бачка проверьте
исправность работы датчика ава-
рийного уровня: при включенном
зажигании в комбинации приборов
должна загореться лампа аварийно-
го состояния рабочей тормозной
системы.

При эксплуатации автомобиля

особое внимание уделяйте состоя-
нию гибких шлангов, так как они
подвергаются воздействию воды,
грязи, песка и соли. В случае выяв-
ления мелких трещин на наружной
оболочке шланга или при появлении
вздутий при нажатии на педаль тор-
моза необходимо произвести заме-
ну шланга на новый.

Через три года эксплуатации тор-

мозную жидкость в системе необхо-
димо заменить. Это связано с тем,
что тормозная жидкость впитывает
влагу из окружающей среды, кото-
рая приводит к понижению ее тем-
пературы кипения. Кроме того, со-
держание воды может вызвать кор-
розию деталей рабочей тормозной
системы.

Тормозная жидкость ядовита! По-

этому ее следует хранить в плотно

закрытой таре и вне досягаемости
детей.

Не допускайте попадания тормоз-

ной жидкости на лакокрасочное по-
крытие кузова — это может привес-
ти к его повреждению.

На кронштейне бачка гидроприво-

да тормозов в вариантном исполне-
нии имеется патрон 4 подключения
переносной лампы.

УРОВЕНЬ ЖИДКОСТИ

В БАЧКЕ ГИДРОПРИВОДА

ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

Уровень жидкости в бачке (рис. 34)

проверяйте визуально и при необхо-
димости доливайте ее до нижней
кромки заливной горловины. Если

приходится часто доливать жид-
кость, проверьте герметичность си-
стемы и устраните неисправность.

Замена тормозной жидкости в ги-

дроприводе выключения сцепления
так же, как и ее замена в гидропри-
воде рабочей тормозной системы
должна проводиться через 3 года.

ГИДРОУСИЛИТЕЛЬ

РУЛЕВОГО УПРАВЛЕНИЯ

Для обеспечения нормальной ра-

боты гидравлического усилителя ру-
левого управления (устанавливает-
ся в вариантном исполнении)
необ-
ходимо регулярно контролировать
уровень рабочей жидкости в бачке 2
(рис. 35) гидроусилителя. Уровень

40

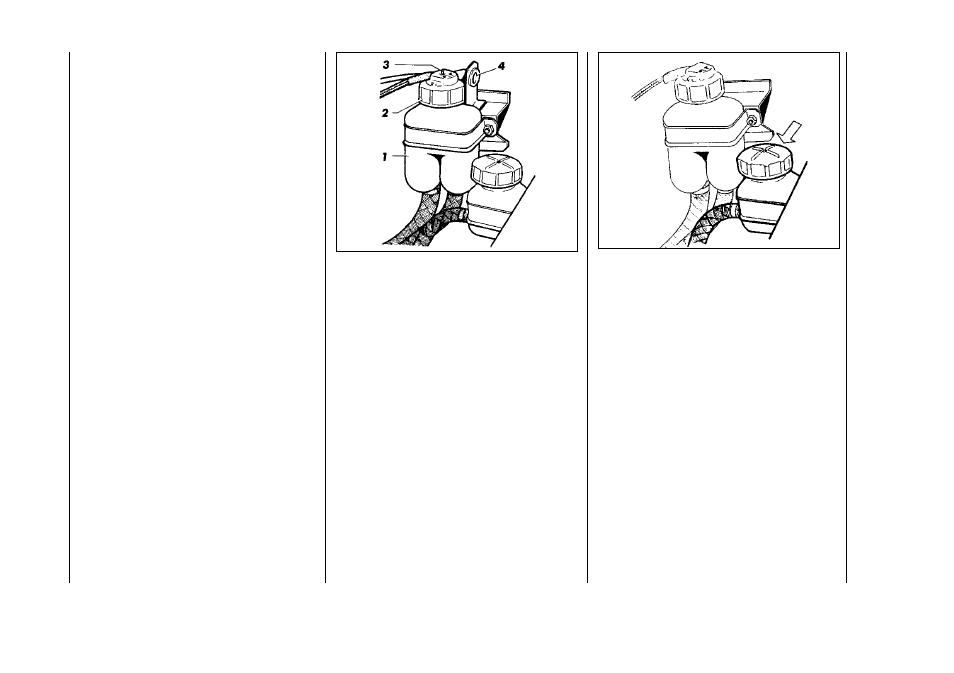

Рис. 33. Бачок гидропривода

тормозов

Рис. 34. Бачок гидропривода

выключения сцепления
