Перегоревшую лампу в боковом
указателе поворота заменяйте по-
сле снятия патрона с лампой со
стороны моторного отсека.
Для замены лампы в комбина-
ции приборов отверните винты 4
(рис. 16), снимите щиток 2, отвер-
ните гайки крепления комбина-
ции, выньте ее из панели и отсое-
дините от комбинации приборов
колодки. Патрон с перегоревшей
лампой поверните против часовой
стрелки и выньте его из гнезда.
Лампу из патрона извлекайте пу-
тем нажатия на нее и поворота
против часовой стрелки.
ЗАМЕНА ПЛАВКИХ
ПРЕДОХРАНИТЕЛЕЙ
Плавкие предохранители уста-
новлены в двух блоках (рис. 47) и
удерживаются в них пружинными
контактами. Защищаемые ими це-
пи указаны в табл. 2.
В случае повторного выхода из
строя предохранителя для выяс-
нения и устранения причин, вы-
звавших его оплавление, обрати-
тесь на предприятие технического
обслуживания.
Недопустима установка само-
дельной перемычки или предохра-
46
Рис. 48. Дополнительные
предохранители
нителя другого номинала взамен
перегоревшего.
Плавкими предохранителями не
защищаются электрические цепи
зажигания, пуска двигателя, гене-
ратора (за исключением обмотки
возбуждения), реле ближнего све-
та фар, реле дальнего света фар.
На автомобилях с двумя электро-
вентиляторами системы охлажде-
ния их цепи защищает 16-й предо-
хранитель с номиналом по току 16 А.
На автомобилях с ЭСУД на левой
обивке передка под панелью при-
боров дополнительно устанавли-
вается колодка (см. рис. 48) с пре-
дохранителями, которые защища-
ют элементы систем впрыска.
Неисправный предохранитель оп-
ределяется по вышедшим из
строя цепям, которые он защища-
ет, в соответствии с таблицей 3.
На автомобиле с системой цент-
рального впрыска топлива отдель-
ный красный предохранитель в
пучке проводов на 50 А защищает
цепь подогревателя впускной тру-
бы. На автомобиле с системой
распределенного впрыска топли-
ва 2-й предохранитель на 30 А за-
щищает цепь электровентилято-
ров системы охлаждения.

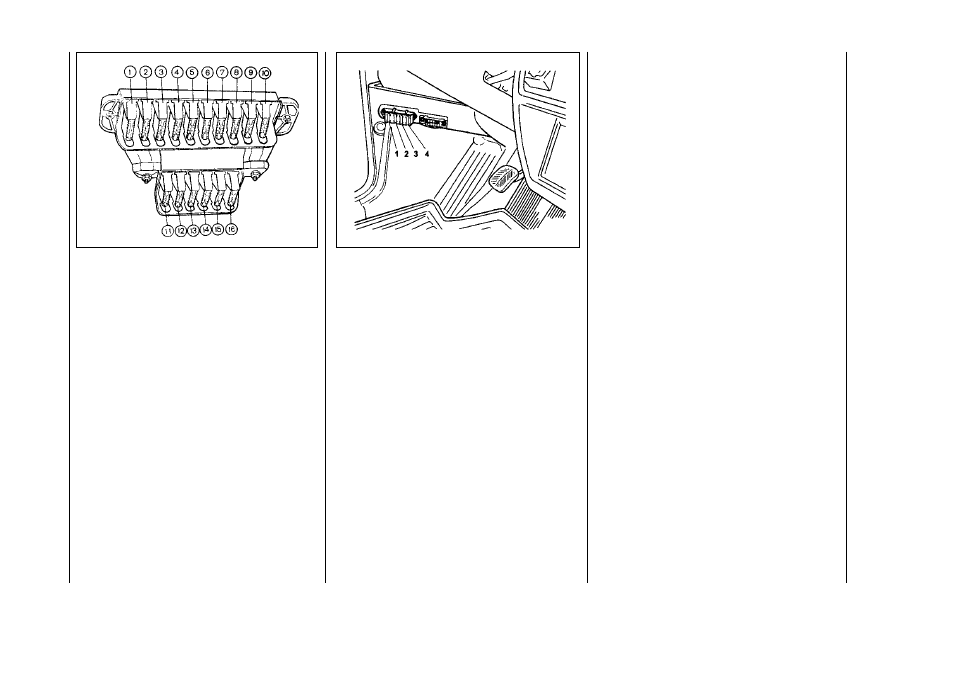

Рис. 47. Плавкие предохранители
