9
Прибор,
●
●
устанавливаемый под
раковиной, для снабжения одной водозаборной точки
Русский

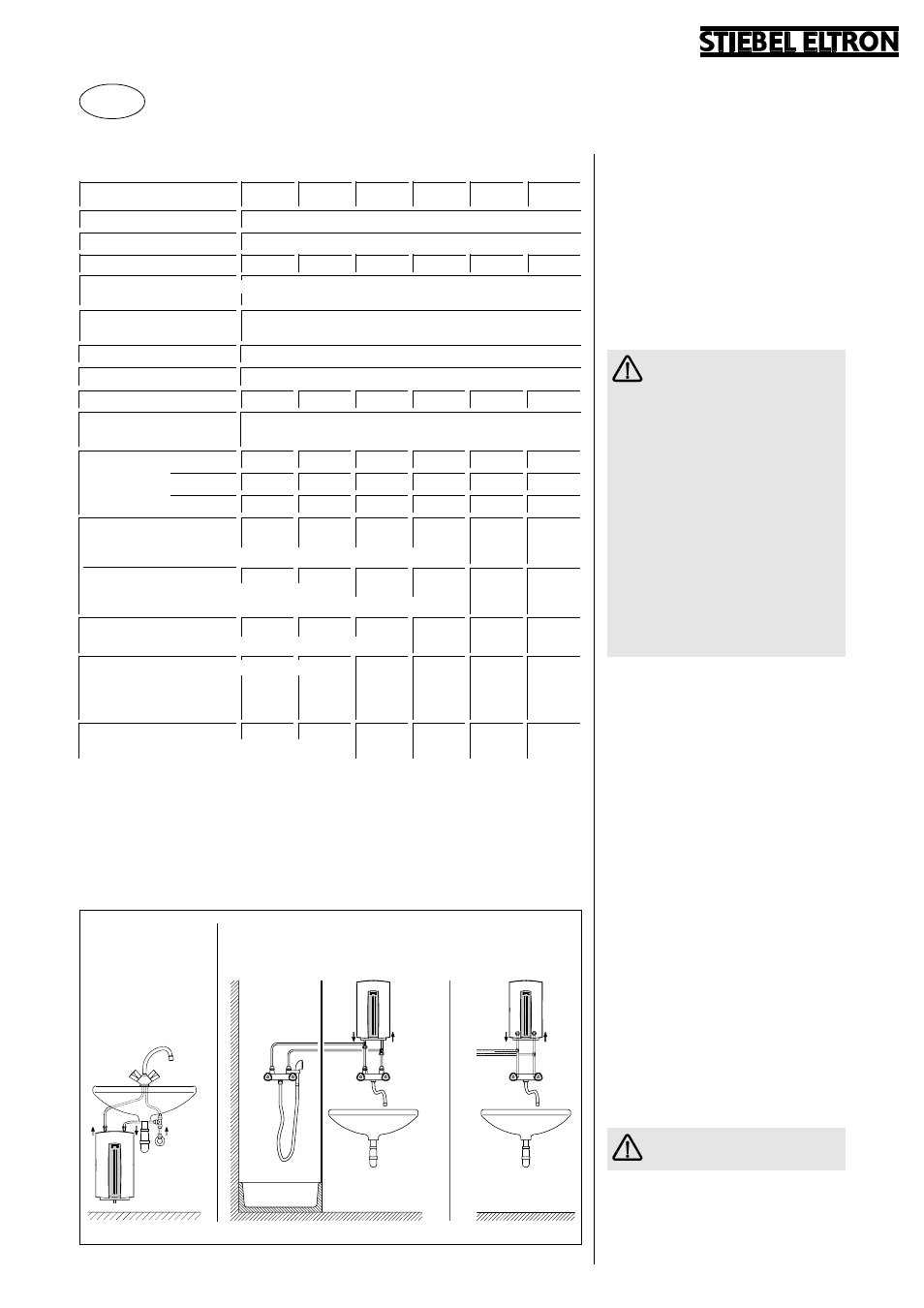

Рис. 4
7052.02
Технические характеристики
DHC 3 U
DHC 3, DHC 4, DHC 6, DHC 8
DHC 6 U
*
Наружная резьба
●
Соответствует
табл. 2
7051.01
Тип
DHC 3 U DHC 6 U DHC 3
DHC 4
DHC 6
DHC 8
Конструкция
Закрытая
Номинальный объем л
0,5
Вес
кг 2,1
2,5
2,0
2,1
2,4
2,4
Номинальное избыточное
бар 10
давление
Класс защиты по
I
IEC 335-1
Вид защиты IEC 529
IP 24
Сертификация
ГОСТ
Подключение воды*
G 3/8
G 3/8
G 1/2
G 1/2
G 1/2
G 1/2
Электрическое
220 . . . 240 В/1 фаза
подключение
Номинальная кВт 220 В 3,2
6,0
2,7
4,0
6,0
8,0
мощность
кВт 230 В 3,5
6,6
3,0
4,4
6,6
8,8
кВт 240 В 3,8
7,2
3,3
4,8
7,2
9,6
Прибор,
●
●
●
●
устанавливаемый над раковиной, для
снабжения одной или нескольких водозаборных точек
Минимальный
л/мин 1,2
2,3
1,2
1,4
2,3
2,9
объем протока, необходимый для включения
Минимальное давление, необходимое
для включения
бар 0,35
0,35
0,35
0,3
0,35
0,3
при объемах
л/мин > 1,2
> 2,3
> 1,2
> 1,4
> 2,3
> 2,9
протока
Максимальная
°C 25
25
30
20
30
25
допустимая температура входящей воды
Краткое описание
Гидравлически управляемый
проточный водонагреватель DHC
фирмы Stiebel Eltron является
напорным прибором для нагрева
холодной воды (см.табл. 2).
Прибор может обеспечить горячей
водой одну или несколько
водозаборных точек.
Место монтажа
Прибор предназначен для
нагрева питьевой воды.
Прибор должен быть установлен в
закрытом, незамерзающем
помещении, по возможности
недалеко от точек водозабора.
Демонтированные приборы
необходимо хранить в
незамерзающем помещении, т.к.
в приборе остается вода.
Прибор DHC следует монтировать
вертикально в соответствии с
рис. 4.
Монтаж под раковиной:
DHC 3 U è DHC 6 U
Монтаж над раковиной:
DHC 3, DHC 4, DHC 6 è DHC 8.
Необходимо учитывать:
Постановления местных
энергоснабжающих
организаций.
Постановления местных
водоснабжающих организаций.
Далее необходимо учитывать
Данные на шильде прибора
Технические характеристики
Прибор монтировать на стене
Дополнительный обогрев труб
недопустим
Материал для водопровода:
подвод холодной воды:
сталь или медь
подвод горячей воды:
медь
Электрическое подключение к
стационарно проложенной
электропроводке (кроме DHC 3 U
с проводом подключения).
Должно быть предусмотрено
разделение контактов от сети на
расстояние минимум 3 мм по
всем полюсам с помощью
предохранителей.
Прибор должен быть
заземлен (см.рис. 14).
Недопустимо применение
арматуры, предназначенной для
приборов открытого типа.
Предохранительный клапан не
требуется.
