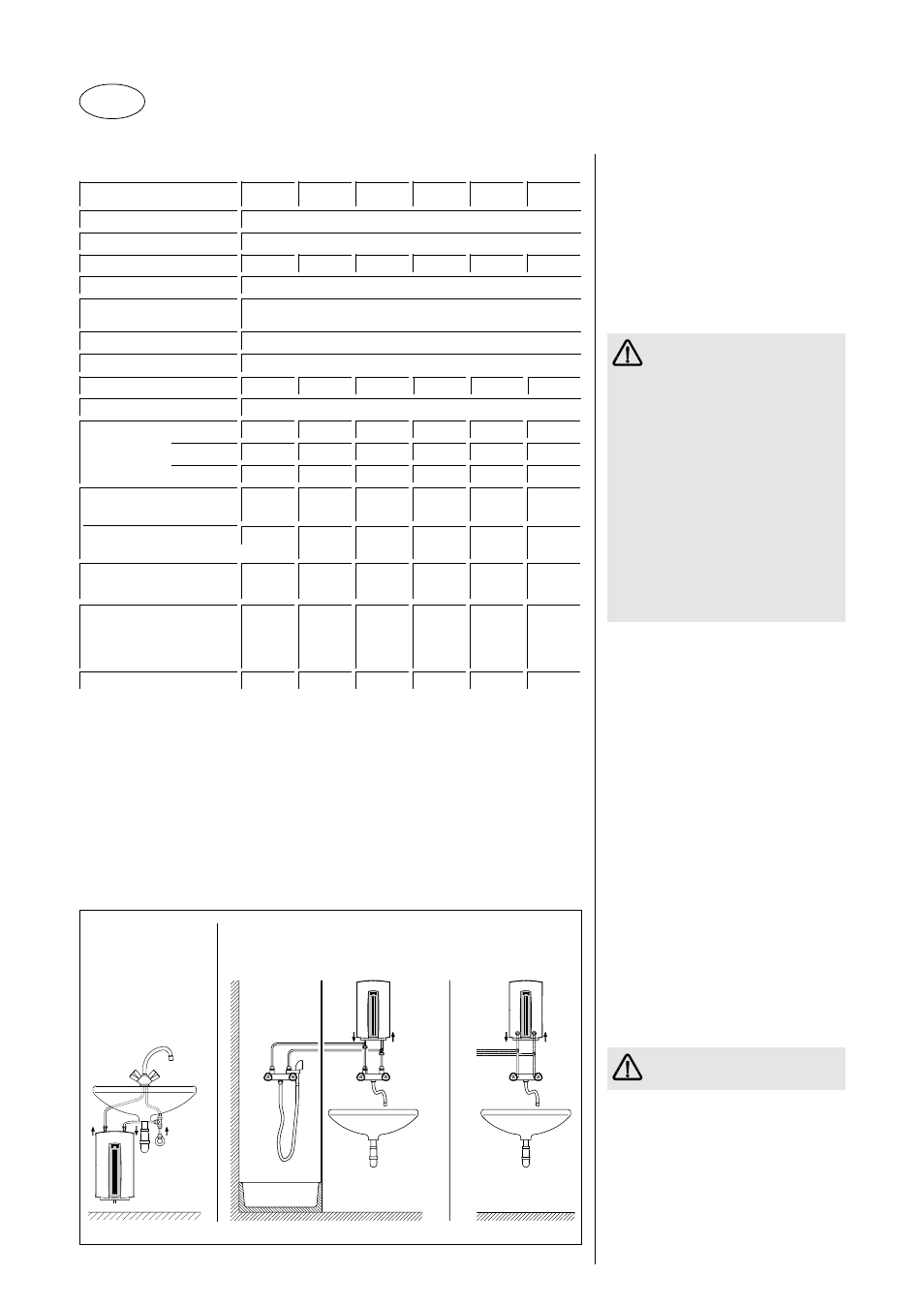

4. ábra
7052.02
Mûszaki adatok
DHC 3 U
DHC 3, DHC 4, DHC 6, DHC 8
DHC 6 U
*
külsô menet
●
alkalmas
2. tábl.
7051.01
típus
DHC 3 U DHC 6 U DHC 3
DHC 4
DHC 6
DHC 8
Rövid leírás
A DHC típusú, átfolyó rendszerû
Stiebel Eltron vízmelegítôk
hidraulikus szabályozású, nyomásos
készülékek, melyek vízmelegítésére
szolgálnak (ld. a 2. táblázatot), és
egy vagy több vízvételi hely
ellátására alkalmasak.
A telepítés helye
A készülék (az ivóvízhálózatra
csatlakoztatva) kizárólag
melegvíz elôállítására alkalmas.
Szereljék fel a készüléket egy zárt,
fagymentes helyiségben
lehetôleg a vízvételi hely közvetlen
közelében. Tárolják a leszerelt
készülékeket is fagymentes helyen,
mert mindig marad egy kevés víz
bennük.
A DHC készülékeket függôlegesen,
a 4. ábra szerint szereljék fel.
mosdó alatti:
DHC 3 U, DHC 6 U,
mosdó feletti:
DHC 3, DHC 4, DHC 6, DHC 8.
Elôírások és rendeletek
az Elektromos Mûvek elôírásai
a Vízmûvek elôírásai
Kérjük, vegyék továbbá
figyelembe:
az adattáblán feltüntetett aktuális
adatokat,
a mûszaki adatokat,
a készülék korrekt helyzetét.
Kisérôfûtés alkalmazása tilos!
az elôírt szerelési anyagokat:
hidegvízvezeték:
acél-, vagy vörösréz
melegvízvezeték:
vörösréz;
Elektromos csatlakoztatás csak fix
vezetékezéssel lehetséges (kivéve
a DHC 3 U, csatlakozókábellel)!
A készüléket pl. biztosíték
alkalmazásával a hálózattól
minden pólusán minimum 3 mm-
es szakaszon függetleníthetôvé
kell tenni.
Lássák el védôföldeléssel a
készüléket (ld. a 14. ábrát)!
Nyitott készülékek számára
készült armatúrák nem
alkalmazhatók.
Biztonsági szelep alkalmazása
nem szükséges.
kivitel
zárt
névleges térfogat
l
0,5
tömeg
kg 2,1
2,5
2,0
2,1
2,4
2,4
névleges túlnyomás
bar
10
érintésvédelmi osztály
I
IEC 335-1
érintésvédelem IEC 529
IP 24
próbajelzés
lásd a készülék adattábláján
vízcsatlakozás*
G 3/8
G 3/8
G 1/2
G 1/2
G 1/2
G 1/2
elektromos csatlakozás
1/N/PE ~ 220 . . . 240 V
névleges
220 V kW 3,2
6,0
2,7
4,0
6,0
8,0
teljesítmény
230 V kW 3,5
6,6
3,0
4,4
6,6
8,8
240 V kW 3,8
7,2
3,3
4,8
7,2
9,6
mosdó alatti készülék
●
●
egy vízvételi hely ellátására
mosdó feletti készülék egy
●
●
●
●
vagy két vízvételi hely ellátására
kapcsolási
l/min 1,2
2,3
1,2
1,4
2,3
2,9
vízmennyiség
kapcsolási nyomás
nyomásveszteség
bar 0,35
0,35
0,35
0,3
0,35
0,3
átáramló
l/perc > 1,2
> 2,3
> 1,2
> 1,4
> 2,3
> 2,9
vízmennyiségnél
max. hidegvízhôfok
°C 25
25
30
20
30
25
