48
Монтаж и техническое обслуживание тренажеров Elliptical Fitness Crosstrainers: EFX 883 / 833
После того как консоль поставлена на монтажную рейку,
рассоедините кабели жгута и подключите их к
соответствующим разъемам в консоли. Сопоставимость
кабелей и разъемов приведена ниже в таблице и на
рисунке.

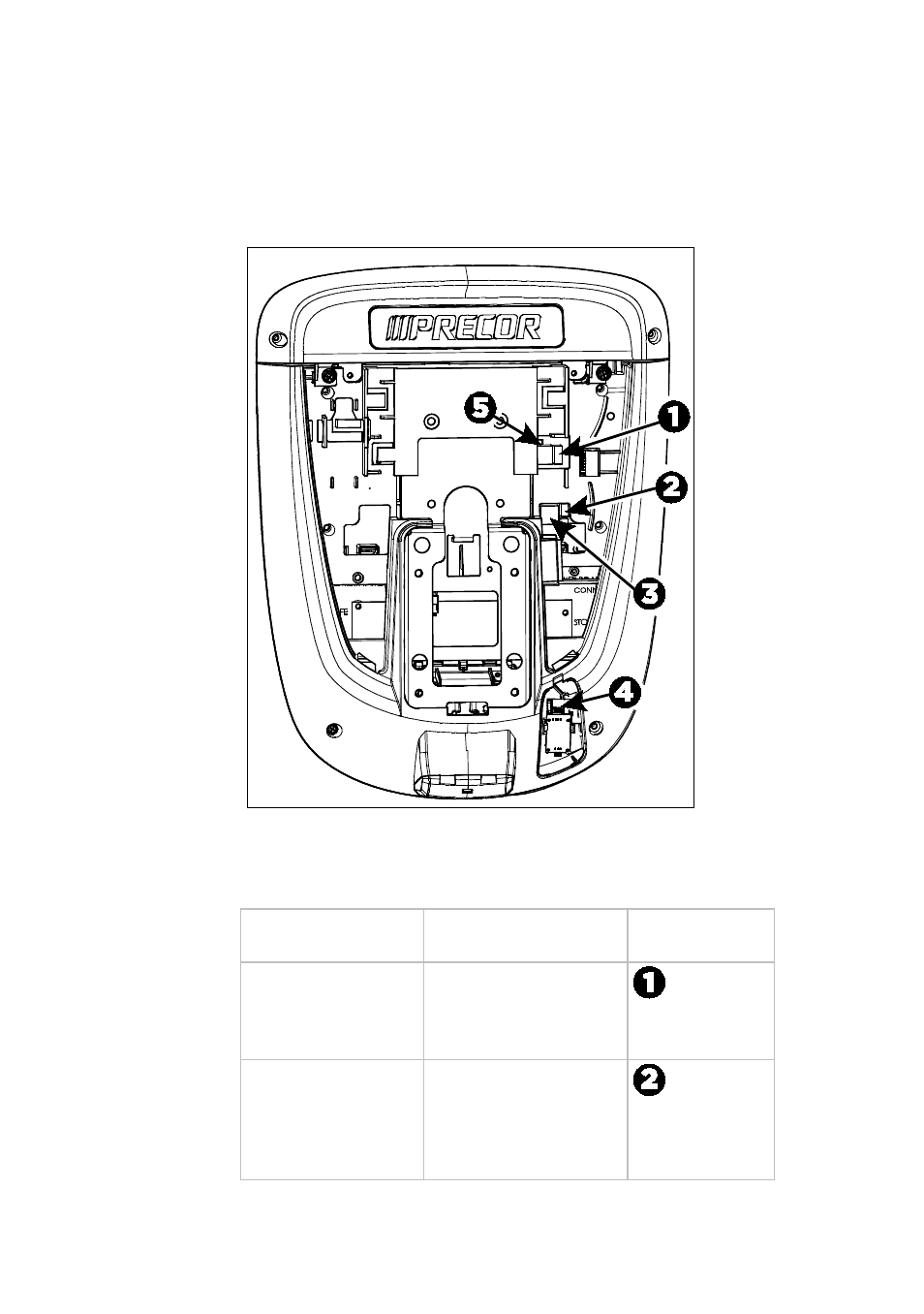

Рис. 33: Кабельные соединения, консоли Р30 и Р10
Таблица 2. Внутренние разъемы кабелей P30 и Р10
Кабель Тип разъема Расположение
разъемов цепи
Клавиша
безопасности
(только для беговых
дорожек)
полоска с шестью
контактами, с
фиксаторами
Датчик
автоматической
остановки (только
для беговых
дорожек)
полоска с четырьмя
контактами, с
фиксаторами
