44
Монтаж и техническое обслуживание тренажеров Elliptical Fitness Crosstrainers: EFX 883 / 833
Завершение установки пульта (P80)
Важно! Чтобы для установки заднего кожуха пульта было
достаточно пространства, необходимо ослабить скобу,
удерживающую верхние концы рукояток. В противном
случае кожух может сломаться. С помощью
³ ₁₆
-дюймового
торцевого ключа ослабьте в скобе два винта с головкой под
отвертку, вывернув их на два-три оборота.

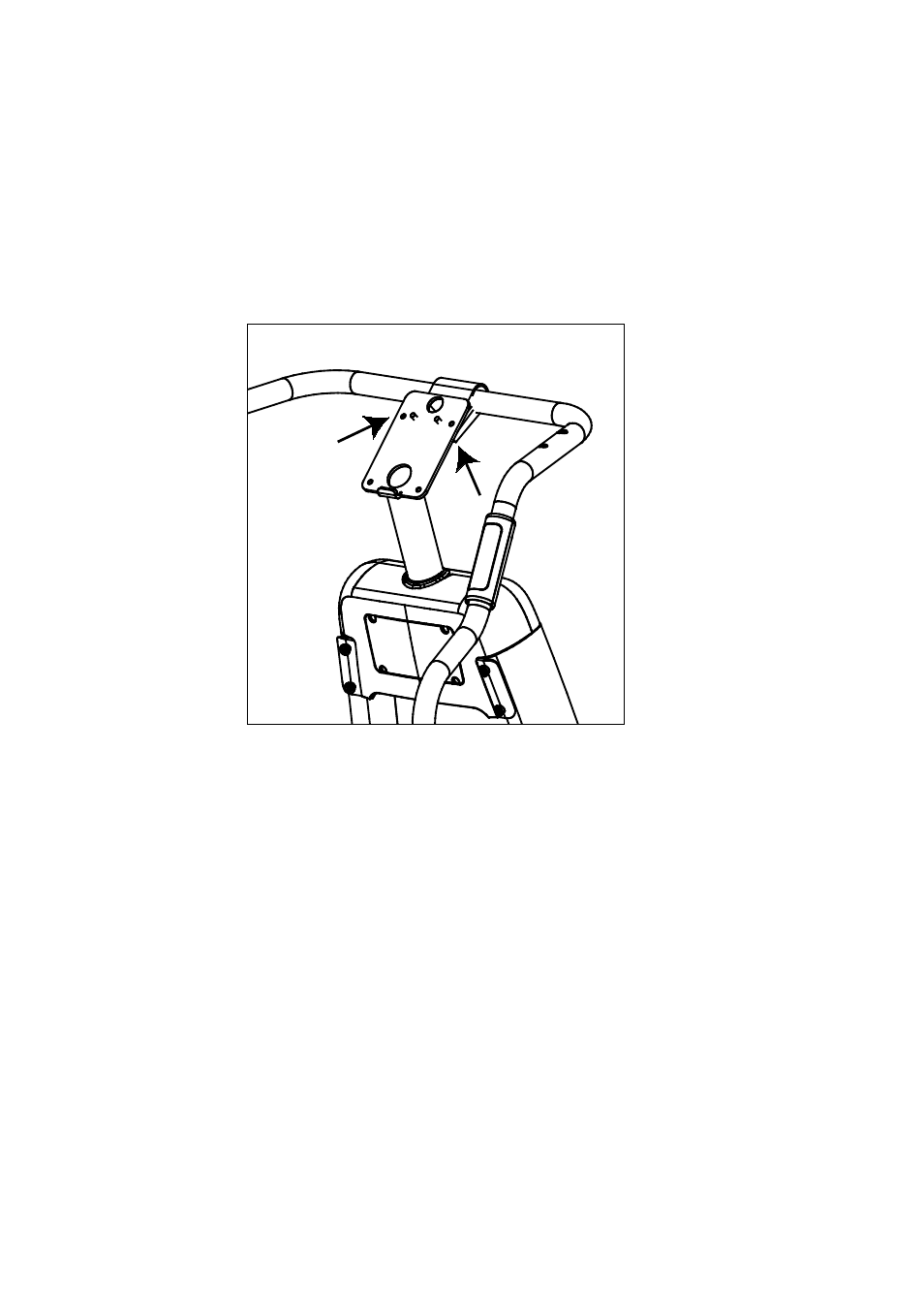

Рис. 29: Расположение винтов на скобе рукоятки
Перед выполнением последних шагов установки еще раз
проверьте сделанные вами подключения. Убедитесь, что
все кабели надежно и полностью подключены, и что все
ненужные кабели правильно извлечены.
Завершение установки:
1. Протяните дополнительный кабель назад в трубку
горловины.
2. Отклоните консоль управления назад (на себя), пока
метка на верхней грани заднего щитка не
переместится вдоль верхней грани монтажной рейки,
а отверстия винтов не будут сопоставлены.
3. Вставьте четыре винта размером B|, дюйма с
плоскими головками в отверстия на монтажной рейке
и продвиньте их в отверстия на заднем щитке пульта.
Частично затяните винты торцевым ключом B|cx
дюйма.
