28
Монтаж и техническое обслуживание тренажеров Elliptical Fitness Crosstrainers: EFX 883 / 833
3. Проверьте выравнивание и вставьте остальные
четыре винта опоры центральной колонны, четыре
⁵ ₁₆
-дюймовые шайбы и четыре разрезные шайбы. С
помощью ³ ₁₆-дюймового торцевого ключа затяните
винты, чтобы все детали собрались вместе, но
оставьте зазоры для регулировки.

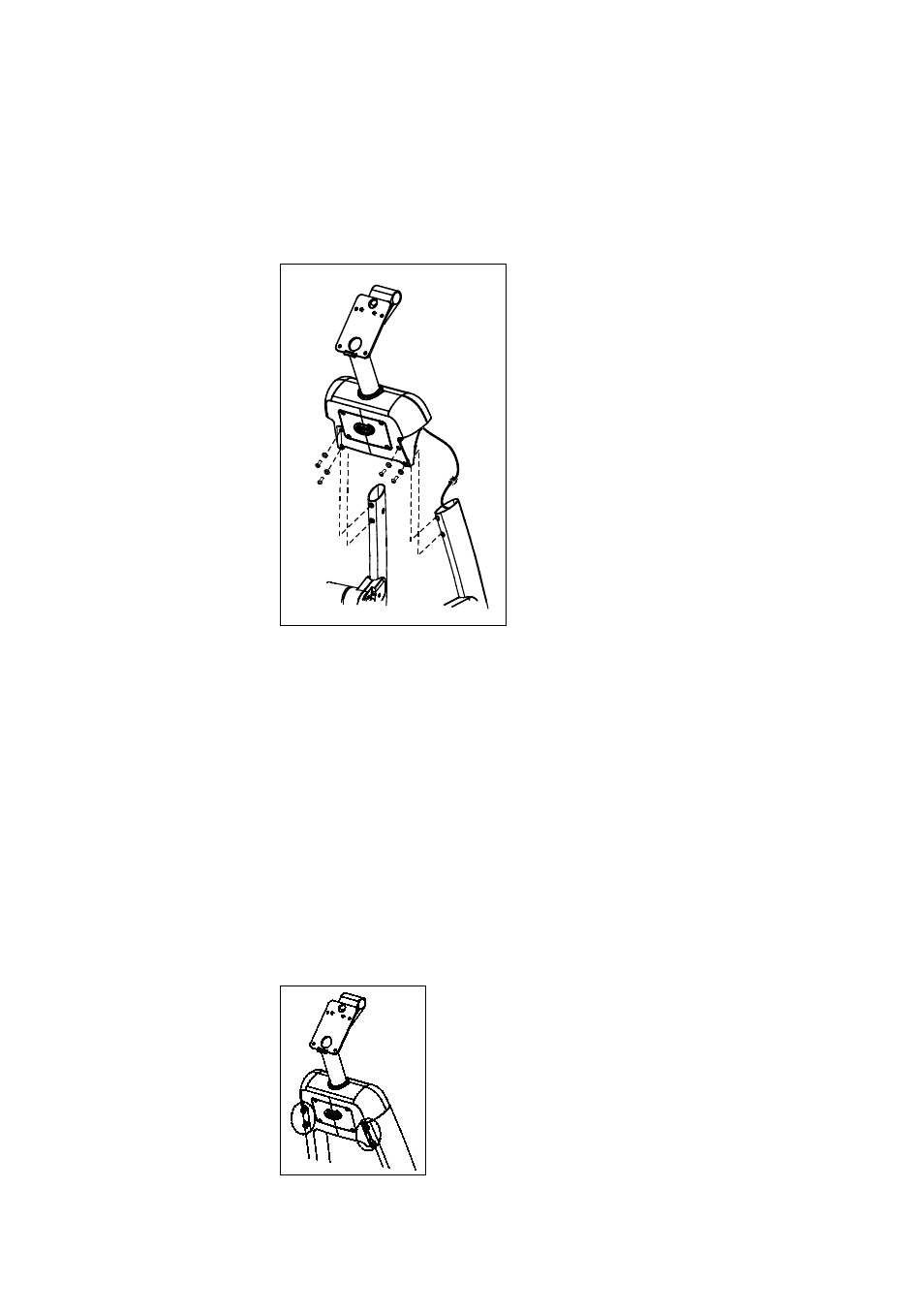

Рис. 9: Присоединение опоры центральной колонны
Чтобы правильно затянуть зажимы, выполните
указанные ниже действия.
ВНИМАНИЕ! Зажимы вертикальной опоры должны быть
правильно выровнены и затянуты ключом в указанной ниже
последовательности. При неправильной сборке вертикальная
опора может тереться о рампу. Прежде чем начать,
убедитесь, что крышки основания и подъемника правильно
выровнены и зазор между ними является равномерным. В
противном случае переместите вертикальные опоры так,
чтобы кожухи были правильно выровнены.
1. Полностью затяните два набора зажимов на задней
части опоры центральной колонны.
Рис. 10: Детали крепления зажима
