Подключение кабеля датчика пульса
Кабель датчика пульса проходит сквозь прорезное
отверстие в левом верхнем углу заднего щитка, затем
вниз к небольшой печатной плате слева внизу от консоли.
На иллюстрации ниже показано, каким должно быть
расположение установленного кабеля.

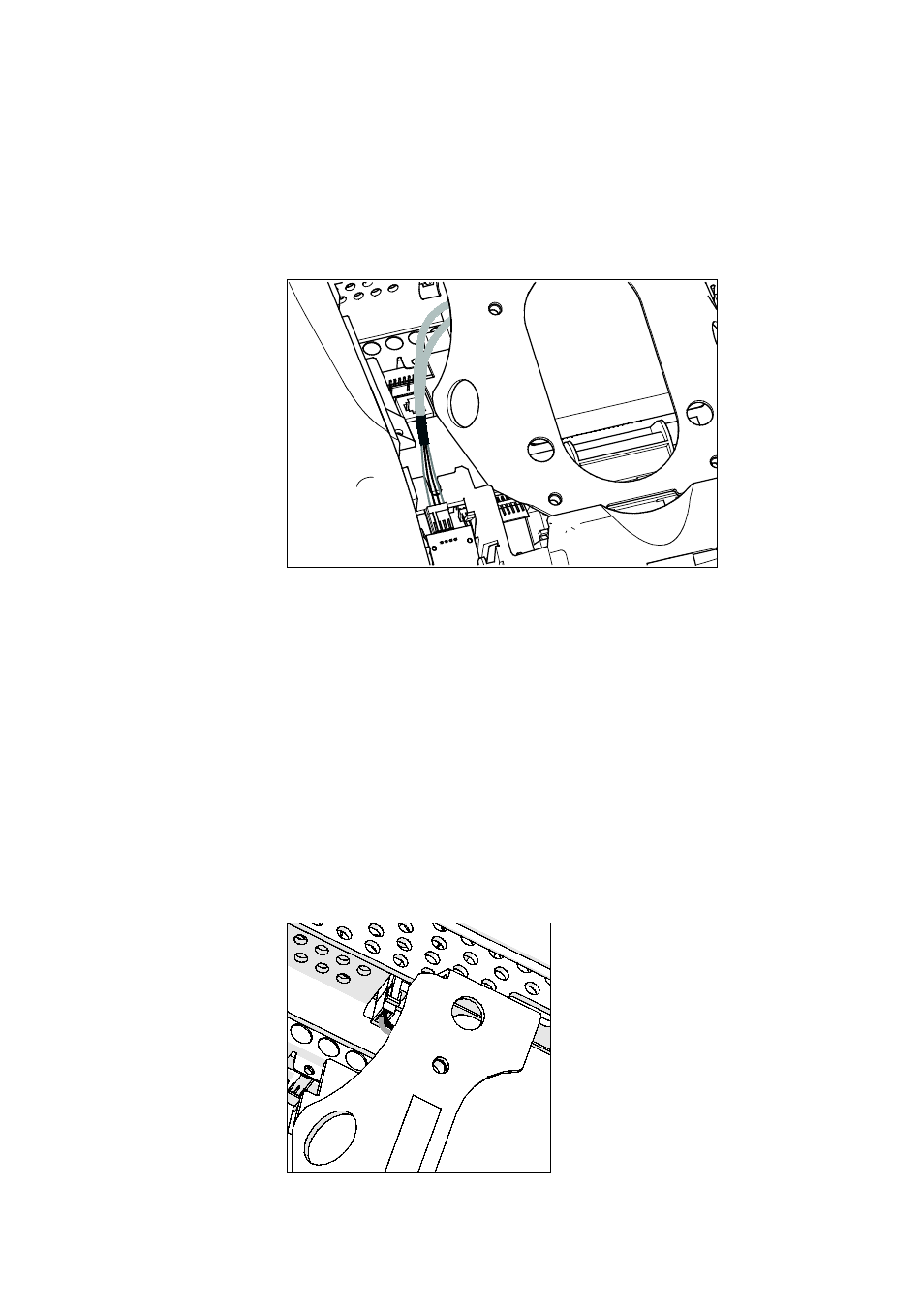

Рис. 27: Подключение кабеля датчика частоты сердцебиения
Подключение кабеля электропитания
Протяните кабель электропитания сквозь прорезное
отверстие в левом верхнем углу заднего щитка. В
ближайшем отверстии на стальной раме консоли
установите розетку, которая будет соответствовать
разъему кабеля электропитания, и подключите к ней
кабель электропитания.
Примечание. Зафиксируйте крышку разъема на розетке.
На иллюстрации ниже показано, каким должно быть
расположение установленного кабеля.
Рис. 28: Подключение кабеля электропитания
